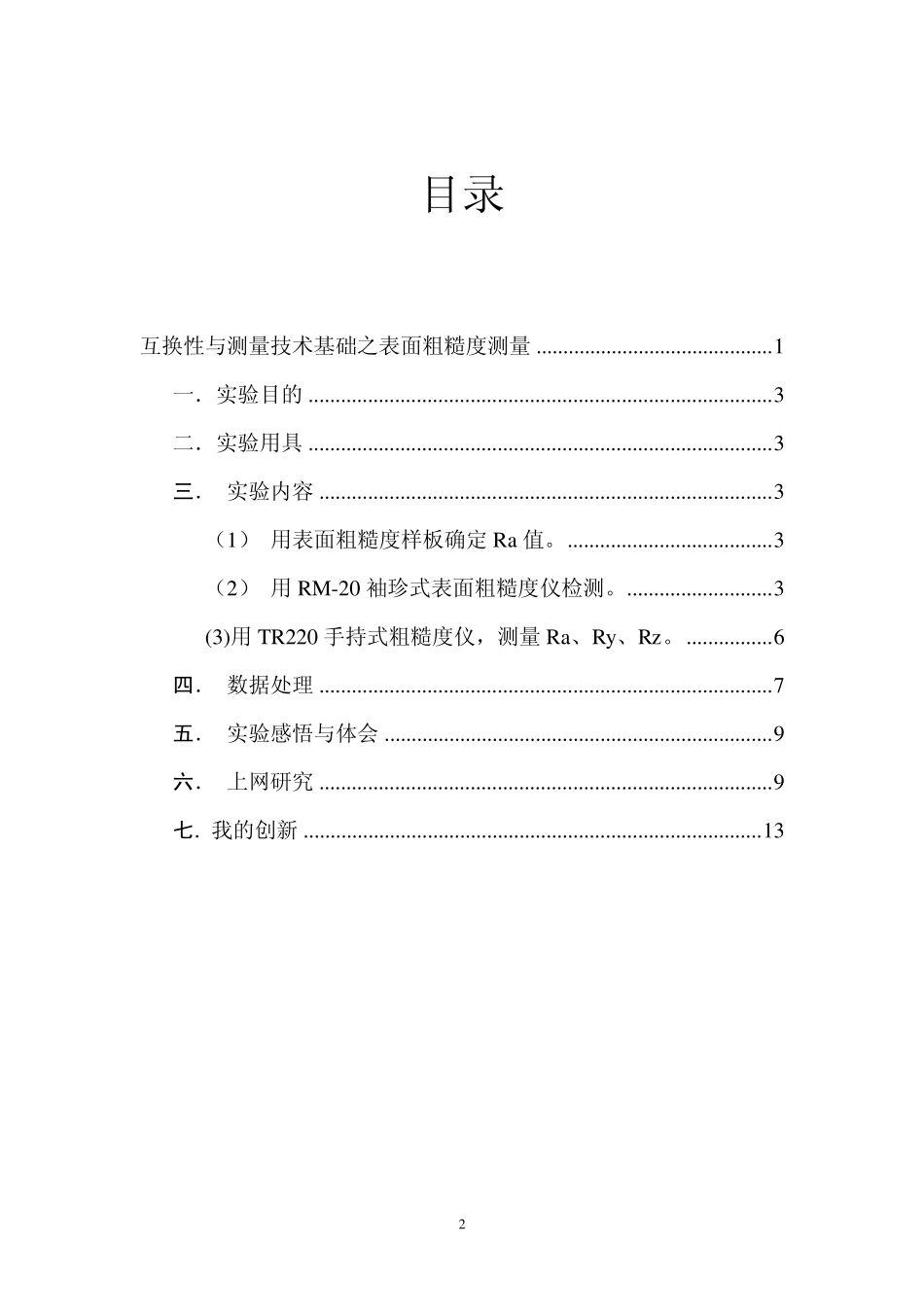

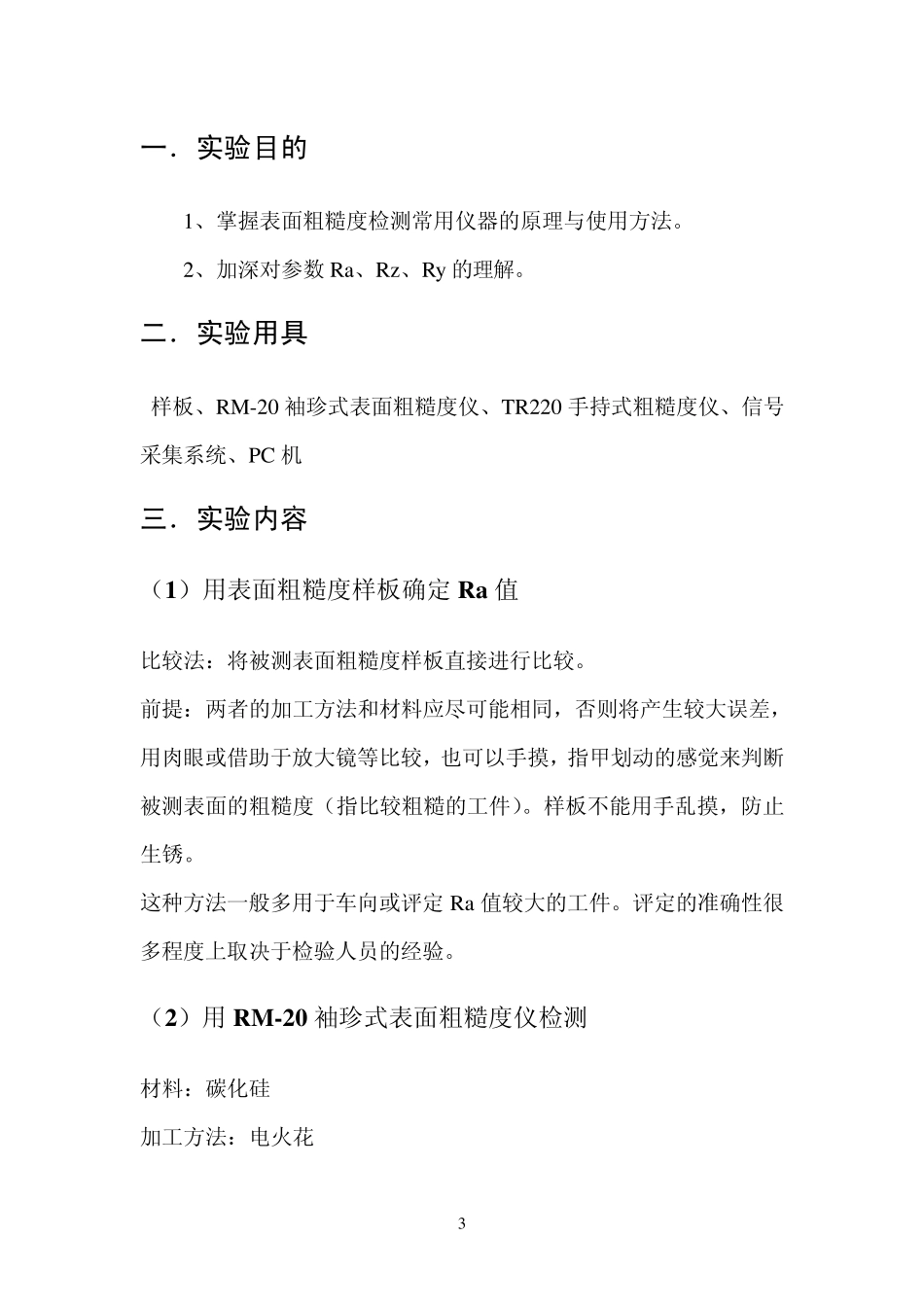

1 互换性与测量技术基础之表面粗糙度测量 专业：机械设计制造及其自动化 1 1 0 5 班 姓名： 高朋 学号： 1 1 0 4 1 5 0 4 2 0 1 3 年 1 2 月 1 7 日 2 目录 互换性与测量技术基础之表面粗糙度测量 ............................................ 1 一．实验目的 ...................................................................................... 3 二．实验用具 ...................................................................................... 3 三． 实验内容 .................................................................................... 3 （1） 用表面粗糙度样板确定Ra 值。 ...................................... 3 （2） 用RM-20 袖珍式表面粗糙度仪检测。 ........................... 3 (3)用TR220 手持式粗糙度仪，测量Ra、Ry、Rz。 ................ 6 四． 数据处理 .................................................................................... 7 五． 实验感悟与体会 ........................................................................ 9 六． 上网研究 .................................................................................... 9 七. 我的创新 ..................................................................................... 13 3 一．实验目的 1、掌握表面粗糙度检测常用仪器的原理与使用方法。 2、加深对参数 Ra、Rz、Ry 的理解。 二．实验用具 样板、RM-20 袖珍式表面粗糙度仪、TR220 手持式粗糙度仪、信号采集系统、PC 机 三．实验内容 （1）用表面粗糙度样板确定 Ra值 比较法：将被测表面粗糙度样板直接进行比较。 前提：两者的加工方法和材料应尽可能相同，否则将产生较大误差，用肉眼或借助于放大镜等比较，也可以手摸，指甲划动的感觉来判断被测表面的粗糙度（指比较粗糙的工件）。样板不能用手乱摸，防止生锈。 这种方法一般多用于车向或评定 Ra 值较大的工件。评定的准确性很多程度上取决于检验人员的经验。 （2）用 RM-20 袖珍式表面粗糙度仪检测 材料：碳化硅 加工方法：电火花 4 注意事项：指定样件，指定表面才能使用该仪器，粗糙面严紧使用，否则损坏一起。Ra 最大只能测 15um。 图 1 RM-20 袖珍型表面粗糙度仪 RM-20...
