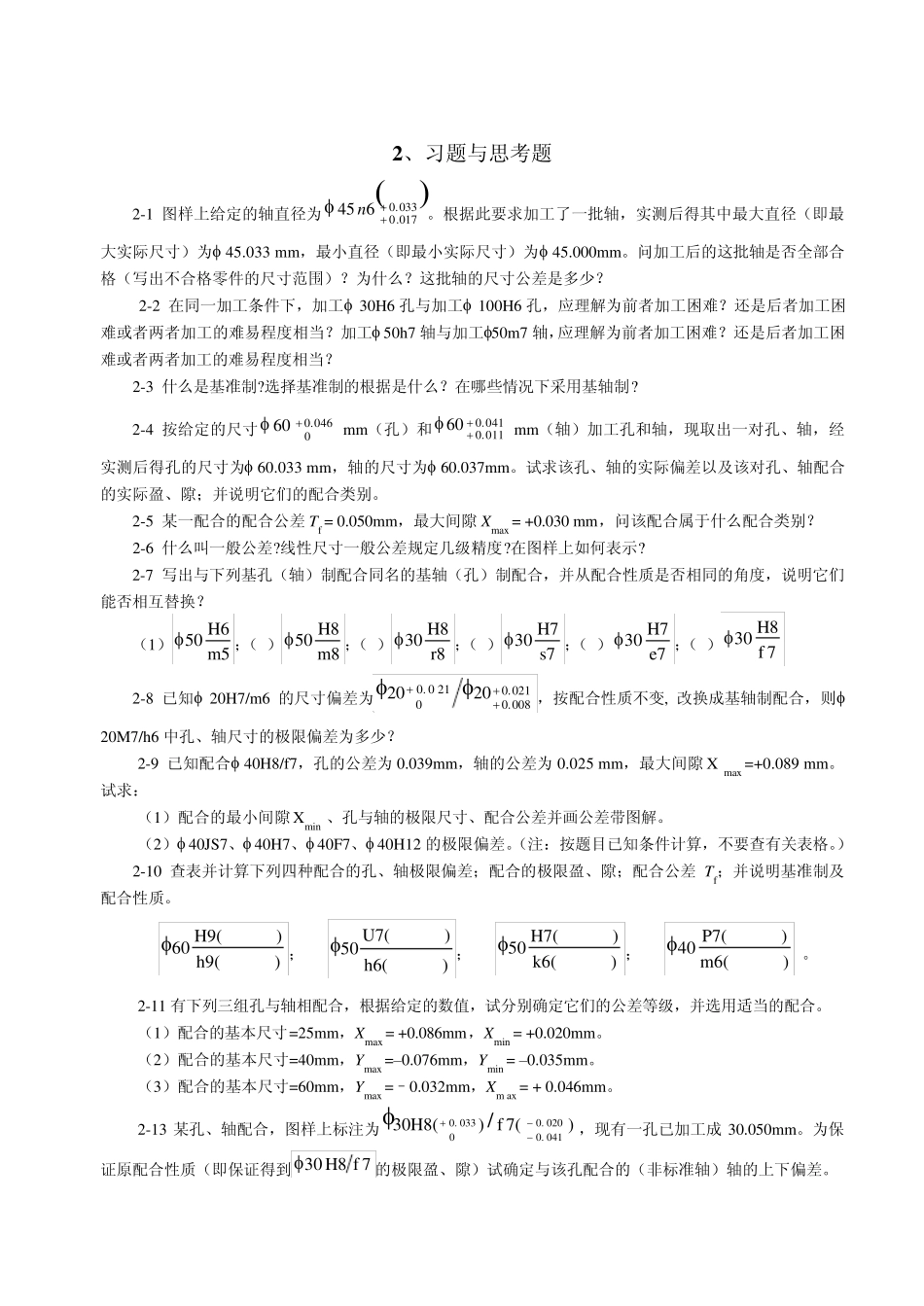

2 、习题与思考题 2-1 图样上给定的轴直径为033.0017.0645n。根据此要求加工了一批轴,实测后得其中最大直径(即最大实际尺寸)为 45.033 mm,最小直径(即最小实际尺寸)为 45.000mm。问加工后的这批轴是否全部合格(写出不合格零件的尺寸范围)?为什么?这批轴的尺寸公差是多少? 2-2 在同一加工条件下,加工 30H6 孔与加工 100H6 孔,应理解为前者加工困难?还是后者加工困难或者两者加工的难易程度相当?加工 50h7 轴与加工50m7 轴,应理解为前者加工困难?还是后者加工困难或者两者加工的难易程度相当? 2-3 什么是基准制?选择基准制的根据是什么?在哪些情况下采用基轴制? 2-4 按给定的尺寸046.0060  mm(孔)和041.0011.060  mm(轴)加工孔和轴,现取出一对孔、轴,经实测后得孔的尺寸为 60.033 mm,轴的尺寸为 60.037mm。试求该孔、轴的实际偏差以及该对孔、轴配合的实际盈、隙;并说明它们的配合类别。 2-5 某一配合的配合公差 Tf = 0.050mm,最大间隙 Xmax = +0.030 mm,问该配合属于什么配合类别? 2-6 什么叫一般公差?线性尺寸一般公差规定几级精度?在图样上如何表示? 2-7 写出与下列基孔(轴)制配合同名的基轴(孔)制配合,并从配合性质是否相同的角度,说明它们能否相互替换? (1)m5H650;(2)m88H50;(3)r8H830;(4)s7H730;(5)e7H730;(6)7fH830 2-8 已知 20H7/m6 的尺寸偏差为021.0008.0210.002020,按配合性质不变, 改换成基轴制配合,则 20M7/h6 中孔、轴尺寸的极限偏差为多少? 2-9 已知配合 40H8/f7,孔的公差为 0.039mm,轴的公差为 0.025 mm,最大间隙 X max =+0.089 mm。试求: (1)配合的最小间隙 Xmin 、孔与轴的极限尺寸、配合公差并画公差带图解。 (2) 40JS7、 40H7、 40F7、 40H12 的极限偏差。(注:按题目已知条件计算,不要查有关表格。) 2-10 查表并计算下列四种配合的孔、轴极限偏差;配合的极限盈、隙;配合公差 Tf;并说明基准制及配合性质。 (1))h9()H9(60;(2))h6()U7(50;(3))k6()H7(50;(4))m6()P7(40 。 2-11 有下列三组孔与轴相配合,根据给定的数值,试分别确定它们的公差等级,并选用适当的配合。 (1)配合的基本尺寸=25mm,Xmax = +0.086mm,Xmin = +0.020mm。 (2)配合的基本尺寸=40mm,Ymax =–0.076mm...
