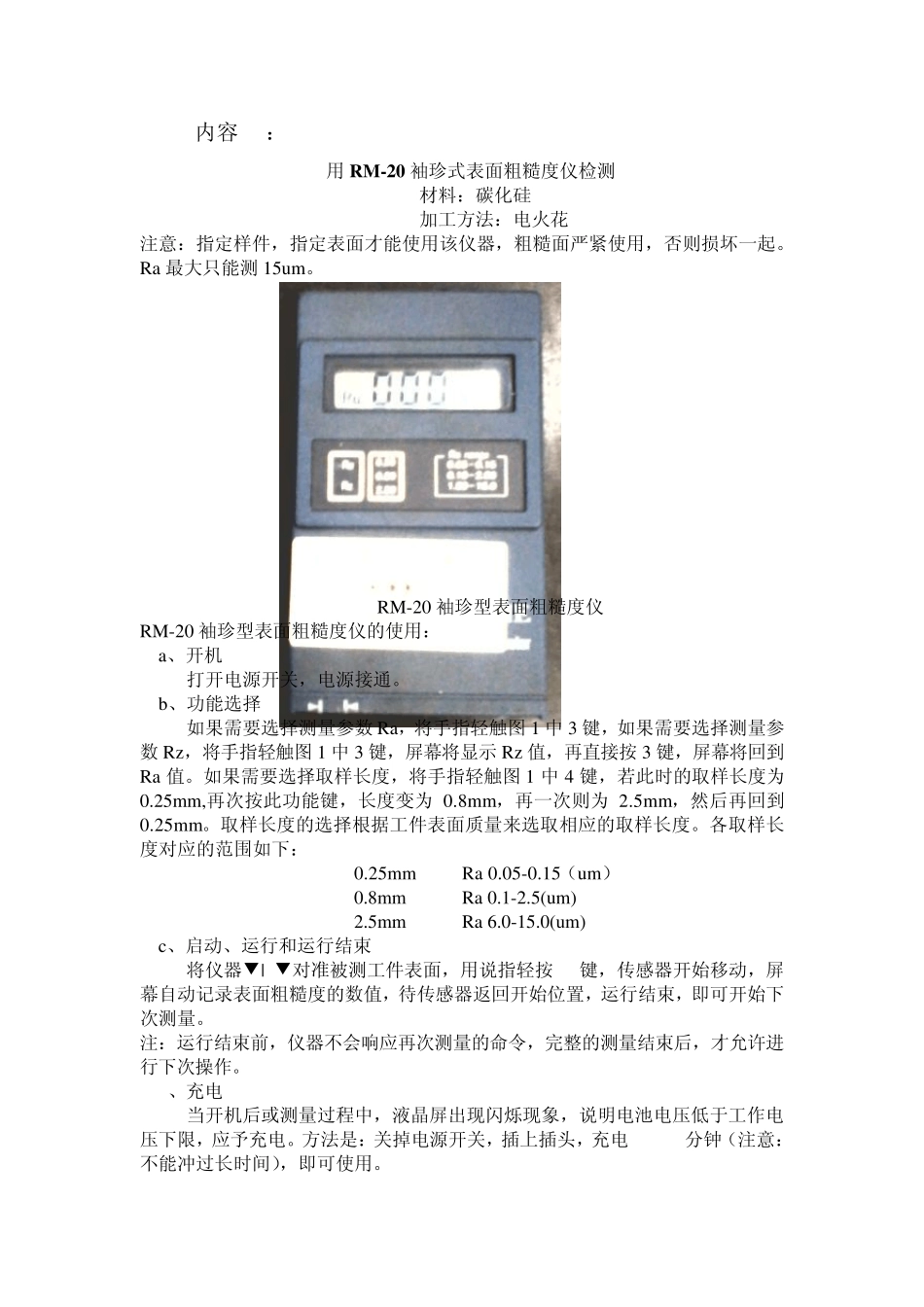

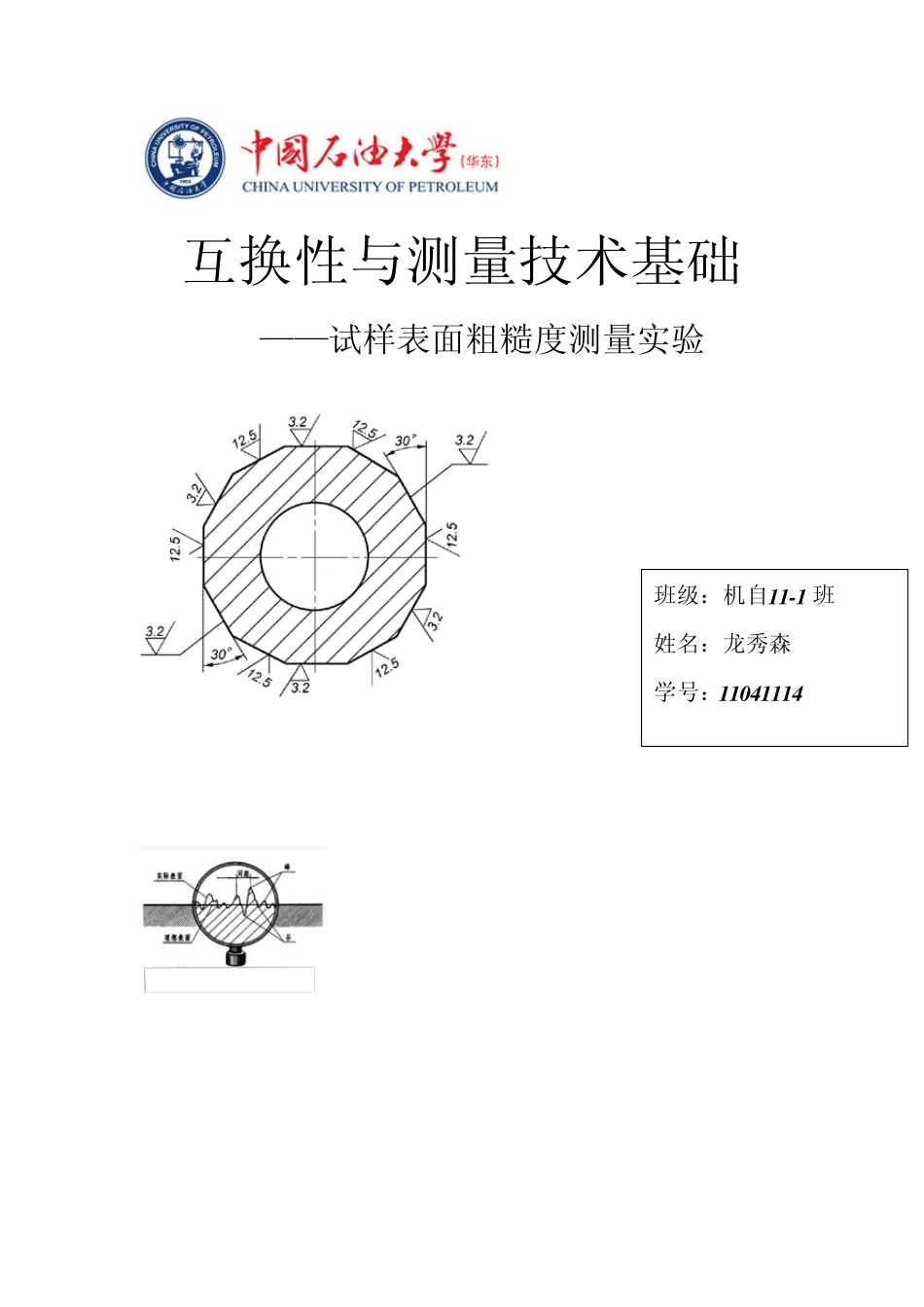

互换性与测量技术基础 ——试样表面粗糙度测量实验 班级：机自1 1 -1 班 姓名：龙秀森 学号：11041114 一、实验目的 1. 了解表面粗糙度的测量原理、常用方法以及需要测定的参量； 2. 学习掌握TR220手持式粗糙度仪、RM—20袖珍式粗糙度仪的使用方法； 3. 测定待测物件的轮廓算术平均偏差 Ra 等参量。 二、实验仪器 粗糙度比较样板、TR220手持式粗糙度仪、RM—20袖珍式粗糙度仪。 三、实验内容 内容 I： 表一、比较法测量表面粗糙度 编号 名称 材料 Ra（μ m） 加工方法 2 矩形块 45#钢 3.2 车床 1 小圆柱体 45#钢 6.3 立铣 内容II： 用RM-20 袖珍式表面粗糙度仪检测 材料：碳化硅 加工方法：电火花 注意：指定样件，指定表面才能使用该仪器，粗糙面严紧使用，否则损坏一起。Ra 最大只能测15um。 RM-20 袖珍型表面粗糙度仪 RM-20 袖珍型表面粗糙度仪的使用： a、开机 打开电源开关，电源接通。 b、功能选择 如果需要选择测量参数Ra，将手指轻触图1 中3 键，如果需要选择测量参数Rz，将手指轻触图1 中3 键，屏幕将显示Rz 值，再直接按3 键，屏幕将回到Ra 值。如果需要选择取样长度，将手指轻触图1 中4 键，若此时的取样长度为0.25mm,再次按此功能键，长度变为0.8mm，再一次则为2.5mm，然后再回到0.25mm。取样长度的选择根据工件表面质量来选取相应的取样长度。各取样长度对应的范围如下： 0.25mm Ra 0.05-0.15（um） 0.8mm Ra 0.1-2.5(um) 2.5mm Ra 6.0-15.0(um) c、启动、运行和运行结束 将仪器▼||▼对准被测工件表面，用说指轻按1键，传感器开始移动，屏幕自动记录表面粗糙度的数值，待传感器返回开始位置，运行结束，即可开始下次测量。 注：运行结束前，仪器不会响应再次测量的命令，完整的测量结束后，才允许进行下次操作。 d、充电 当开机后或测量过程中，液晶屏出现闪烁现象，说明电池电压低于工作电压下限，应予充电。方法是：关掉电源开关，插上插头，充电10-15分钟（注意：不能冲过长时间），即可使用。 e、溢出显示 在液晶屏上出现’F’时，说明被测量工件的 Ra值较小，超出了取样范围的测量范围，应依次选择 2.5-0.8-0.25进行测量，如果出现倒 F，说明被测量工件的 Ra值较大，应选择 0.25-0.8-2.5。 f、校核 仪器使用一段时间后，要求用随机配置的样块进行校对。其值若在随机样块值+-%12内，这可以使用，若不在，这应该回场校。 表二、RM-20 袖...
