五线四相步进电机简介VIP免费

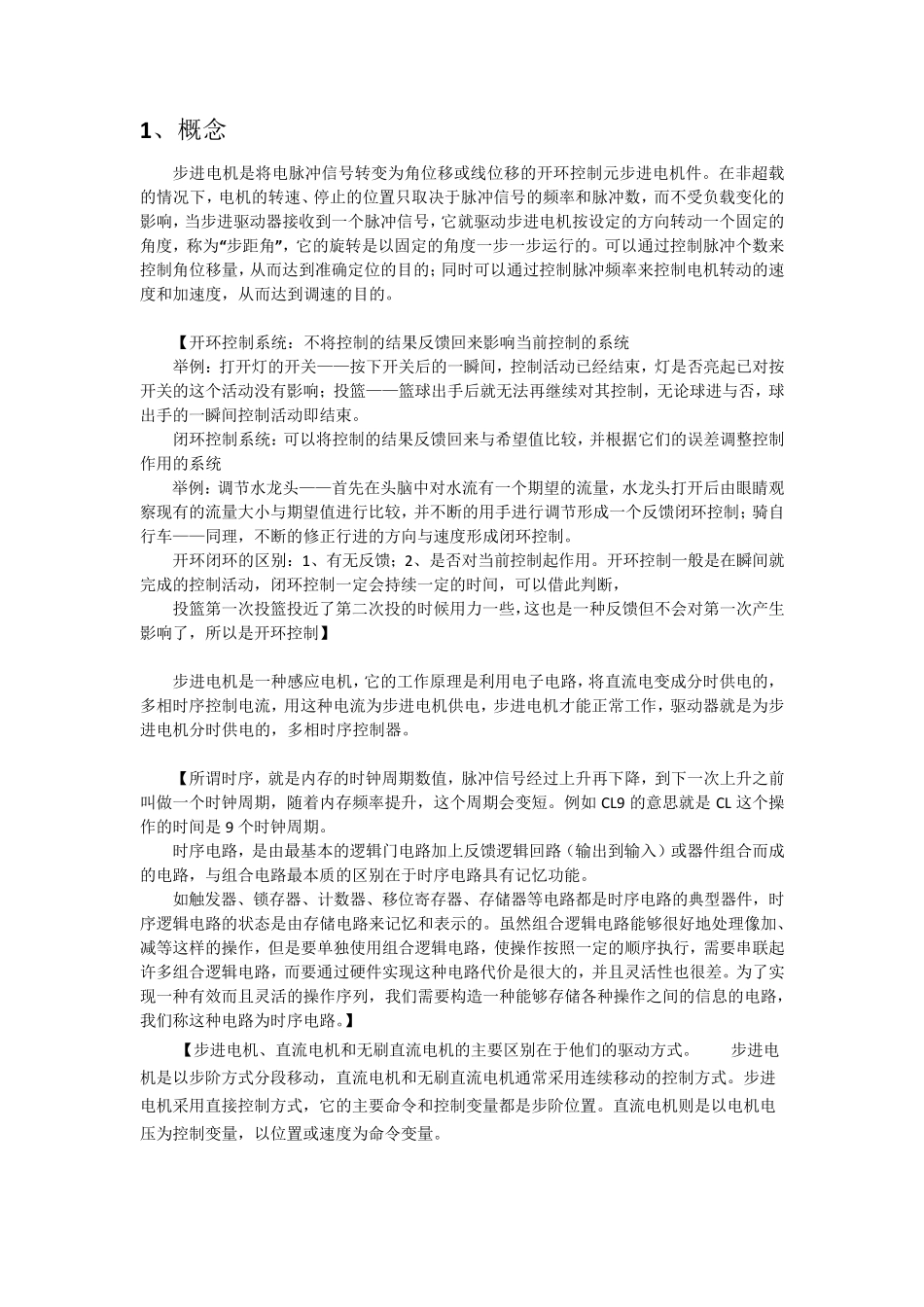

五线四相步进电机简介_第1页
1/8
五线四相步进电机简介_第2页
2/8

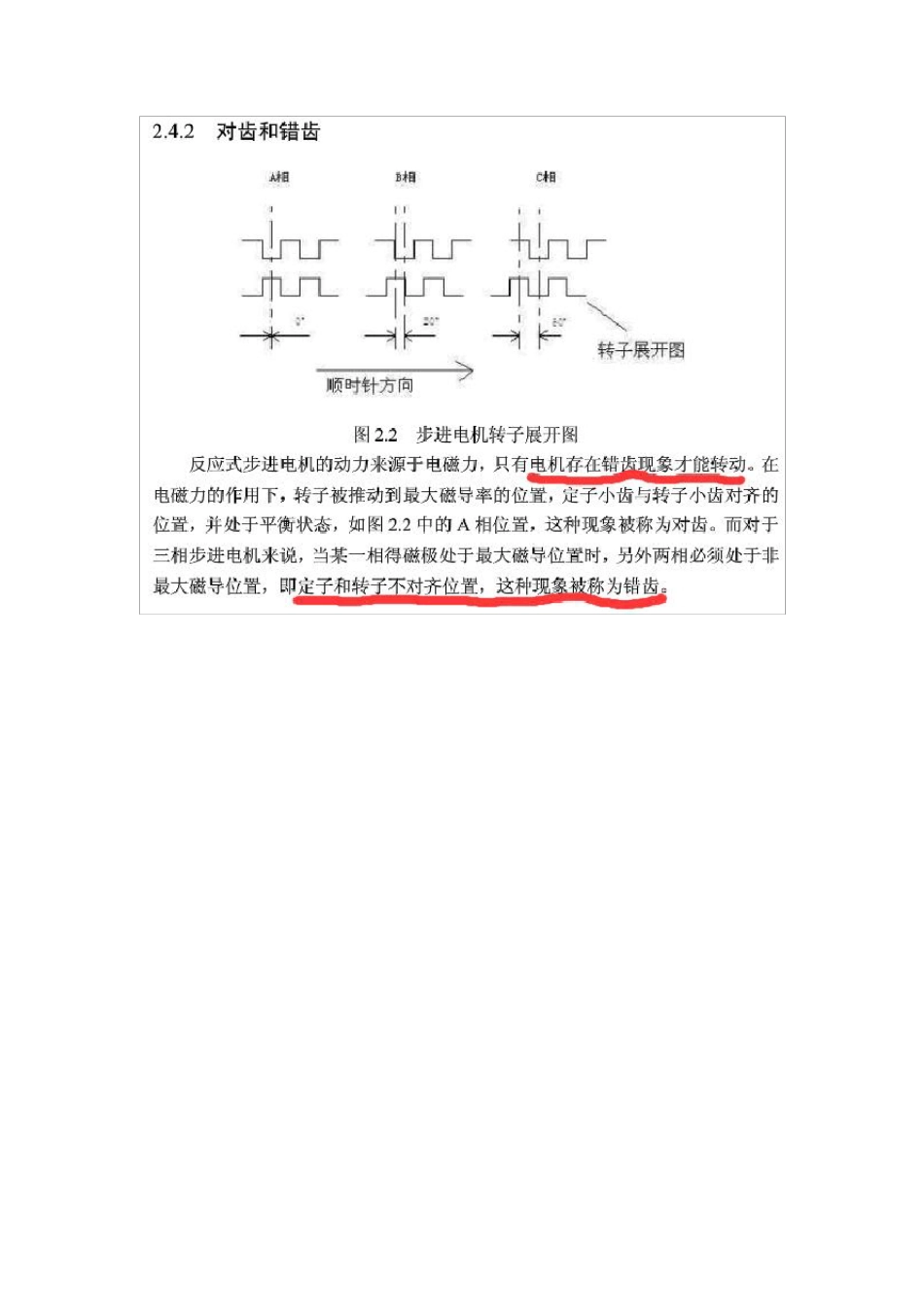

五线四相步进电机简介_第3页
3/8
1、概念 步进电机是将电脉冲信号转变为角位移或线位移的开环控制元步进电机件。在非超载的情况下,电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数,而不受负载变化的影响,当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度,称为“步距角”,它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。 【开环控制系统:不将控制的结果反馈回来影响当前控制的系统 举例:打开灯的开关——按下开关后的一瞬间,控制活动已经结束,灯是否亮起已对按开关的这个活动没有影响;投篮——篮球出手后就无法再继续对其控制,无论球进与否,球出手的一瞬间控制活动即结束。 闭环控制系统:可以将控制的结果反馈回来与希望值比较,并根据它们的误差调整控制作用的系统 举例:调节水龙头——首先在头脑中对水流有一个期望的流量,水龙头打开后由眼睛观察现有的流量大小与期望值进行比较,并不断的用手进行调节形成一个反馈闭环控制;骑自行车——同理,不断的修正行进的方向与速度形成闭环控制。 开环闭环的区别:1、有无反馈;2、是否对当前控制起作用。开环控制一般是在瞬间就完成的控制活动,闭环控制一定会持续一定的时间,可以借此判断, 投篮第一次投篮投近了第二次投的时候用力一些,这也是一种反馈但不会对第一次产生影响了,所以是开环控制】 步进电机是一种感应电机,它的工作原理是利用电子电路,将直流电变成分时供电的,多相时序控制电流,用这种电流为步进电机供电,步进电机才能正常工作,驱动器就是为步进电机分时供电的,多相时序控制器。 【所谓时序,就是内存的时钟周期数值,脉冲信号经过上升再下降,到下一次上升之前叫做一个时钟周期,随着内存频率提升,这个周期会变短。例如 CL9 的意思就是CL 这个操作的时间是9 个时钟周期。 时序电路,是由最基本的逻辑门电路加上反馈逻辑回路(输出到输入)或器件组合而成的电路,与组合电路最本质的区别在于时序电路具有记忆功能。 如触发器、锁存器、计数器、移位寄存器、存储器等电路都是时序电路的典型器件,时序逻辑电路的状态是由存储电路来记忆和表示的。虽然组合逻辑电路能够很好地处理像加、减等这样的操作,但是要单独使用组合逻辑电路,使操作按照一定的顺序执行,需要串联起许多组合逻辑电路,而要通过...
