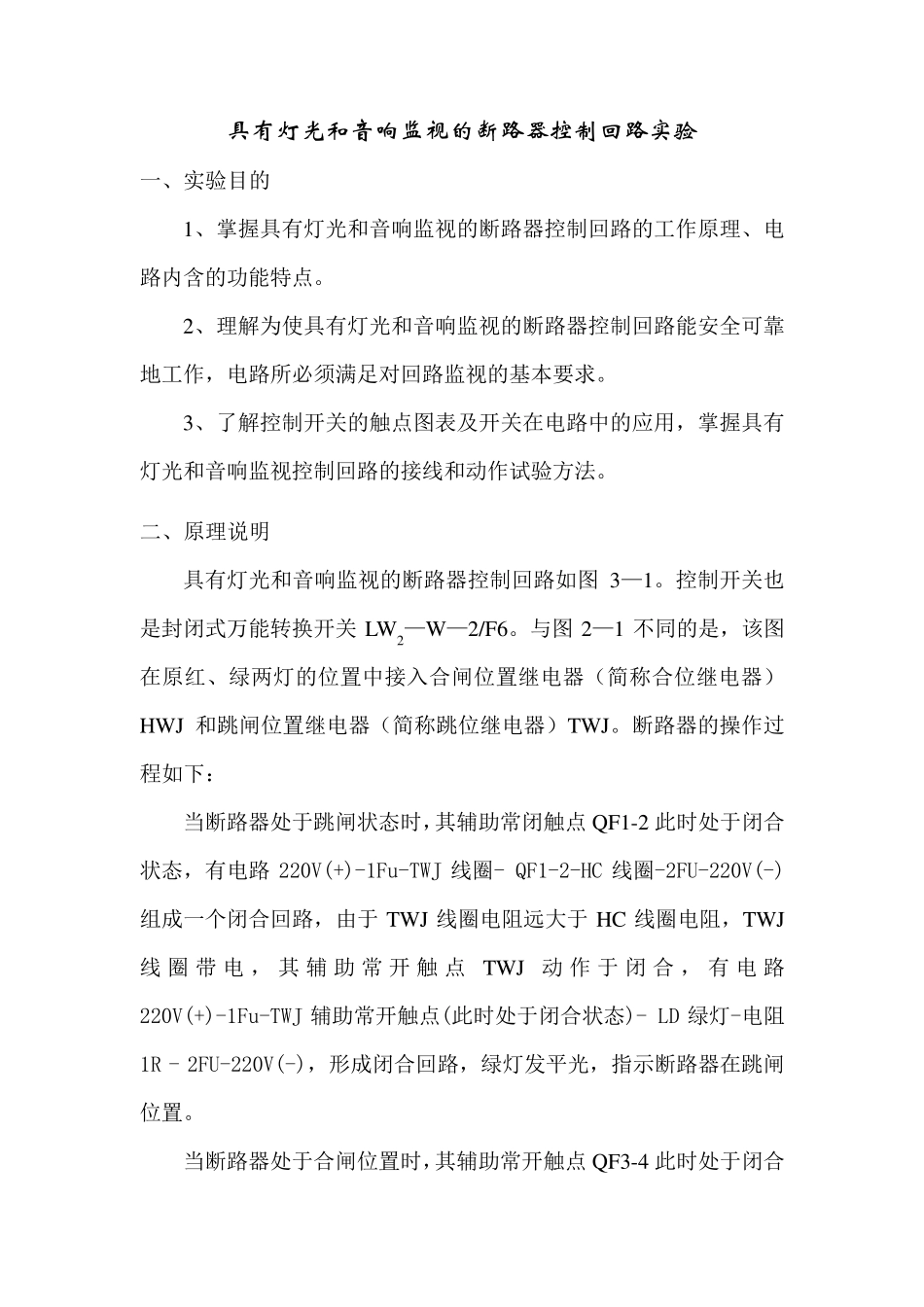

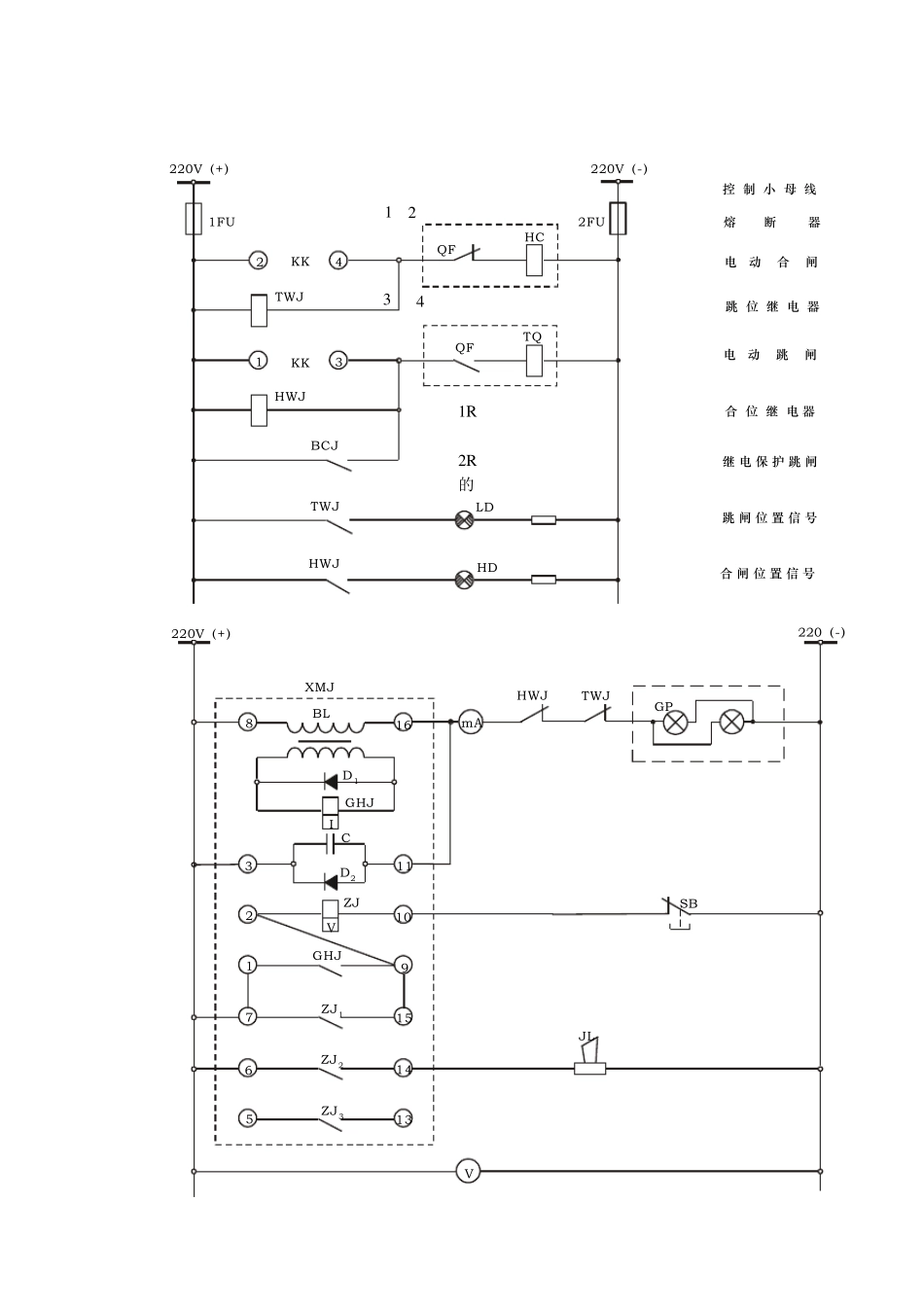

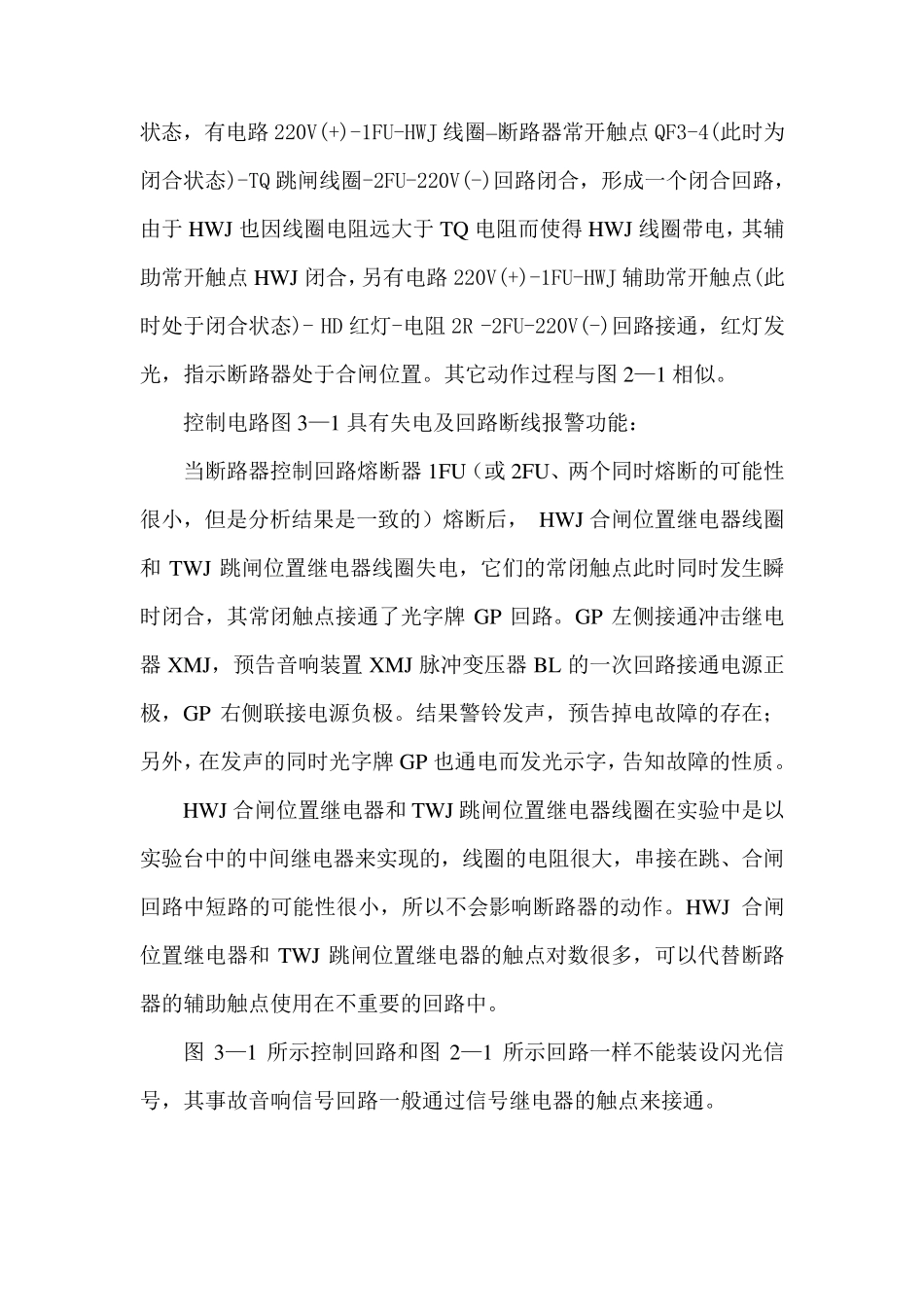

具有灯光和音响监视的断路器控制回路实验 一、实验目的 1、掌握具有灯光和音响监视的断路器控制回路的工作原理、电路内含的功能特点。 2、理解为使具有灯光和音响监视的断路器控制回路能安全可靠地工作，电路所必须满足对回路监视的基本要求。 3、了解控制开关的触点图表及开关在电路中的应用，掌握具有灯光和音响监视控制回路的接线和动作试验方法。 二、原理说明 具有灯光和音响监视的断路器控制回路如图3—1。控制开关也是封闭式万能转换开关LW 2—W —2/F6。与图2—1 不同的是，该图在原红、绿两灯的位置中接入合闸位置继电器（简称合位继电器）HW J 和跳闸位置继电器（简称跳位继电器）TW J。断路器的操作过程如下： 当断路器处于跳闸状态时，其辅助常闭触点QF1-2 此时处于闭合状态，有电路220V(+)-1Fu-TWJ 线圈- QF1-2-HC 线圈-2FU-220V(-)组成一个闭合回路，由于 TW J 线圈电阻远大于 HC 线圈电阻，TW J线圈 带 电，其 辅 助 常 开触点TW J 动作于 闭 合 ，有电路220V(+)-1Fu-TWJ 辅助常开触点(此时处于闭合状态)- LD 绿灯-电阻1R - 2FU-220V(-)，形成闭合回路，绿灯发平光，指示断路器在跳闸位置。 当断路器处于合闸位置时，其辅助常开触点QF3-4 此时处于闭合状态，有电路220V(+)-1FU-HWJ 线圈–断路器常开触点QF3-4(此时为闭合状态)-TQ 跳闸线圈-2FU-220V(-)回路闭合，形成一个闭合回路，由于HWJ 也因线圈电阻远大于TQ 电阻而使得HWJ 线圈带电，其辅助常开触点HWJ 闭合，另有电路220V(+)-1FU-HWJ 辅助常开触点(此时处于闭合状态)- HD 红灯-电阻2R -2FU-220V(-)回路接通，红灯发光，指示断路器处于合闸位置。其它动作过程与图2—1 相似。 控制电路图3—1 具有失电及回路断线报警功能： 当断路器控制回路熔断器1FU（或 2FU、两个同时熔断的可能性很小，但是分析结果是一致的）熔断后， HWJ 合闸位置继电器线圈和 TWJ 跳闸位置继电器线圈失电，它们的常闭触点此时同时发生瞬时闭合，其常闭触点接通了光字牌 GP 回路。GP 左侧接通冲击继电器XMJ，预告音响装置XMJ 脉冲变压器BL 的一次回路接通电源正极，GP 右侧联接电源负极。结果警铃发声，预告掉电故障的存在；另外，在发声的同时光字牌 GP 也通电而发光示字，告知故障的性质。 HWJ 合闸位置继电器和 TWJ 跳闸位置继电器线圈在实验中是以实验台中的中间继电器来实现的，线圈的电阻很大，串接在跳、合闸回路中短路...
