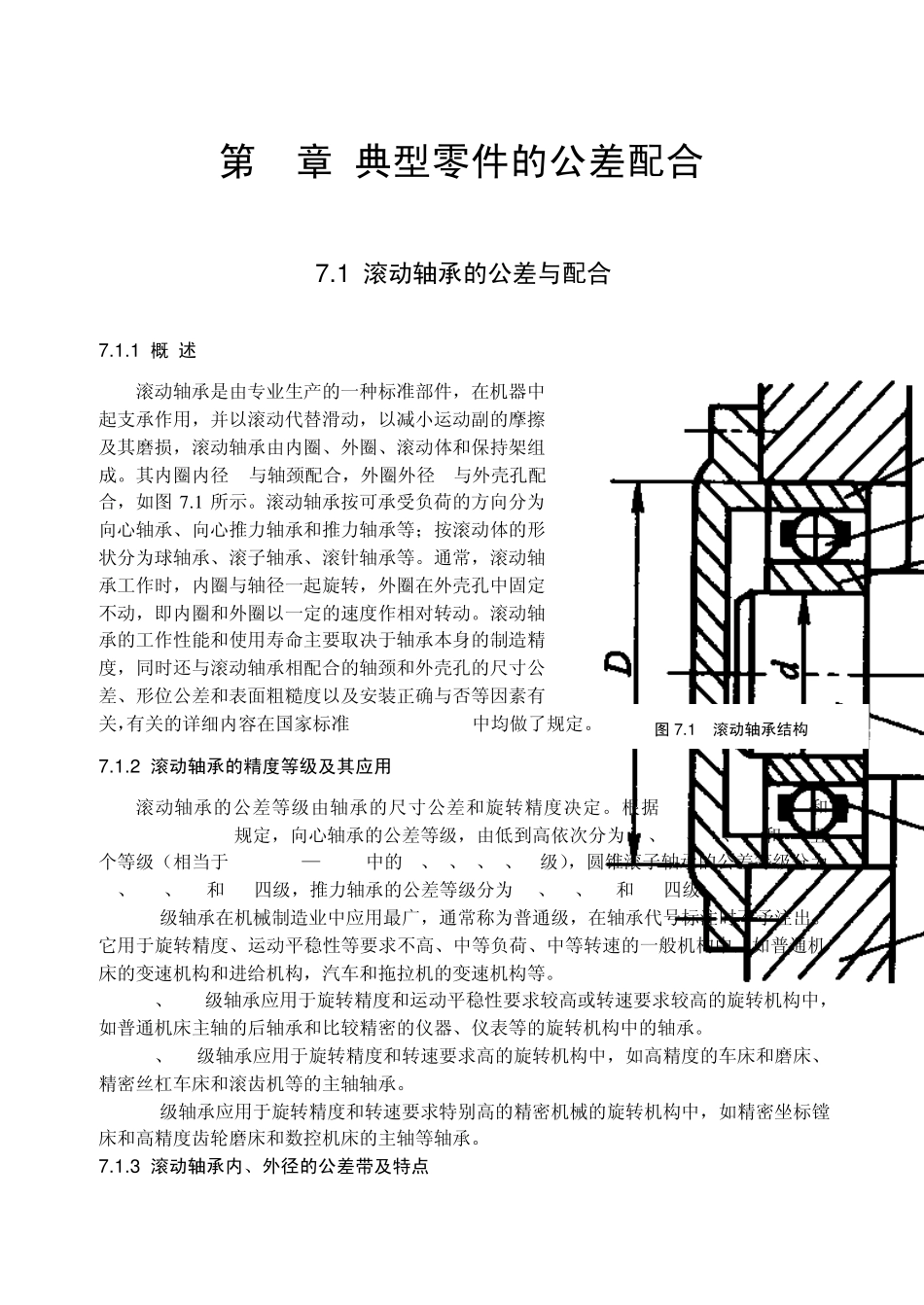

第7章 典型零件的公差配合 7 .1 滚动轴承的公差与配合 7 .1 .1 概 述 滚动轴承是由专业生产的一种标准部件，在机器中起支承作用，并以滚动代替滑动，以减小运动副的摩擦及其磨损，滚动轴承由内圈、外圈、滚动体和保持架组成。其内圈内径 d与轴颈配合，外圈外径 D与外壳孔配合，如图 7 .1 所示。滚动轴承按可承受负荷的方向分为向心轴承、向心推力轴承和推力轴承等；按滚动体的形状分为球轴承、滚子轴承、滚针轴承等。通常，滚动轴承工作时，内圈与轴径一起旋转，外圈在外壳孔中固定不动，即内圈和外圈以一定的速度作相对转动。滚动轴承的工作性能和使用寿命主要取决于轴承本身的制造精度，同时还与滚动轴承相配合的轴颈和外壳孔的尺寸公差、形位公差和表面粗糙度以及安装正确与否等因素有关，有关的详细内容在国家标准 GB/T275-1993中均做了规定。 7 .1 .2 滚动轴承的精度等级及其应用 滚动轴承的公差等级由轴承的尺寸公差和旋转精度决定。根据GB/T307.1-1994和GB/T307.4-2002规定，向心轴承的公差等级，由低到高依次分为 P0、P6、P5、P4和 P2五个等级（相当于 GB307.3—1984中的 G、E、D、C、B级），圆锥滚子轴承的公差等级分为P0、P6x、P5和 P4四级，推力轴承的公差等级分为 P0、P6、P5和 P4四级。 P0级轴承在机械制造业中应用最广，通常称为普通级，在轴承代号标注时不予注出。它用于旋转精度、运动平稳性等要求不高、中等负荷、中等转速的一般机构中，如普通机床的变速机构和进给机构，汽车和拖拉机的变速机构等。 P6、P6x级轴承应用于旋转精度和运动平稳性要求较高或转速要求较高的旋转机构中，如普通机床主轴的后轴承和比较精密的仪器、仪表等的旋转机构中的轴承。 P5、P4级轴承应用于旋转精度和转速要求高的旋转机构中，如高精度的车床和磨床、精密丝杠车床和滚齿机等的主轴轴承。 P2级轴承应用于旋转精度和转速要求特别高的精密机械的旋转机构中，如精密坐标镗床和高精度齿轮磨床和数控机床的主轴等轴承。 7 .1 .3 滚动轴承内、外径的公差带及特点 图 7 .1 滚动轴承结构 由于滚动轴承是标准部件，所以滚动轴承内圈与轴颈的配合采用基孔制，滚动轴承外圈与外壳孔的配合采用基轴制。 通常情况下，滚动轴承的内圈是随轴一起旋转的，为防止内圈和轴颈的配合面之间相对滑动而导致磨损，影响轴承的工作性能和使用寿命，因此要求滚动轴承的内圈和轴颈配合具有一定的过盈，同时考虑到内圈是薄壁件，其过...
