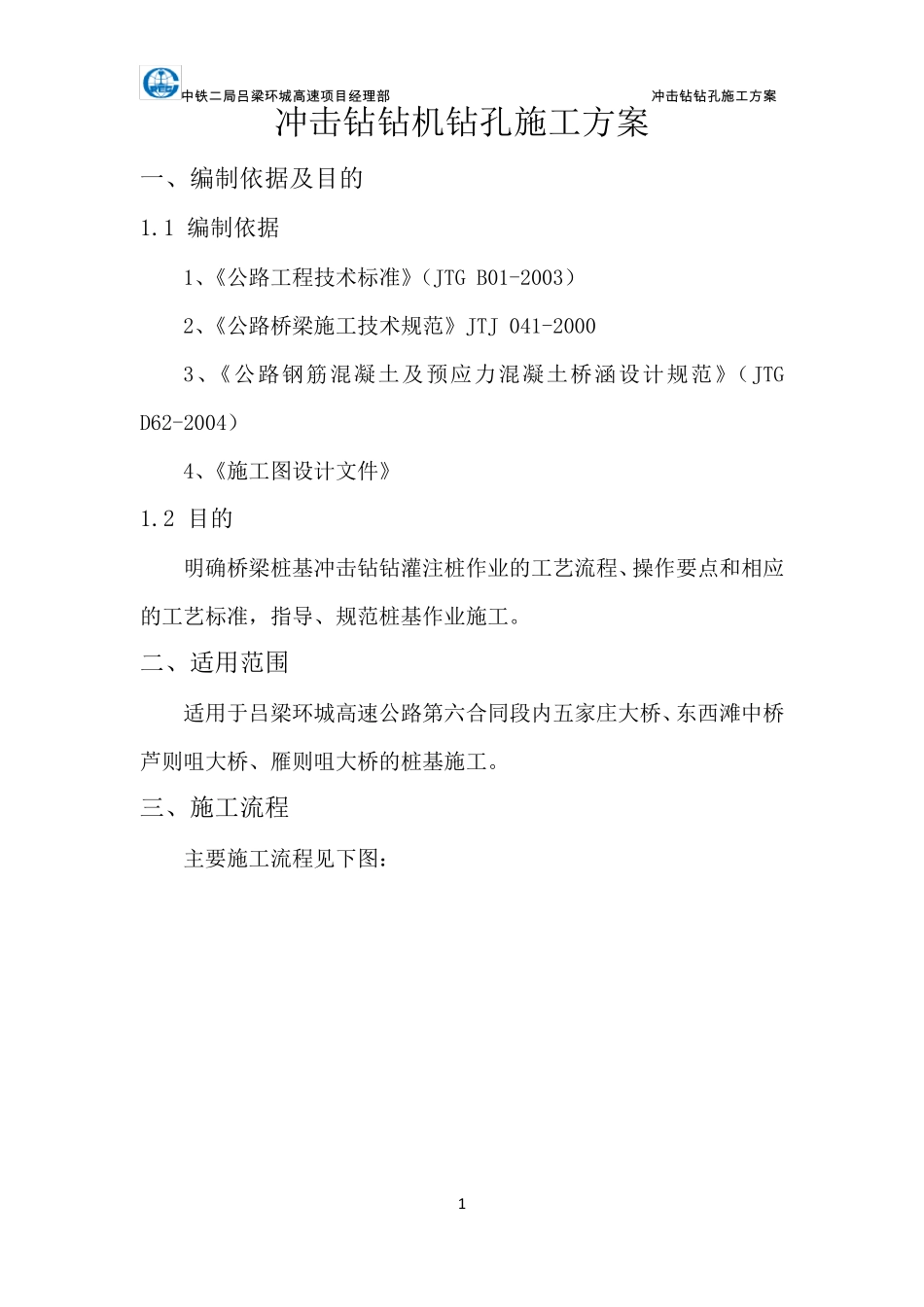

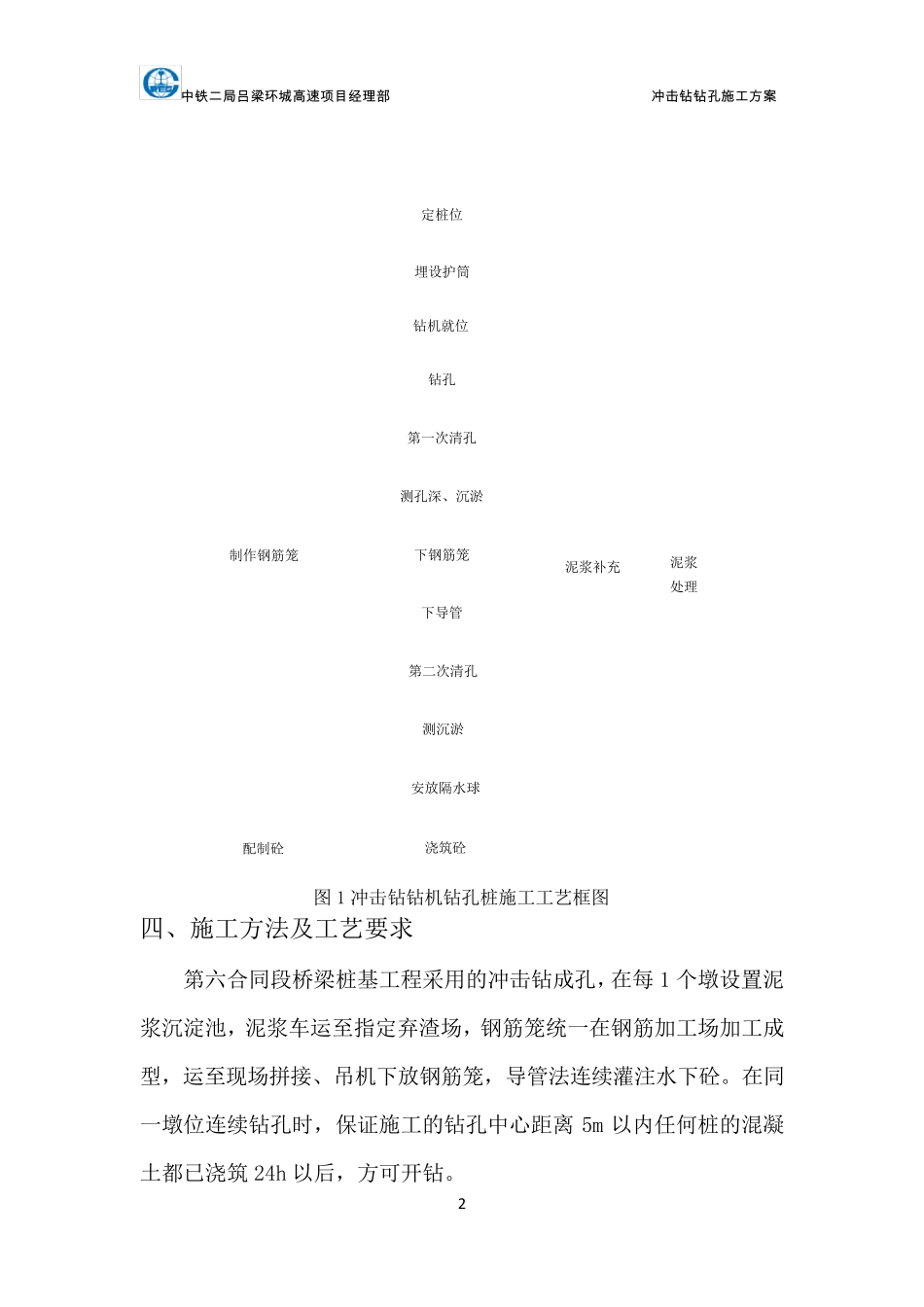

中铁二局吕梁环城高速项目经理部 冲击钻钻孔施工方案 1 冲击钻钻机钻孔施工方案 一、编制依据及目的 1.1 编制依据 1、《公路工程技术标准》（JTG B01-2003） 2、《公路桥梁施工技术规范》JTJ 041-2000 3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004） 4、《施工图设计文件》 1.2 目的 明确桥梁桩基冲击钻钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。 二、适用范围 适用于吕梁环城高速公路第六合同段内五家庄大桥、东西滩中桥芦则咀大桥、雁则咀大桥的桩基施工。 三、施工流程 主要施工流程见下图： 中铁二局吕梁环城高速项目经理部 冲击钻钻孔施工方案 2 图1 冲击钻钻机钻孔桩施工工艺框图 四、施工方法及工艺要求 第六合同段桥梁桩基工程采用的冲击钻成孔，在每 1 个墩设置泥浆沉淀池，泥浆车运至指定弃渣场，钢筋笼统一在钢筋加工场加工成型，运至现场拼接、吊机下放钢筋笼，导管法连续灌注水下砼。在同一墩位连续钻孔时，保证施工的钻孔中心距离 5m 以内任何桩的混凝土都已浇筑 24h 以后，方可开钻。 定桩位 埋设护筒 钻机就位 钻孔 第一次清孔 测孔深、沉淤 下钢筋笼 下导管 第二次清孔 测沉淤 安放隔水球 浇筑砼 泥浆补充 泥浆 处理 制作钢筋笼 配制砼 中铁二局吕梁环城高速项目经理部 冲击钻钻孔施工方案 3 4.1 施工准备 ⑴进行场地勘探调查，对既有架空电线、地下电缆、给排水管道等设施，如果妨碍施工或对安全操作有影响，采取清除、移位、保护等措施妥善处理。 ⑵平整场地，以便钻机安装和移位。对不利于施工机械运行的松散场地，采取硬化、加固等措施，场地采取有效的排水措施。 ⑶用全站仪等准确放样各桩位中心，用十字桩固定位置，用水准仪测量地面高程，确定钻孔深度，测好的桩位必须复测，误差控制在5 mm 以内。 ⑷架设电力线路，配备适合的变压器或柴油机。 ⑸确定科学合理的钻孔方法和设备。 4.2 钢护筒埋设 钻孔前设置坚固、不漏水的孔口护筒。护筒采用 5mm 厚钢板卷制，内径应大于钻头直径20～40cm，拟采用 2.5m 高。钢护筒分节加工，顶部和底部各 1m 范围作加强箍。每节护筒连接采用坡口焊。钢护筒的埋设必须认真进行，护筒底部及 四 周 应用粘 土 填 筑 ，并 分层 夯 实 处理，护筒顶高出 地面 0.3m 左 右 ，并 在顶部焊加强筋 和吊 耳 。钻进过程中经 常 检 查护筒是 否...
