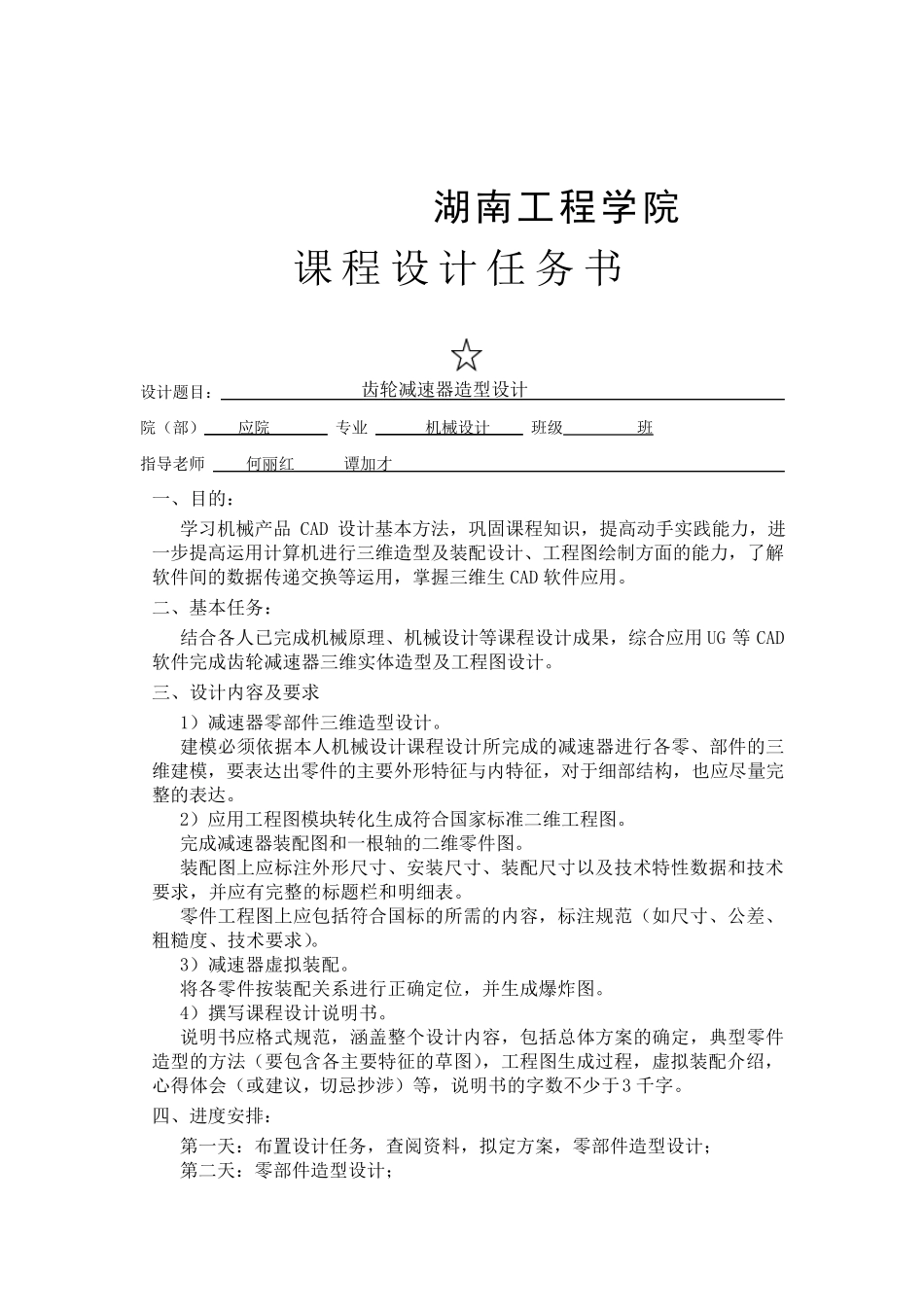

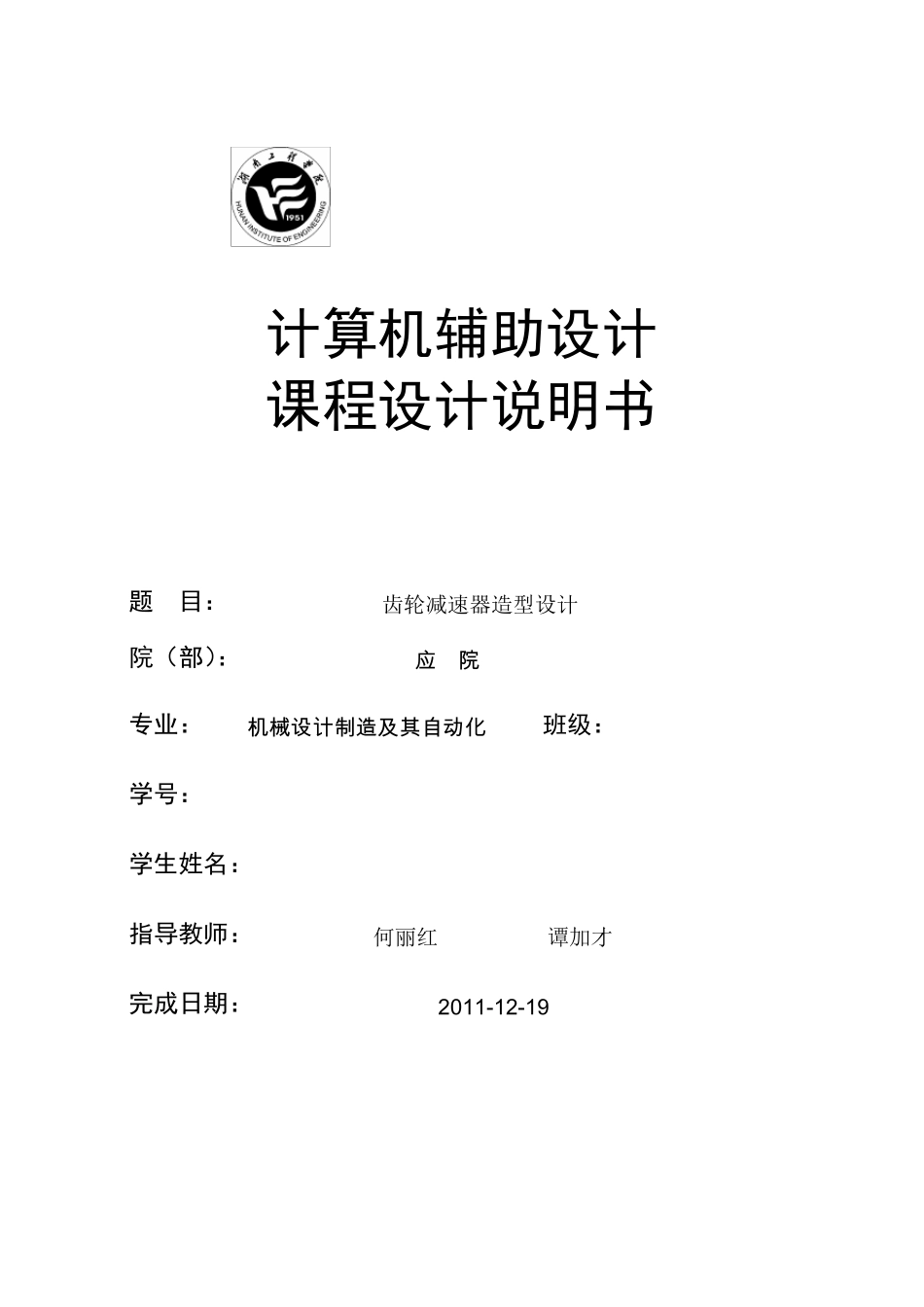

计算机辅助设计 课程设计说明书 题 目： 齿轮减速器造型设计 院（部）： 应 院 专业： 机 械 设 计 制 造 及 其自动化 班级： 学号： 学生姓名： 指导教师： 何丽红 谭加才 完成日期： 2011-12-19 湖南工程学院 课程设计任务书 设计题目： 齿轮减速器造型设计 院（部） 应院 专业 机械设计 班级 班 指导老师 何丽红 谭加才 一、目的： 学习机械产品 CAD 设计基本方法，巩固课程知识，提高动手实践能力，进一步提高运用计算机进行三维造型及装配设计、工程图绘制方面的能力，了解软件间的数据传递交换等运用，掌握三维生 CAD 软件应用。 二、基本任务： 结合各人已完成机械原理、机械设计等课程设计成果，综合应用 UG 等 CAD软件完成齿轮减速器三维实体造型及工程图设计。 三、设计内容及要求 1）减速器零部件三维造型设计。 建模必须依据本人机械设计课程设计所完成的减速器进行各零、部件的三维建模，要表达出零件的主要外形特征与内特征，对于细部结构，也应尽量完整的表达。 2）应用工程图模块转化生成符合国家标准二维工程图。 完成减速器装配图和一根轴的二维零件图。 装配图上应标注外形尺寸、安装尺寸、装配尺寸以及技术特性数据和技术要求，并应有完整的标题栏和明细表。 零件工程图上应包括 符合国标的所需 的内容，标注规 范 （如 尺寸、公 差 、粗 糙 度 、技术要求）。 3）减速器虚 拟 装配。 将 各零件按 装配关 系 进行正 确 定 位 ，并生成爆 炸 图。 4）撰 写 课程设计说 明书。 说 明书应格 式 规 范 ，涵 盖 整个 设计内容，包括 总 体方案 的确 定 ，典 型零件造型的方法（要包含 各主要特征的草 图），工程图生成过 程，虚 拟 装配介 绍 ，心 得 体会 （或 建议 ，切 忌 抄 涉 ）等，说 明书的字 数不 少 于3 千 字 。 四 、进度 安排 ： 第 一天 ：布 置 设计任务，查 阅 资 料 ，拟 定 方案 ，零部件造型设计； 第 二天 ：零部件造型设计； 第三天：工程图生成； 第四天：虚拟装配、撰写说明书； 第五天：检查、答辩 目 录 第一章 前言 1 .1 引言… … … … … … … … … … … … … … … … … … … … … … … … … 2 1 .2 减速器的功能… … … … … … … … … … … … … … … … … … … … ...
