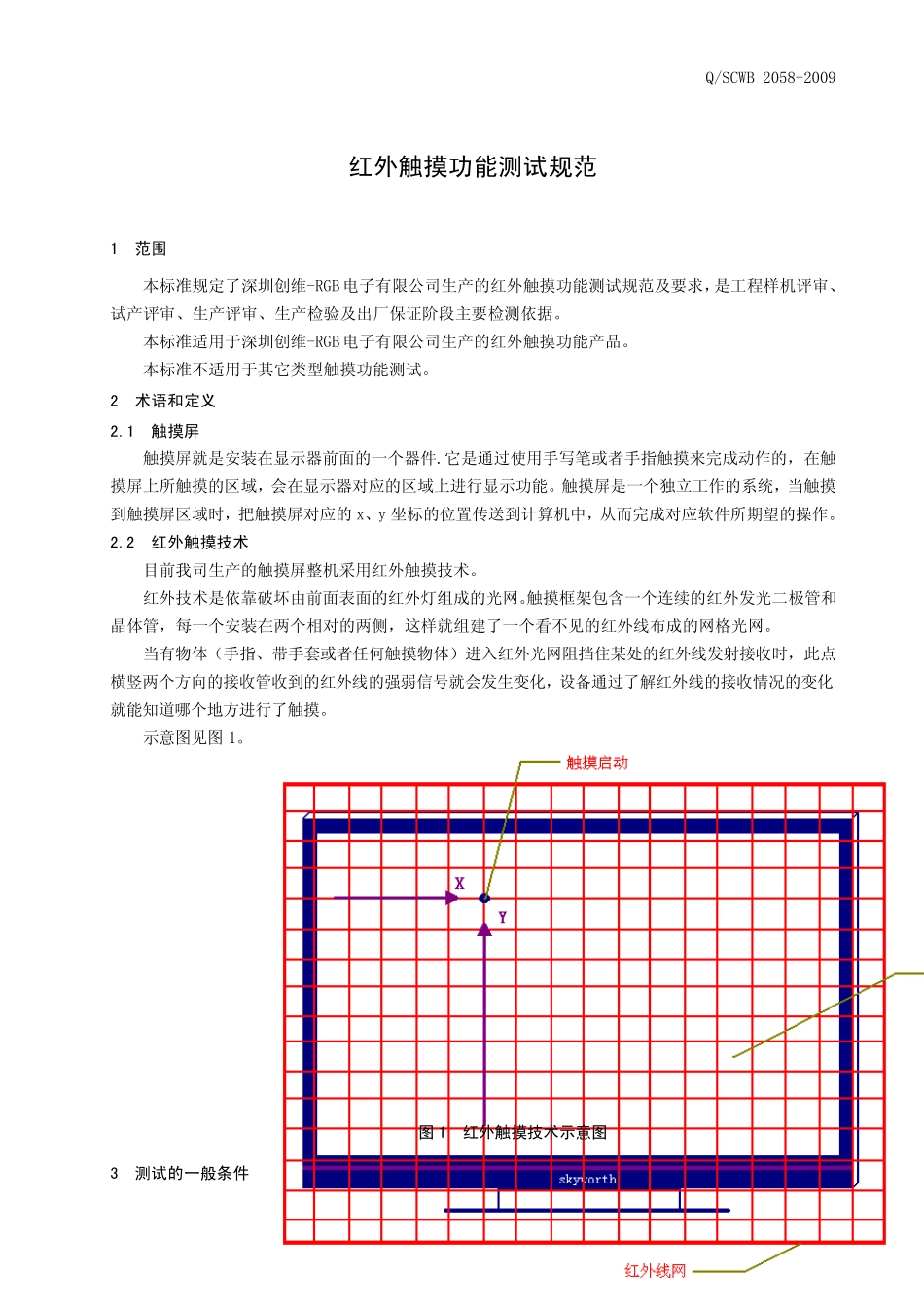

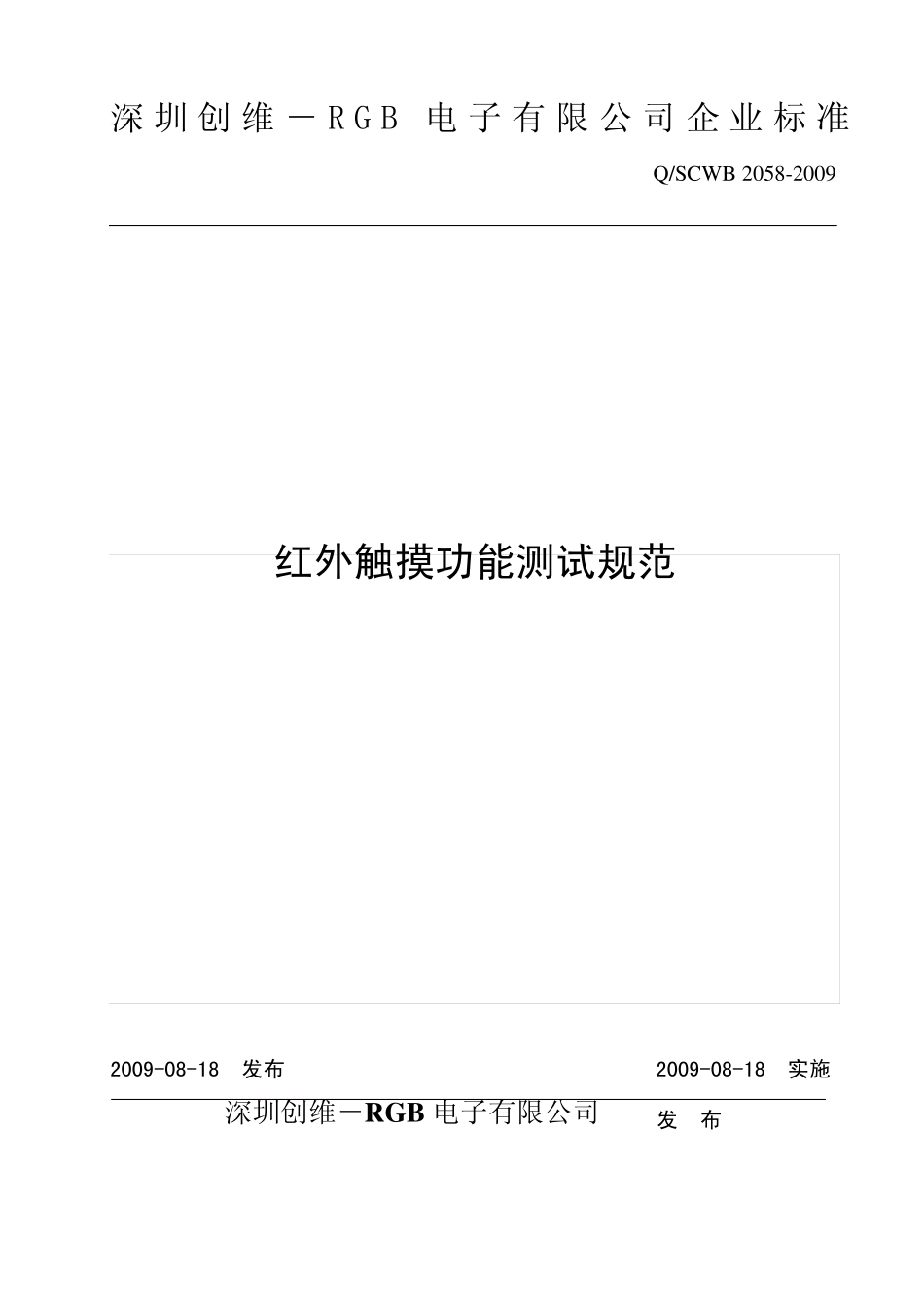

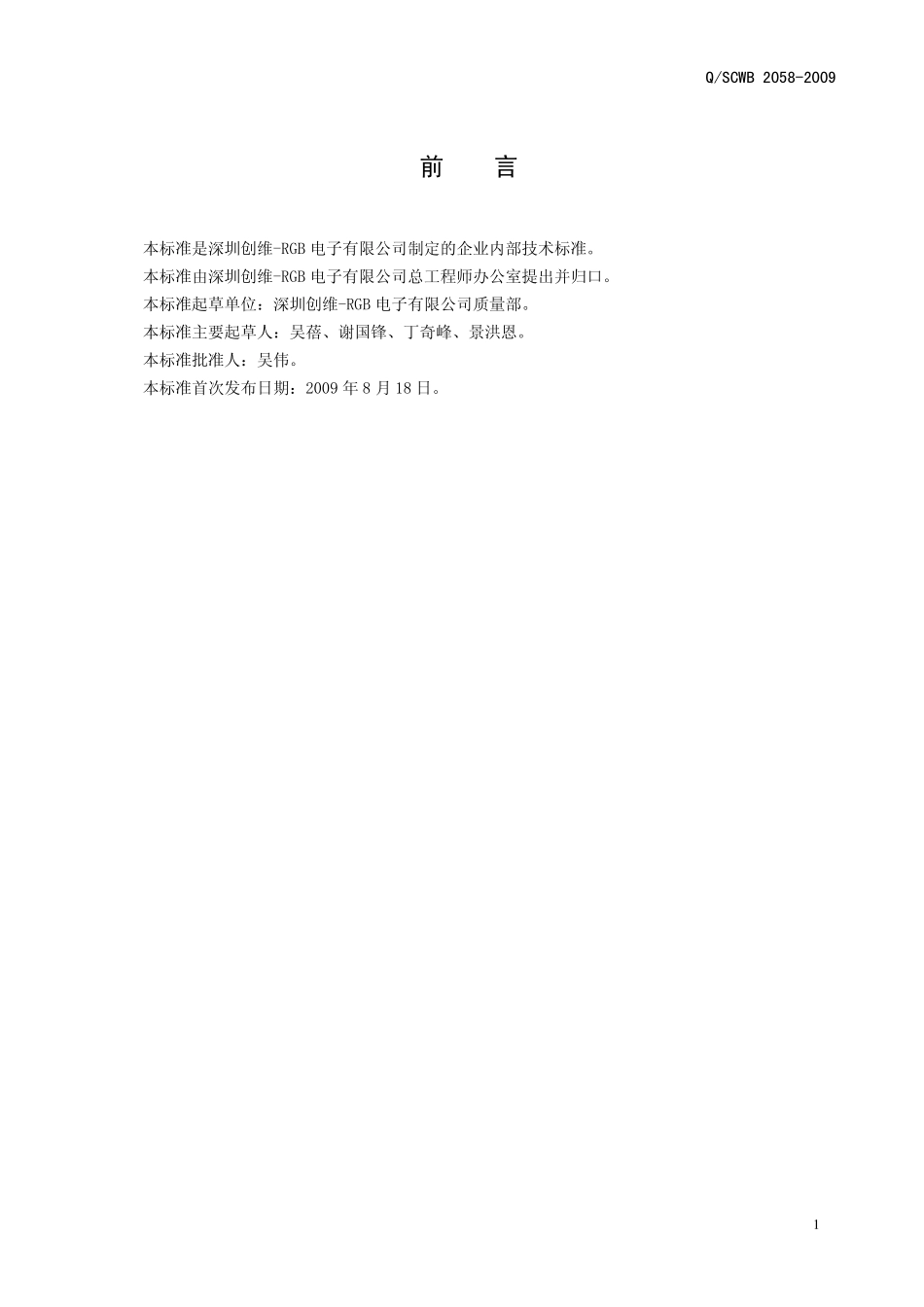

Q/SCW B 2058-2009 2009-08-18 发布 2009-08-18 实施 深圳创维－RGB 电子有限公司 发 布 深圳创维－ R G B 电 子 有 限 公 司 企 业 标 准红外触摸功能测试规范 Q/SCWB 2058-2009 1 前 言 本标准是深圳创维-RGB 电子有限公司制定的企业内部技术标准。 本标准由深圳创维-RGB 电子有限公司总工程师办公室提出并归口。 本标准起草单位：深圳创维-RGB 电子有限公司质量部。 本标准主要起草人：吴蓓、谢国锋、丁奇峰、景洪恩。 本标准批准人：吴伟。 本标准首次发布日期：2009 年 8 月 18 日。 Q/SCWB 2058-2009 1 红外触摸功能测试规范 1 范围 本标准规定了深圳创维-RGB 电子有限公司生产的红外触摸功能测试规范及要求，是工程样机评审、试产评审、生产评审、生产检验及出厂保证阶段主要检测依据。 本标准适用于深圳创维-RGB 电子有限公司生产的红外触摸功能产品。 本标准不适用于其它类型触摸功能测试。 2 术语和定义 2.1 触摸屏 触摸屏就是安装在显示器前面的一个器件.它是通过使用手写笔或者手指触摸来完成动作的，在触摸屏上所触摸的区域，会在显示器对应的区域上进行显示功能。触摸屏是一个独立工作的系统，当触摸到触摸屏区域时，把触摸屏对应的x、y 坐标的位置传送到计算机中，从而完成对应软件所期望的操作。 2.2 红外触摸技术 目前我司生产的触摸屏整机采用红外触摸技术。 红外技术是依靠破坏由前面表面的红外灯组成的光网。触摸框架包含一个连续的红外发光二极管和晶体管，每一个安装在两个相对的两侧，这样就组建了一个看不见的红外线布成的网格光网。 当有物体（手指、带 手套 或者任 何 触摸物体） 进入 红外光网阻 挡 住 某 处 的红外线发射 接 收 时，此 点横 竖 两个方 向 的接 收 管收 到的红外线的强 弱 信 号 就会发生变 化 ，设 备 通过了解 红外线的接 收 情 况 的变 化就能知 道 哪 个地 方 进行了触摸。 示意 图 见图 1。 图1 红外触摸技术示意图 3 测试的一般条件 Q/SCWB 2058-2009 2 3.1 使用环境 温度：0℃～40℃ （25℃为最佳温度） 温度：45%～75% 大气压：86KPa～106 KPa 3.2 测试设备 触摸笔（标准测试物体,直径 8mm.） 操作系统为 Windows xp/2003/vista, Linux,FC6,FC7电脑，并已正确安装驱动(MTC1.4 版本） 串口转 USB 线 VGA 线 4 测试项目及判定标准 4.1 测试项...
