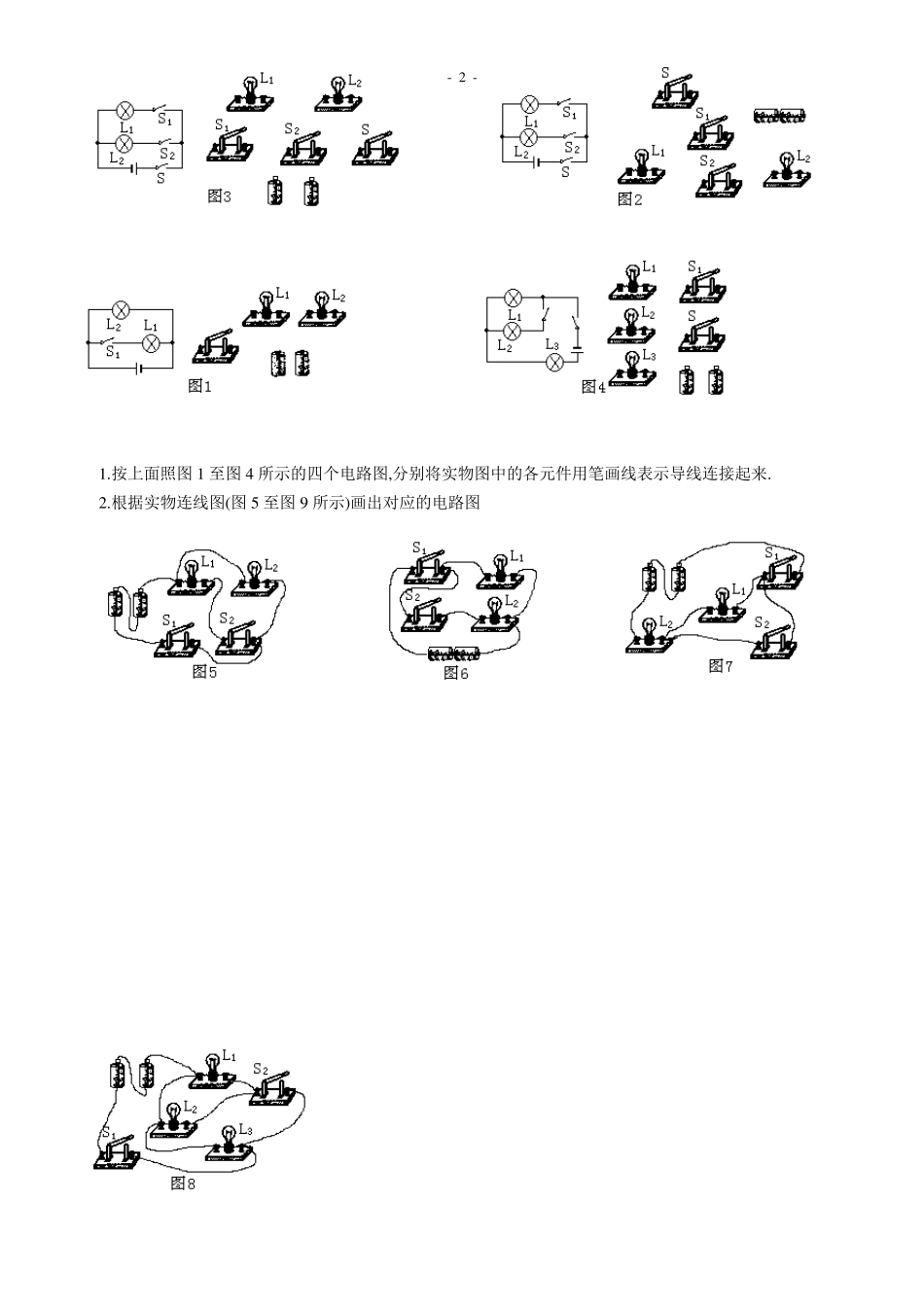

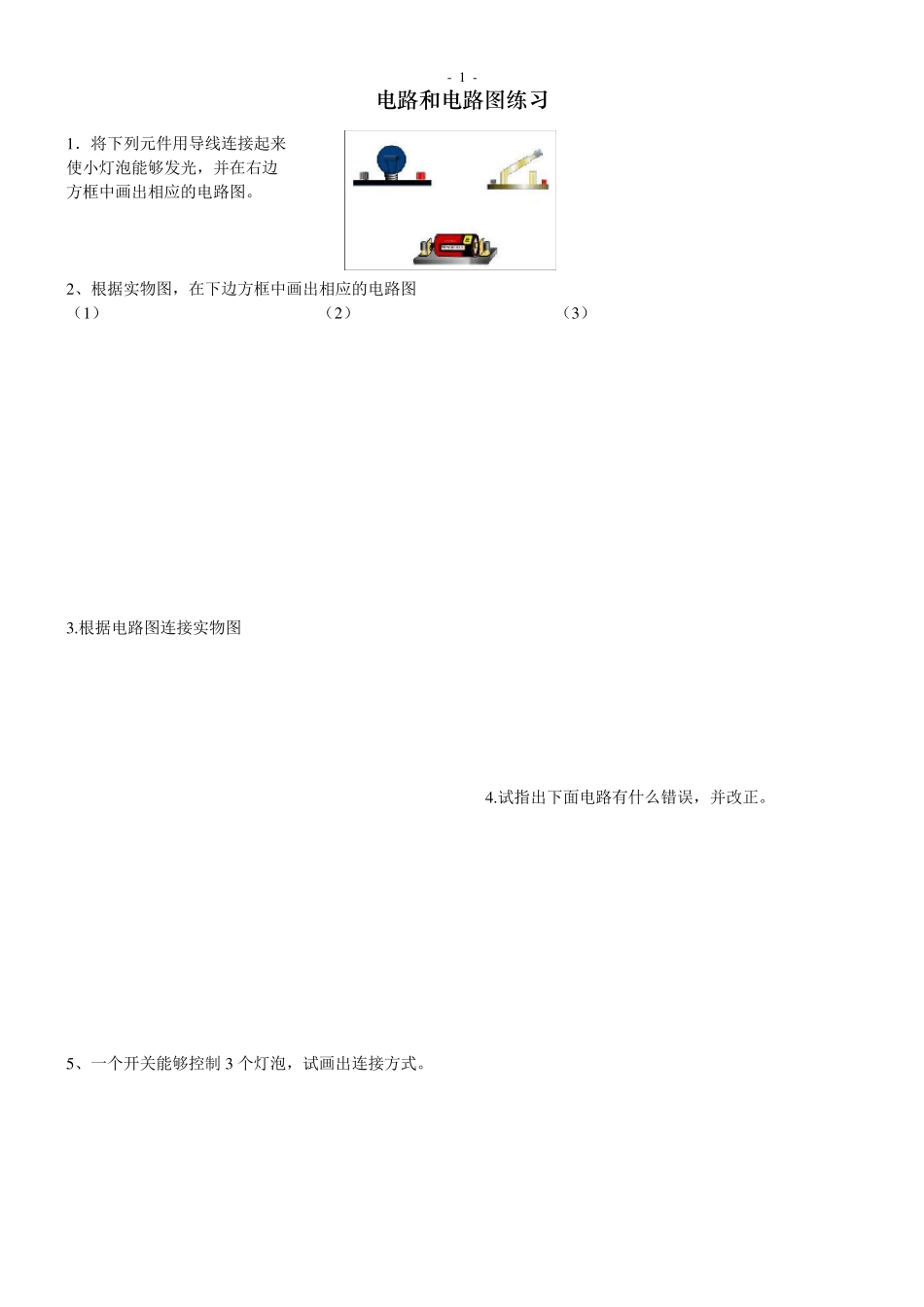

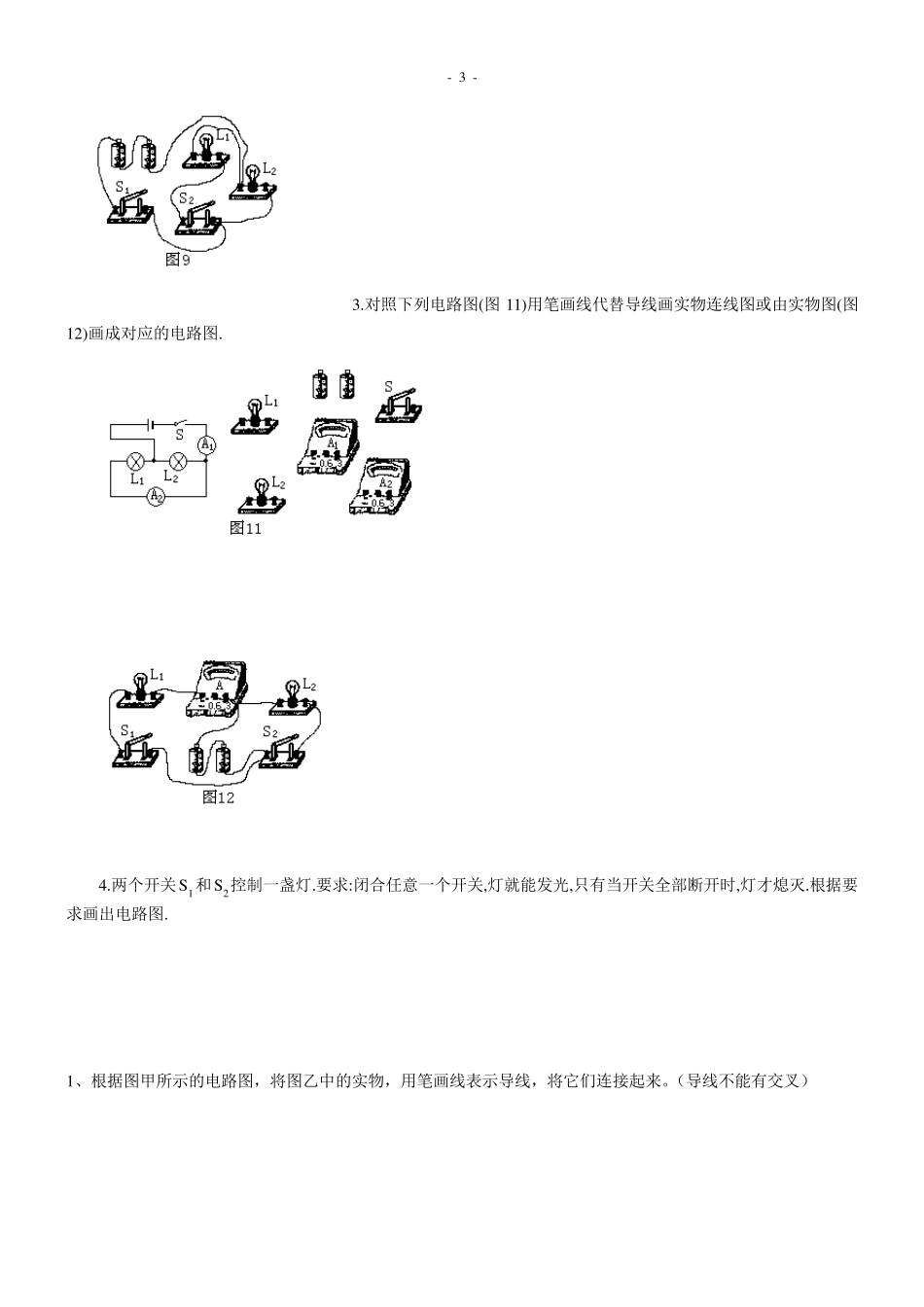

- 1 - 电 路 和 电 路 图 练 习 1 ．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2 、根据实物图，在下边方框中画出相应的电路图 （1 ） （2 ） （3 ） 3 .根据电路图连接实物图 4 .试指出下面电路有什么错误，并改正。 5 、一个开关能够控制 3 个灯泡，试画出连接方式。 - 2 - 1 .按上面照图 1 至图 4 所示的四个电路图,分别将实物图中的各元件用笔画线表示导线连接起来. 2 .根据实物连线图(图 5 至图 9 所示)画出对应的电路图 - 3 - 3.对照下列电路图(图11)用笔画线代替导线画实物连线图或由实物图(图12)画成对应的电路图. 4.两个开关S 1和S 2控制一盏灯.要求:闭合任意一个开关,灯就能发光,只有当开关全部断开时,灯才熄灭.根据要求画出电路图. 1、根据图甲所示的电路图，将图乙中的实物，用笔画线表示导线，将它们连接起来。（导线不能有交叉） - 4 - 2．按照图甲的电路图，在图乙中连接实物电路 4．如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使 S1 闭合时 L1 亮，S2闭合时 L2 亮。 6．试设计一个电路，二个灯泡串联，用一个电流表测量通过其中一个灯泡的电流，用电压表测它两端的电压。 并画出相应的电路图。 电表的使用： L1 L2 V L1 L2 3 1 5 第 2 题图 图甲 图乙 - 5 - 7．如图所示某同学测得电路中的电流，试分别指出在这个电路中：总电流是： ；通过灯L1 的电流是： ；通过灯L2 的电流是： . 8．如图所示某同学测电路中的电压，试分别指出在这个电路中：总电压是： ；L1 两端的电压是： ；L2 两端的电压是： 。 9．试在右面电路中的O 中填入合适的电表（电流表和电压表） 10. 在下图所示的电路中,若电源电压是6V，总电流为1A，L1、L2 为两只相同的灯泡。 ⑴请将电路中的“○”处，填上适当的电表符号，并标出电表的正、负接线柱； ⑵图⑴中a 表为________，b 表的示数为_______。 ⑶图⑵中的a 表的示数为_______，b 表的示数为_______，c 表的示数为________。 11． 在下图所示的电路中，当开关闭合时，电压表V1 的示数是2.4V，V2 的示数是4V，那么 L2 两端电压是______V。 第 8 题图 第 9 题图 第 7 题图 - 6 - 15．在右图的电路中，开关S1和开关S2原来是断开的，如果将开关S1闭合，则电压表测量的是 两端的电压，如果将开关S2...
