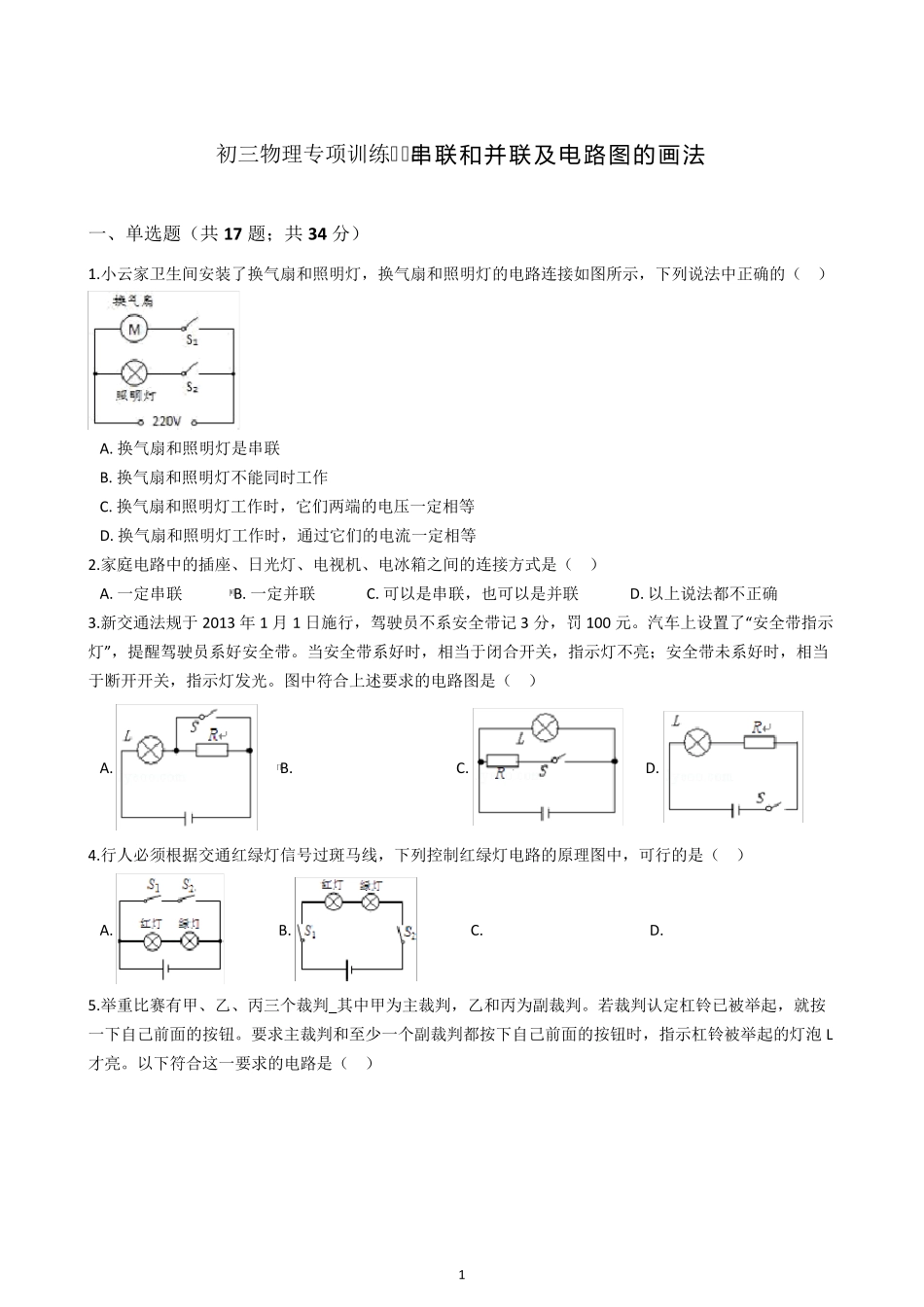

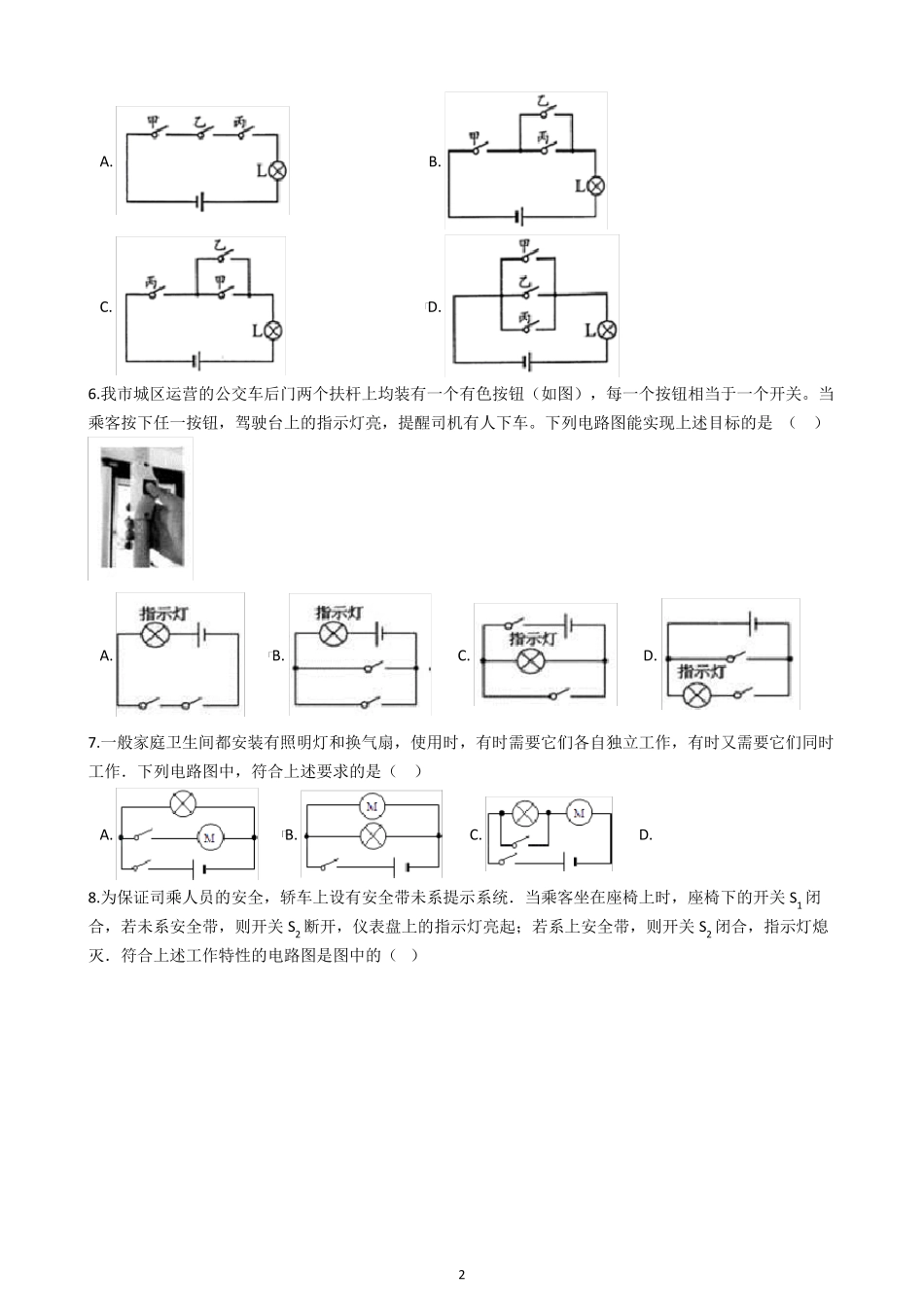

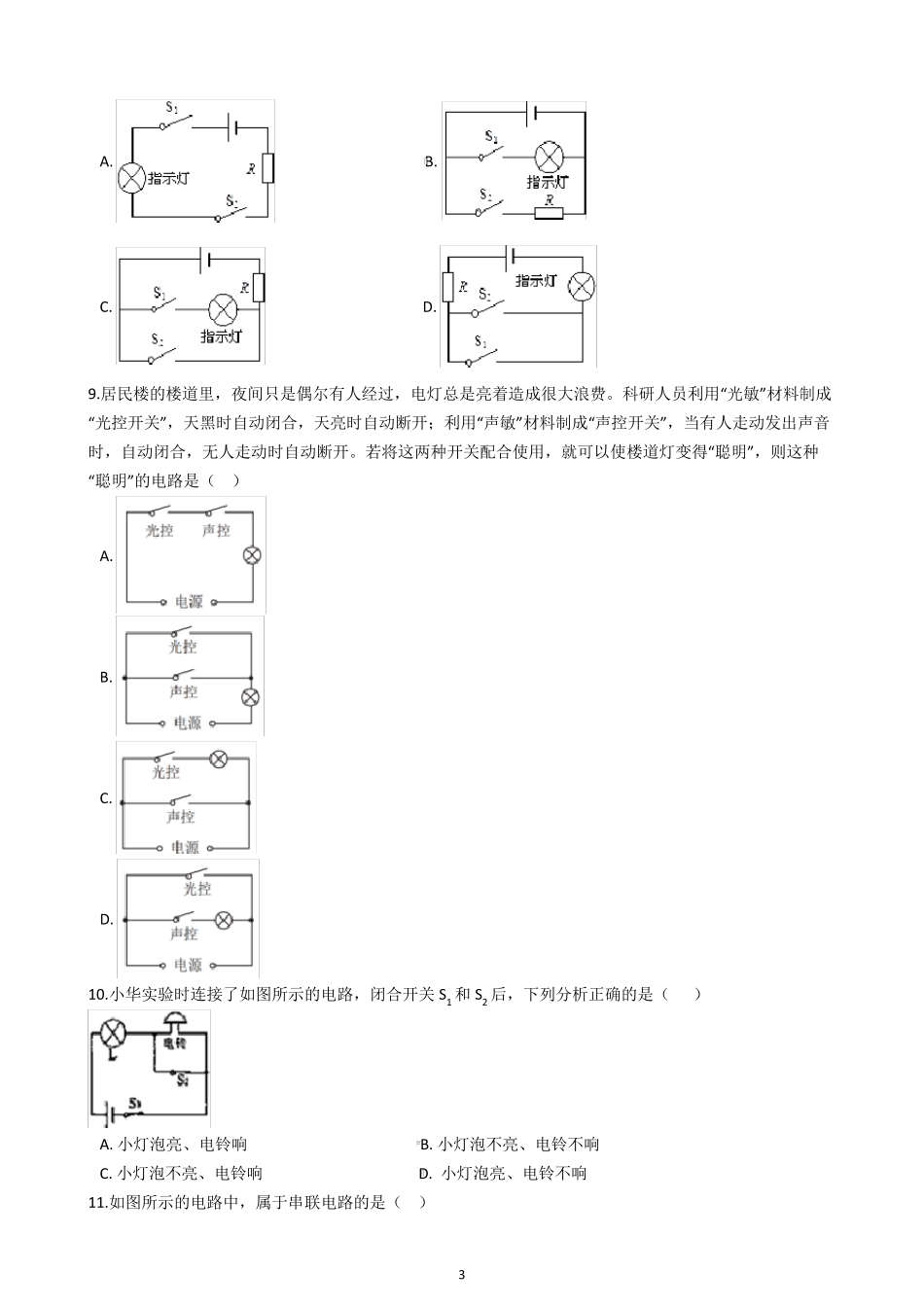

1 初三物理专项训练---串联和并联及电路图的画法 一、单选题（共 17 题；共 34 分） 1.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的（ ） A. 换气扇和照明灯是串联 B. 换气扇和照明灯不能同时工作 C. 换气扇和照明灯工作时，它们两端的电压一定相等 D. 换气扇和照明灯工作时，通过它们的电流一定相等 2.家庭电路中的插座、日光灯、电视机、电冰箱之间的连接方式是（ ） A. 一定串联 B. 一定并联 C. 可以是串联，也可以是并联 D. 以上说法都不正确 3.新交通法规于 2013 年 1 月 1 日施行，驾驶员不系安全带记 3 分，罚 100 元。汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。图中符合上述要求的电路图是（ ） A. B. C. D. 4.行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（ ） A. B. C. D. 5.举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判。若裁判认定杠铃已被举起，就按一下自己前面的按钮。要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡 L才亮。以下符合这一要求的电路是（ ） 2 A. B. C. D. 6.我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。下列电路图能实现上述目标的是 （ ） A. B. C. D. 7.一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作．下列电路图中，符合上述要求的是（ ） A. B. C. D. 8.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1 闭合，若未系安全带，则开关S2 断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2 闭合，指示灯熄灭．符合上述工作特性的电路图是图中的（ ） 3 A. B. C. D. 9.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”，则这种“聪明”的...
