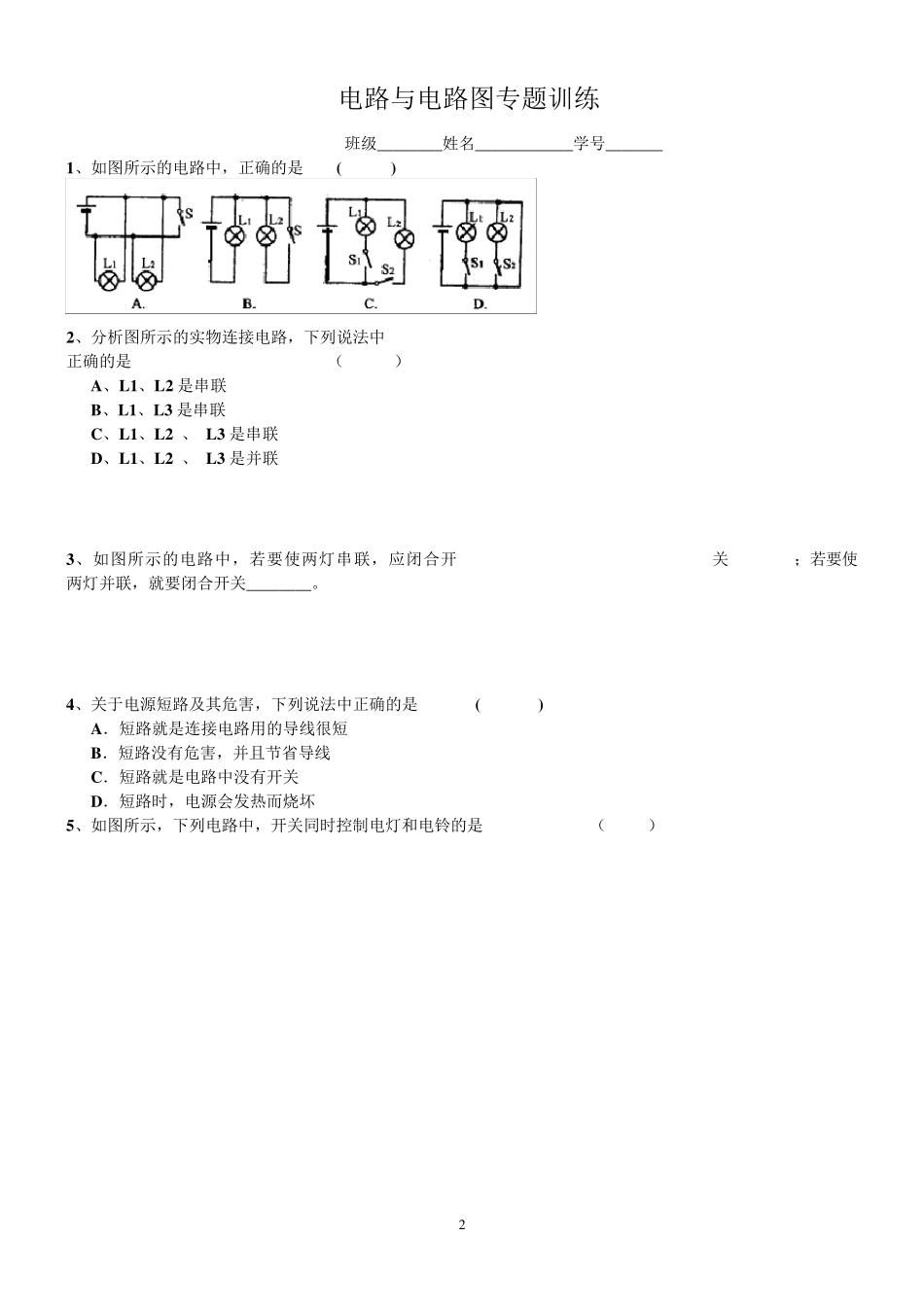

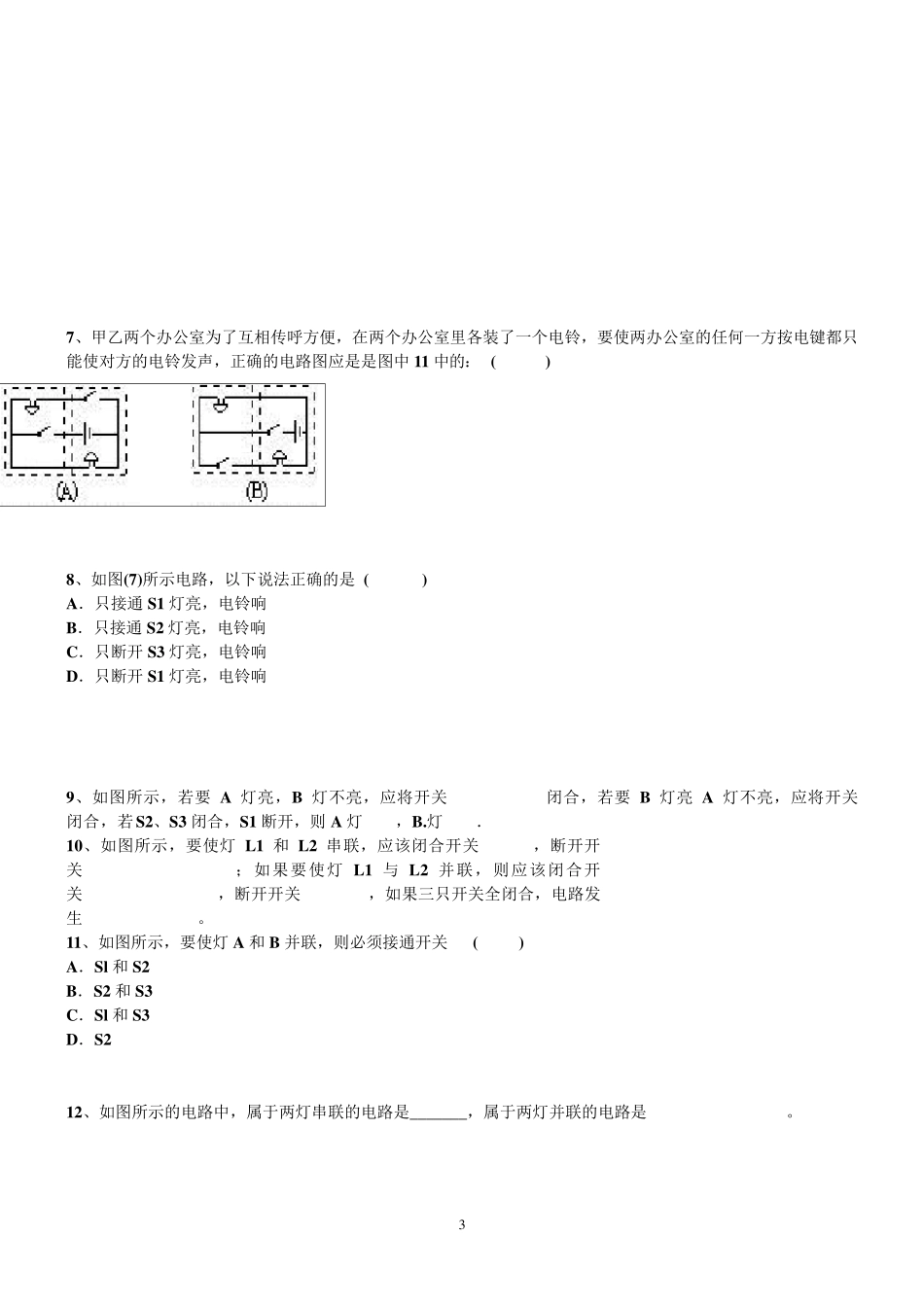

1 电 路 和 电 路 图 练 习 1 ．将下列元件用导线连接起来 使小灯泡能够发光，并在右边 方框中画出相应的电路图。 2 、根据实物图，在下边方框中画出相应的电路图 （1 ） （2 ） （3 ） 3 .根据电路图连接实物图 （1 ） （2 ） 4 、试指出下面电路有什么错误，并改正。 5 、一个开关能够控制 3 个灯泡，试画出连接方式。 2 电路与电路图专题训练 班级________姓名____________学号_______ 1、如图所示的电路中，正确的是 ( ) 2、分析图所示的实物连接电路，下列说法中 正确的是 （ ） A、L1、L2 是串联 B、L1、L3 是串联 C、L1、L2 、 L3 是串联 D、L1、L2 、 L3 是并联 3、如图所示的电路中，若要使两灯串联，应闭合开关 ；若要使两灯并联，就要闭合开关________。 4、关于电源短路及其危害，下列说法中正确的是 ( ) A．短路就是连接电路用的导线很短 B．短路没有危害，并且节省导线 C．短路就是电路中没有开关 D．短路时，电源会发热而烧坏 5、如图所示，下列电路中，开关同时控制电灯和电铃的是 （ ） 3 7、甲乙两个办公室为了互相传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按电键都只能使对方的电铃发声，正确的电路图应是是图中 11 中的： ( ) 8、如图(7)所示电路，以下说法正确的是 ( ) A．只接通 S1 灯亮，电铃响 B．只接通 S2 灯亮，电铃响 C．只断开 S3 灯亮，电铃响 D．只断开 S1 灯亮，电铃响 9、如图所示，若要 A 灯亮，B 灯不亮，应将开关 闭合，若要 B 灯亮 A 灯不亮，应将开关 闭合，若S2、S3 闭合，S1 断开，则 A 灯 ，B.灯 ． 10、如图所示，要使灯 L1 和 L2 串联，应该闭合开关 ，断开开关 ；如果要使灯 L1 与 L2 并联，则应该闭合开关 ，断开开关 ，如果三只开关全闭合，电路发生 。 11、如图所示，要使灯 A 和 B 并联，则必须接通开关 ( ) A．Sl和 S2 B．S2 和 S3 C．Sl和 S3 D．S2 12、如图所示的电路中，属于两灯串联的电路是_______，属于两灯并联的电路是 。 4 13、L1 和L2 并联,请在图中错误之处打上“×”，加以改正，并在空白处画出正确的电路图。 14、某同学连好上题中所述电路后发现：将关断开时，两灯均发光，当开关闭合时，一盏灯发光，另一盏灯却熄灭了，试画出该同学所连接电路的电路图，他所连电路和错误是_________________。 15、如图7...
