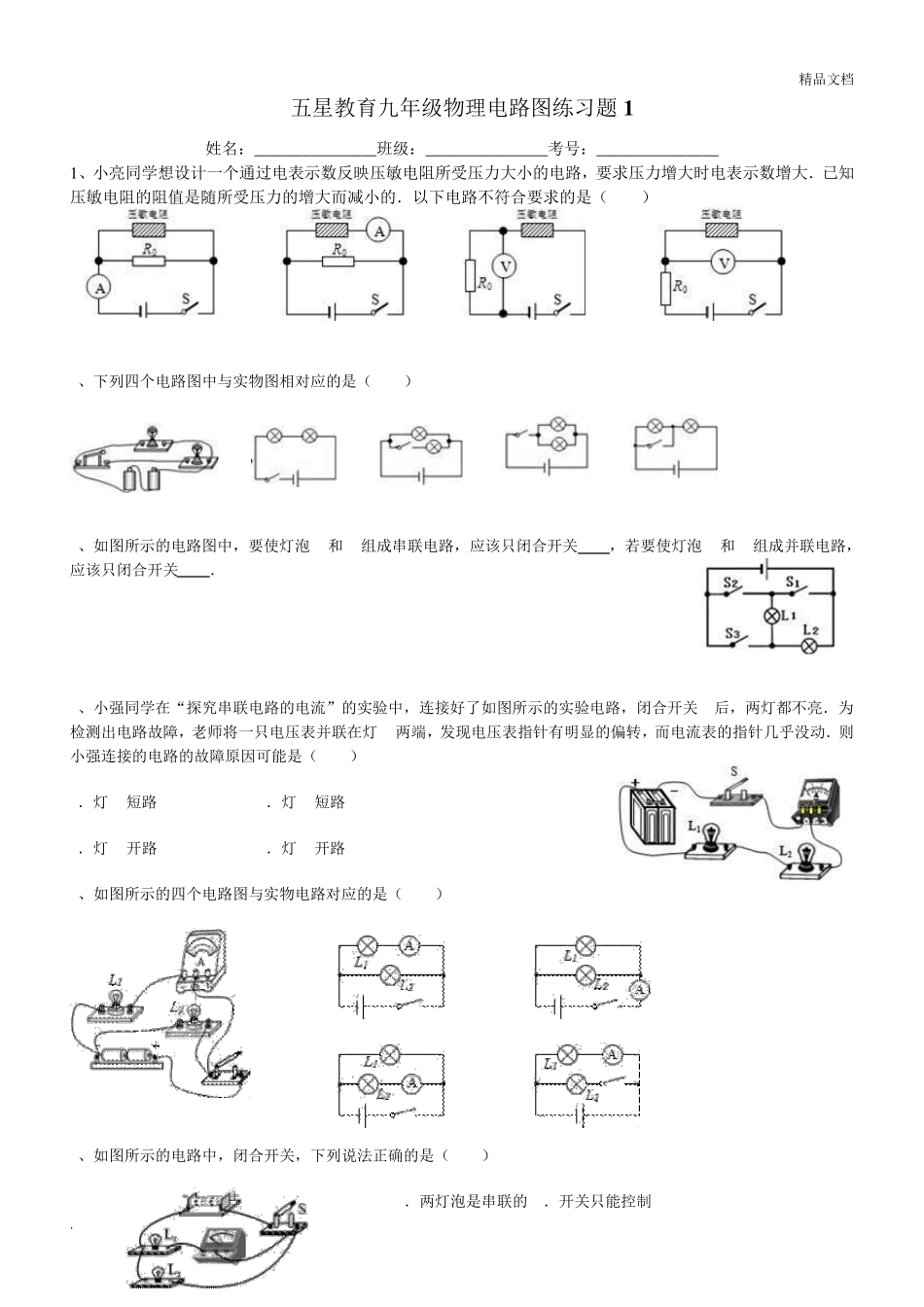

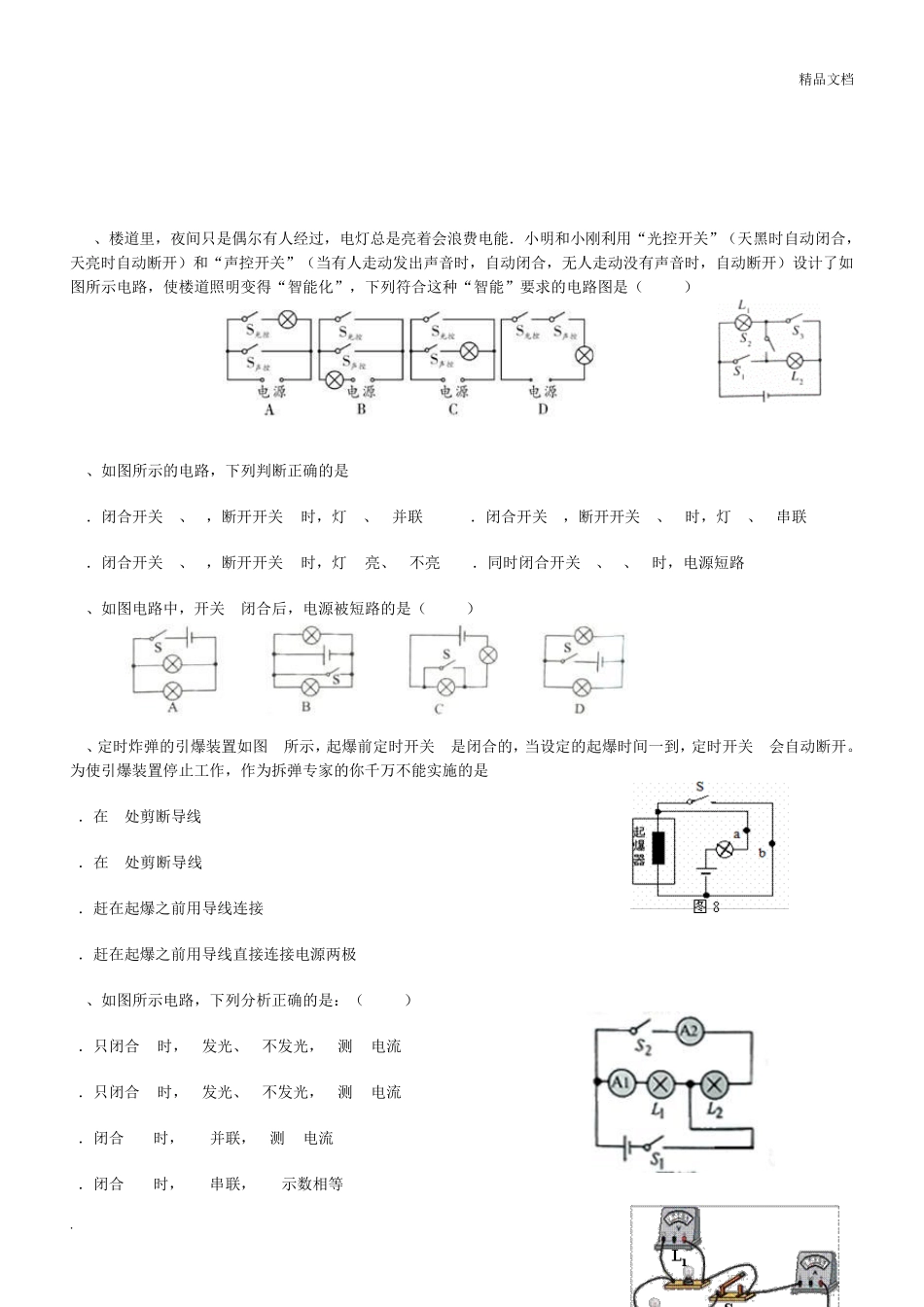

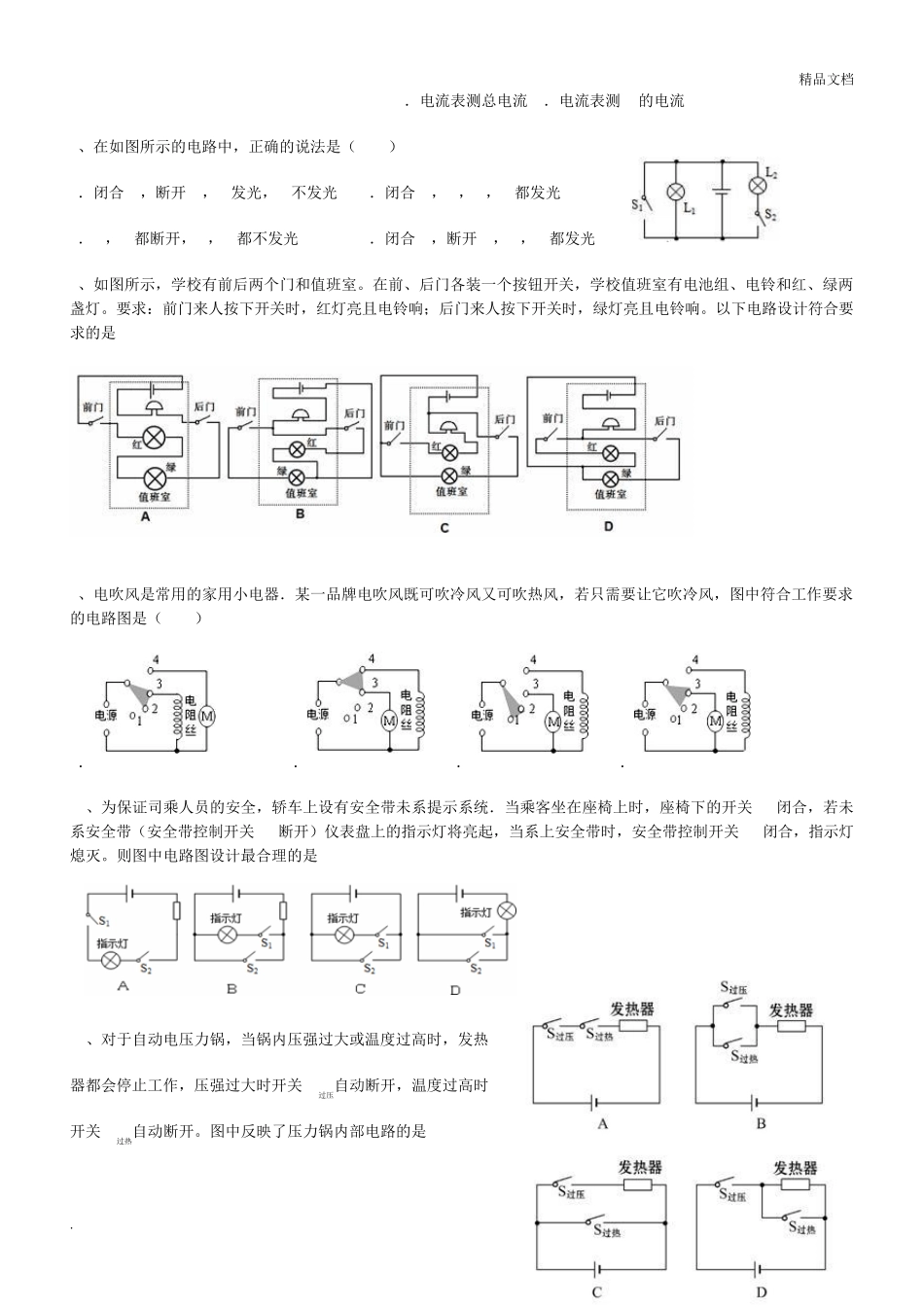

精品文档 . 五星教育九年级物理电路图练习题1 姓名：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 班级：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 考号：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 1 、小亮同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．已知压敏电阻的阻值是随所受压力的增大而减小的．以下电路不符合要求的是（ ） 2、下列四个电路图中与实物图相对应的是（ ） 3、如图所示的电路图中，要使灯泡L1和L2组成串联电路，应该只闭合开关 ，若要使灯泡L1和L2组成并联电路，应该只闭合开关 ． 4、小强同学在“探究串联电路的电流”的实验中，连接好了如图所示的实验电路，闭合开关S后，两灯都不亮．为检测出电路故障，老师将一只电压表并联在灯L1两端，发现电压表指针有明显的偏转，而电流表的指针几乎没动．则小强连接的电路的故障原因可能是（ ） A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路 5、如图所示的四个电路图与实物电路对应的是（ ） 6、如图所示的电路中，闭合开关，下列说法正确的是（ ） A．两灯泡是串联的 B．开关只能控制 L2 精品文档 . C．电流表测总电流 D．电流表测L1的电流 7、在如图所示的电路中，正确的说法是（ ） A．闭合 S1，断开 S2，L1发光，L2不发光 B．闭合 S1，S2，L1，L2都发光 C．S1，S2都断开，L1，L2都不发光 D．闭合 S2，断开 S1，L1，L2都发光 8、如图所示，学校有前后两个门和值班室。在前、后门各装一个按钮开关，学校值班室有电池组、电铃和红、绿两盏灯。要求：前门来人按下开关时，红灯亮且电铃响；后门来人按下开关时，绿灯亮且电铃响。以下电路设计符合要求的是 9、电吹风是常用的家用小电器．某一品牌电吹风既可吹冷风又可吹热风，若只需要让它吹冷风，图中符合工作要求的电路图是（ ） A． B． C． D． 10、为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关 S1闭合，若未系安全带（安全带控制开关 S2断开）仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关 S2闭合，指示灯熄灭。则图中电路图设计最合理的是( ) 11、对于自动电压力锅，当锅内压强过大或温度过高时，发热 器都会停止工作，压强过大时开关 S过压自动断开，温度过高时 开关 S过热自动断开。图中反映了压力锅内部电路的是( ) 精品文档 . 12、楼道里，...
