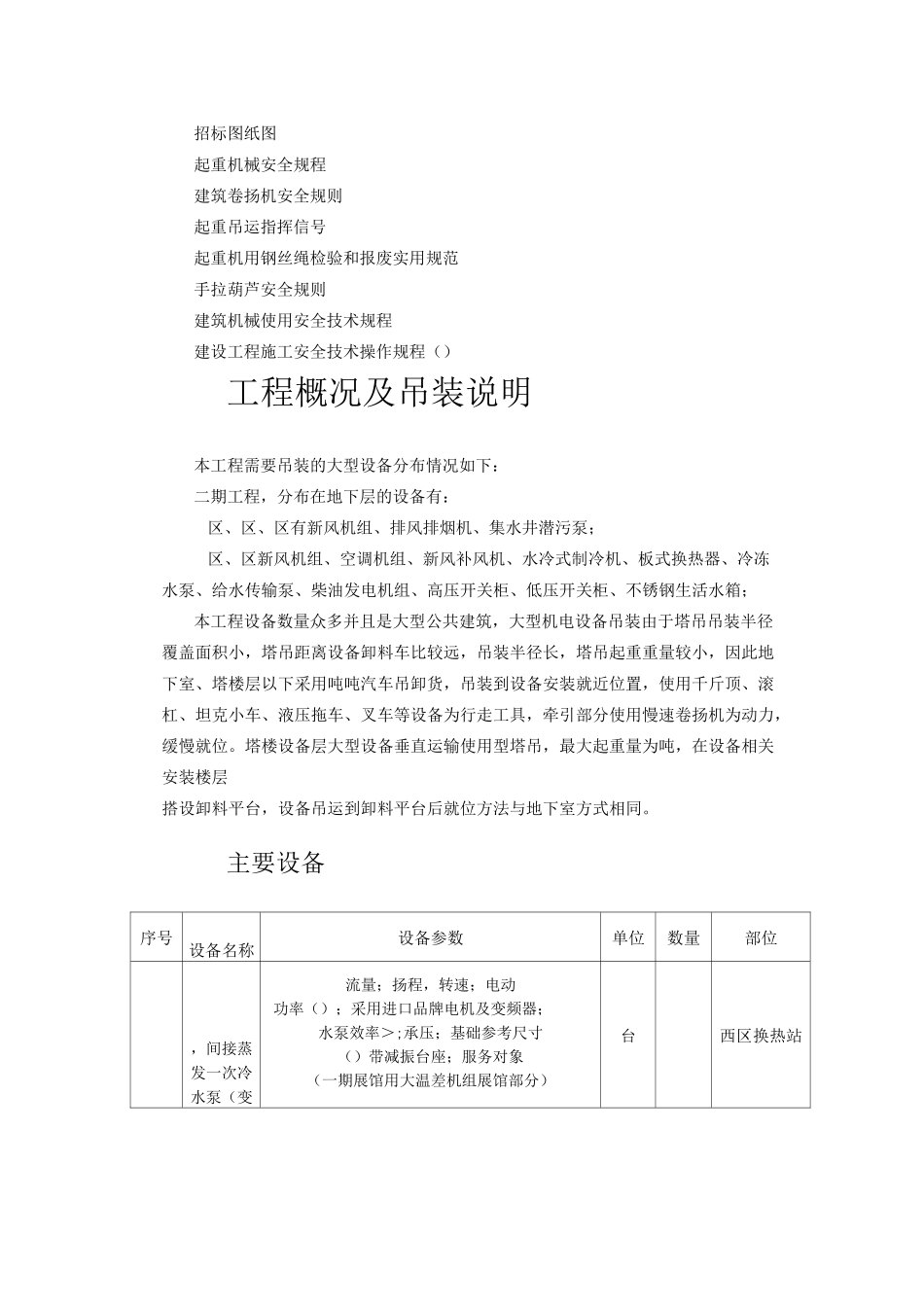

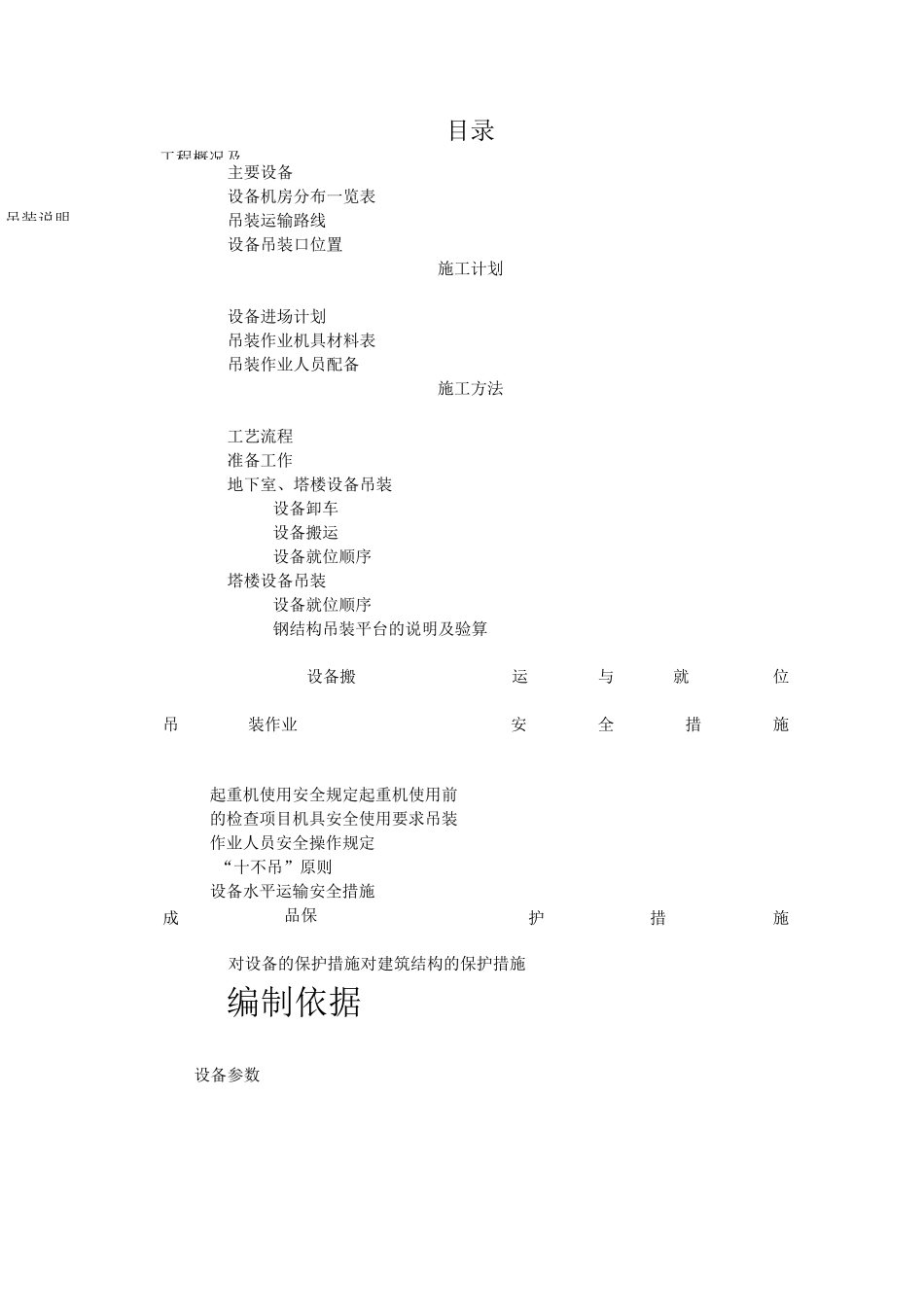

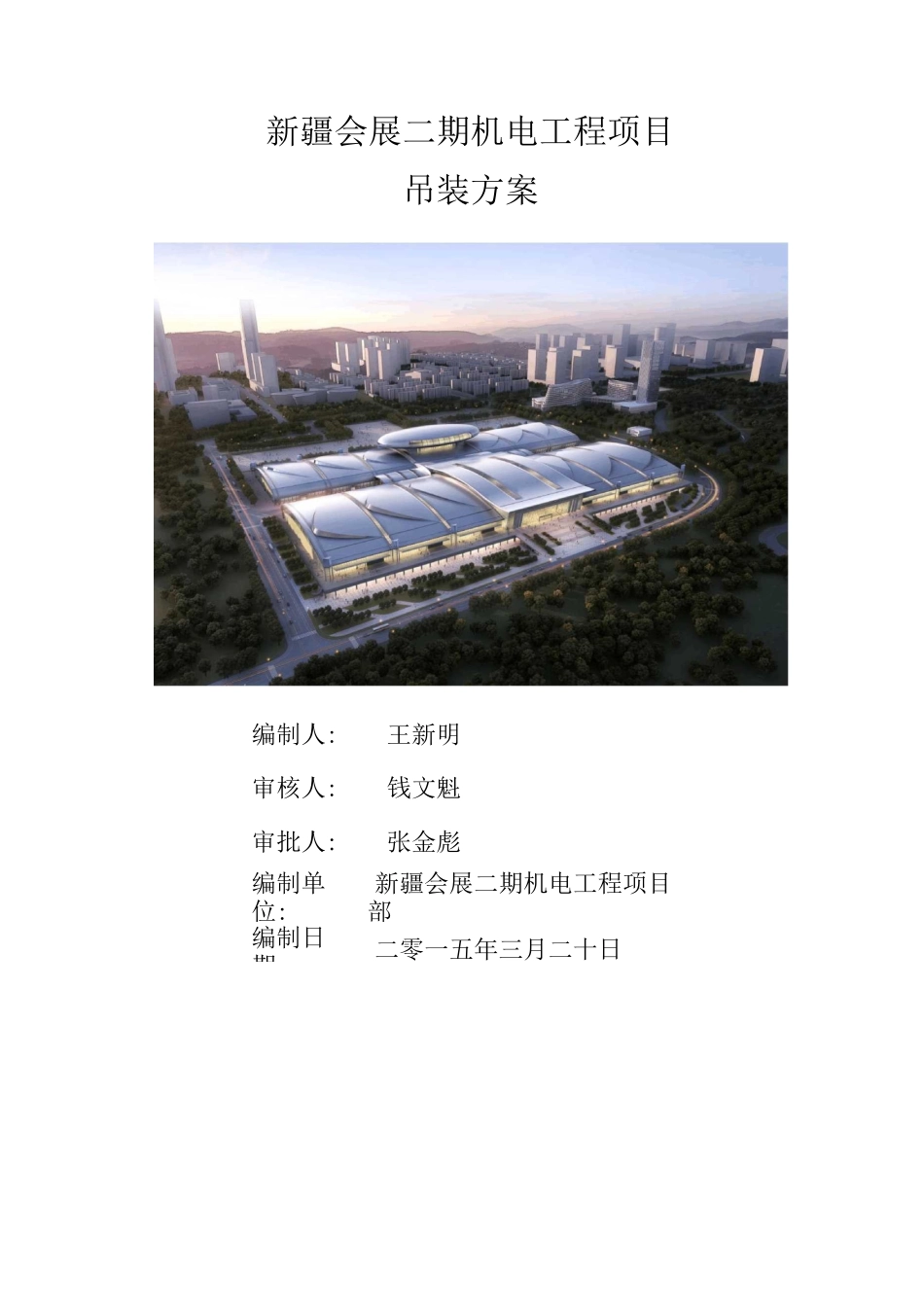

新疆会展二期机电工程项目吊装方案编制人:王新明审核人:钱文魁审批人:张金彪编制单位:新疆会展二期机电工程项目部编制日期：二零一五年三月二十日工程概况及吊装说明目录主要设备设备机房分布一览表吊装运输路线设备吊装口位置施工计划设备进场计划吊装作业机具材料表吊装作业人员配备施工方法工艺流程准备工作地下室、塔楼设备吊装设备卸车设备搬运设备就位顺序塔楼设备吊装设备就位顺序钢结构吊装平台的说明及验算设备搬运与就位吊装作业安全措施成起重机使用安全规定起重机使用前的检查项目机具安全使用要求吊装作业人员安全操作规定“十不吊”原则设备水平运输安全措施品保护措施对设备的保护措施对建筑结构的保护措施编制依据设备参数招标图纸图起重机械安全规程建筑卷扬机安全规则起重吊运指挥信号起重机用钢丝绳检验和报废实用规范手拉葫芦安全规则建筑机械使用安全技术规程建设工程施工安全技术操作规程（）工程概况及吊装说明本工程需要吊装的大型设备分布情况如下：二期工程，分布在地下层的设备有：区、区、区有新风机组、排风排烟机、集水井潜污泵；区、区新风机组、空调机组、新风补风机、水冷式制冷机、板式换热器、冷冻水泵、给水传输泵、柴油发电机组、高压开关柜、低压开关柜、不锈钢生活水箱；本工程设备数量众多并且是大型公共建筑，大型机电设备吊装由于塔吊吊装半径覆盖面积小，塔吊距离设备卸料车比较远，吊装半径长，塔吊起重重量较小，因此地下室、塔楼层以下采用吨吨汽车吊卸货，吊装到设备安装就近位置，使用千斤顶、滚杠、坦克小车、液压拖车、叉车等设备为行走工具，牵引部分使用慢速卷扬机为动力，缓慢就位。塔楼设备层大型设备垂直运输使用型塔吊，最大起重量为吨，在设备相关安装楼层搭设卸料平台，设备吊运到卸料平台后就位方法与地下室方式相同。主要设备序号设备名称设备参数单位数量部位，间接蒸发一次冷水泵（变流量；扬程，转速；电动功率（）；采用进口品牌电机及变频器；水泵效率＞;承压；基础参考尺寸（）带减振台座；服务对象（一期展馆用大温差机组展馆部分）台西区换热站频），间接蒸发一次冷水泵（变频）流量；扬程，转速；电动功率（）；采用个进口品牌电机；水泵效率＞;承压；基础参考尺寸（）带减振台座；服务对象（一期会议中心用大温差机组）台西区换热站，间接蒸发一次冷水泵（变频）流量；扬程，转速；电动功率（）；采用个进口品牌电机；水泵效率＞;承压；基础参考尺寸（）带减振台座；服务对...
