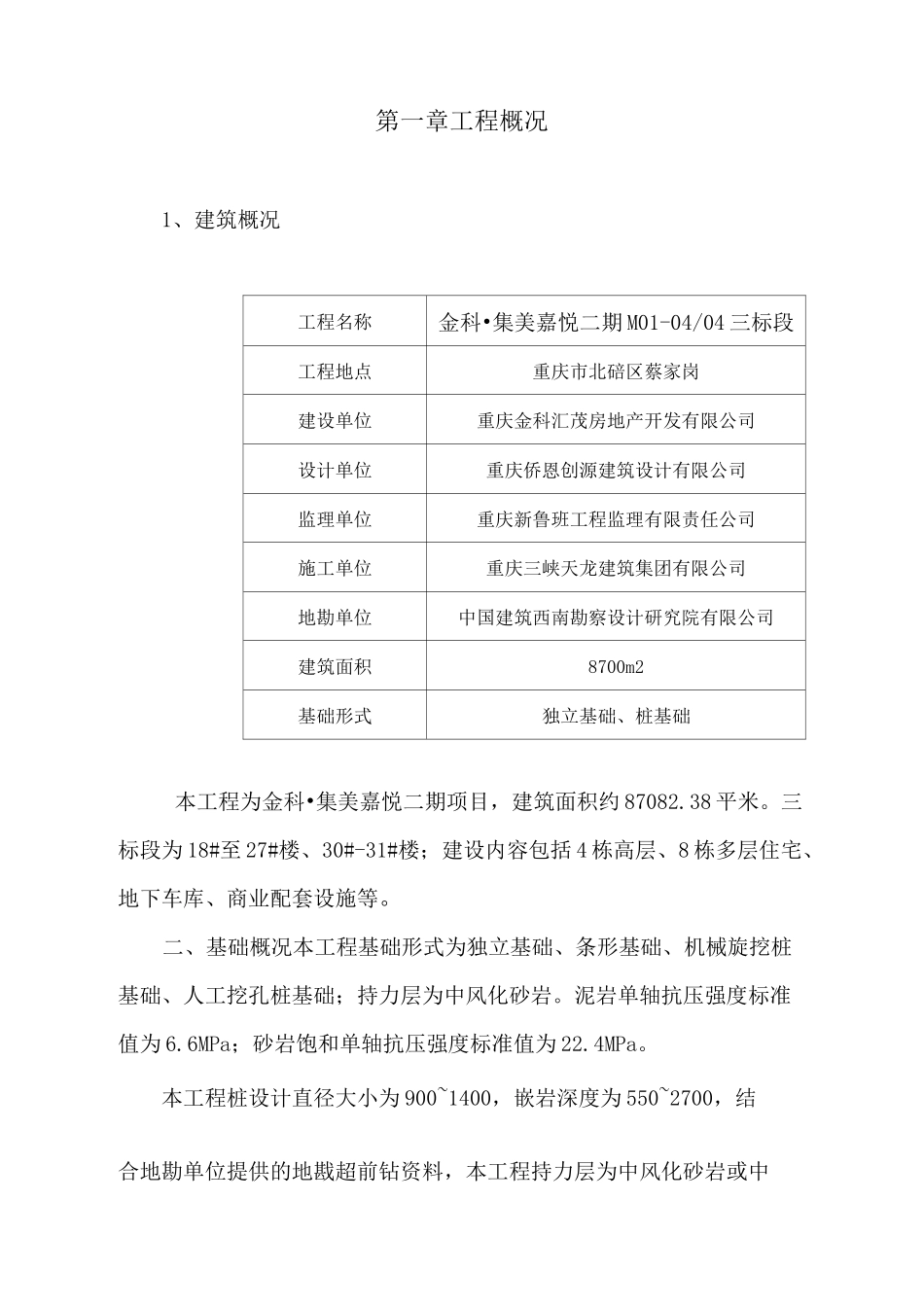

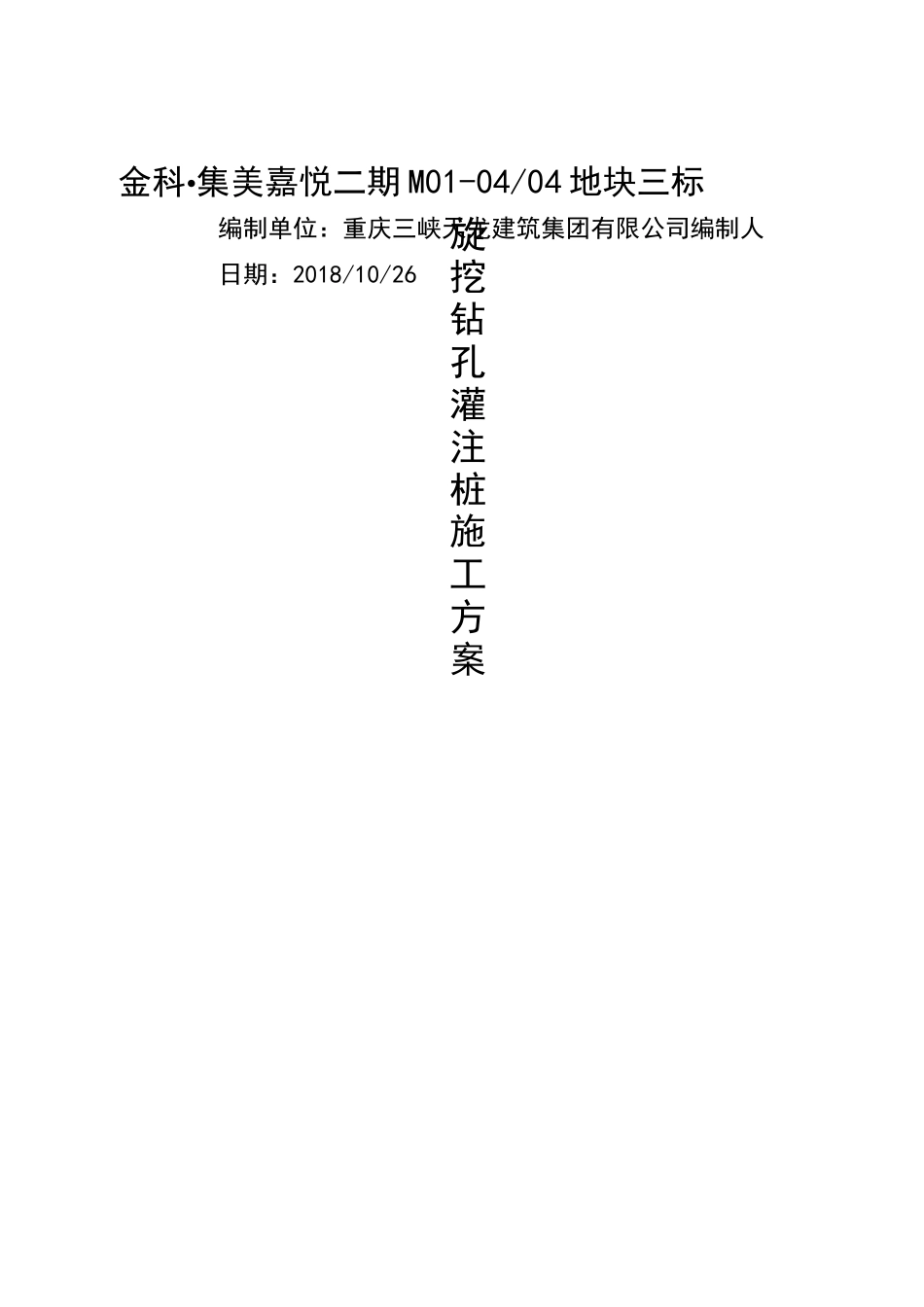

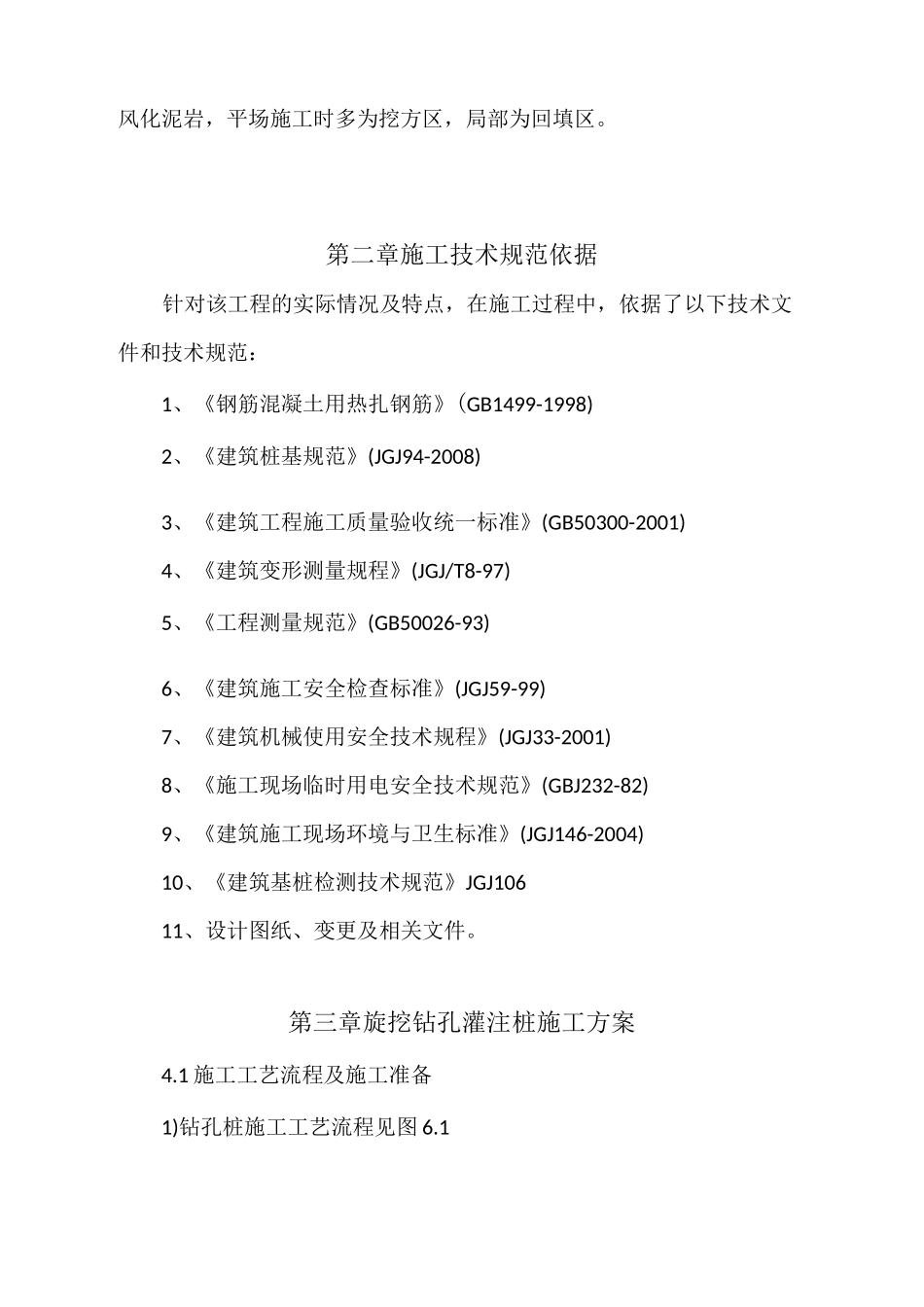

旋挖钻孔灌注桩施工方案金科•集美嘉悦二期 M01-04/04 地块三标编制单位：重庆三峡天龙建筑集团有限公司编制人日期：2018/10/26第一章工程概况1、建筑概况工程名称金科•集美嘉悦二期 M01-04/04 三标段工程地点重庆市北碚区蔡家岗建设单位重庆金科汇茂房地产开发有限公司设计单位重庆侨恩创源建筑设计有限公司监理单位重庆新鲁班工程监理有限责任公司施工单位重庆三峡天龙建筑集团有限公司地勘单位中国建筑西南勘察设计研究院有限公司建筑面积8700m2基础形式独立基础、桩基础本工程为金科•集美嘉悦二期项目，建筑面积约 87082.38 平米。三标段为 18#至 27#楼、30#-31#楼；建设内容包括 4 栋高层、8 栋多层住宅、地下车库、商业配套设施等。二、基础概况本工程基础形式为独立基础、条形基础、机械旋挖桩基础、人工挖孔桩基础；持力层为中风化砂岩。泥岩单轴抗压强度标准值为 6.6MPa；砂岩饱和单轴抗压强度标准值为 22.4MPa。本工程桩设计直径大小为 900~1400，嵌岩深度为 550~2700，结合地勘单位提供的地戡超前钻资料，本工程持力层为中风化砂岩或中风化泥岩，平场施工时多为挖方区，局部为回填区。第二章施工技术规范依据针对该工程的实际情况及特点，在施工过程中，依据了以下技术文件和技术规范：1、《钢筋混凝土用热扎钢筋》(GB1499-1998)2、《建筑桩基规范》(JGJ94-2008)3、《建筑工程施工质量验收统一标准》(GB50300-2001)4、《建筑变形测量规程》(JGJ/T8-97)5、《工程测量规范》(GB50026-93)6、《建筑施工安全检查标准》(JGJ59-99)7、《建筑机械使用安全技术规程》(JGJ33-2001)8、《施工现场临时用电安全技术规范》(GBJ232-82)9、《建筑施工现场环境与卫生标准》(JGJ146-2004)10、《建筑基桩检测技术规范》JGJ10611、设计图纸、变更及相关文件。第三章旋挖钻孔灌注桩施工方案4.1 施工工艺流程及施工准备1)钻孔桩施工工艺流程见图 6.11 涮盘*Lj 潇孔 h*1 钳淞2) 施工准备设备进场安装调试，材料米购和送检。4.2 钻孔灌注桩施工质量控制工程施工过程中将严格遵循《建筑桩基技术规范》(TGJ-94-2008),并按设计要求组织施工。(1)施工放线① 由建设方会同城市规划部门移交定位基准点和水平高程点。测量校核无误后签证，并做好永久性标记和保护。② 测量仪器，采用全站仪和水准仪，并经计量局检验标定。③ 复核坐标建立测量网络，绘出测量成果图。④ 测量偏差控制在 5mm 以内。⑤ 每桩必须进行测量放点、钻头中心对...
