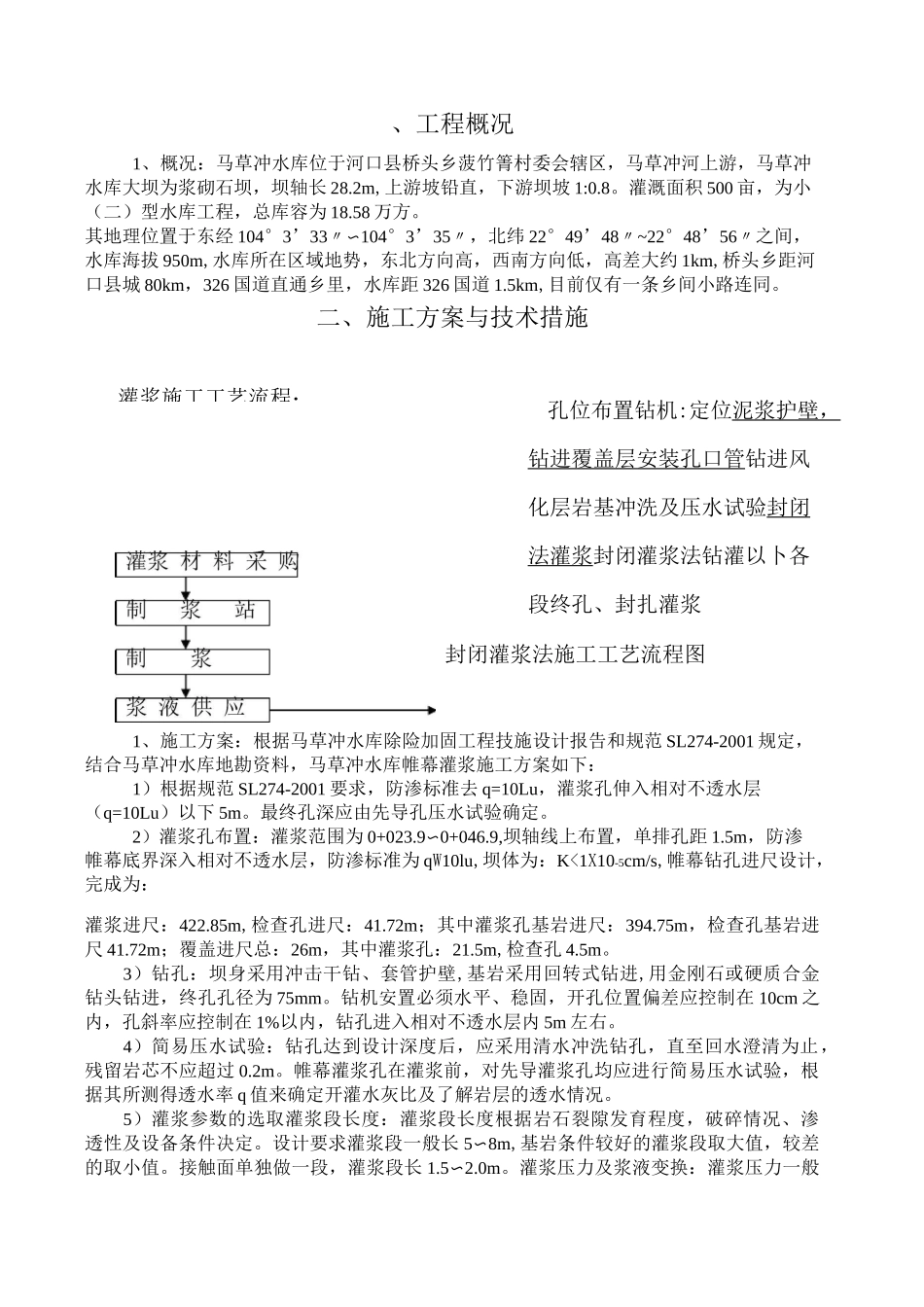

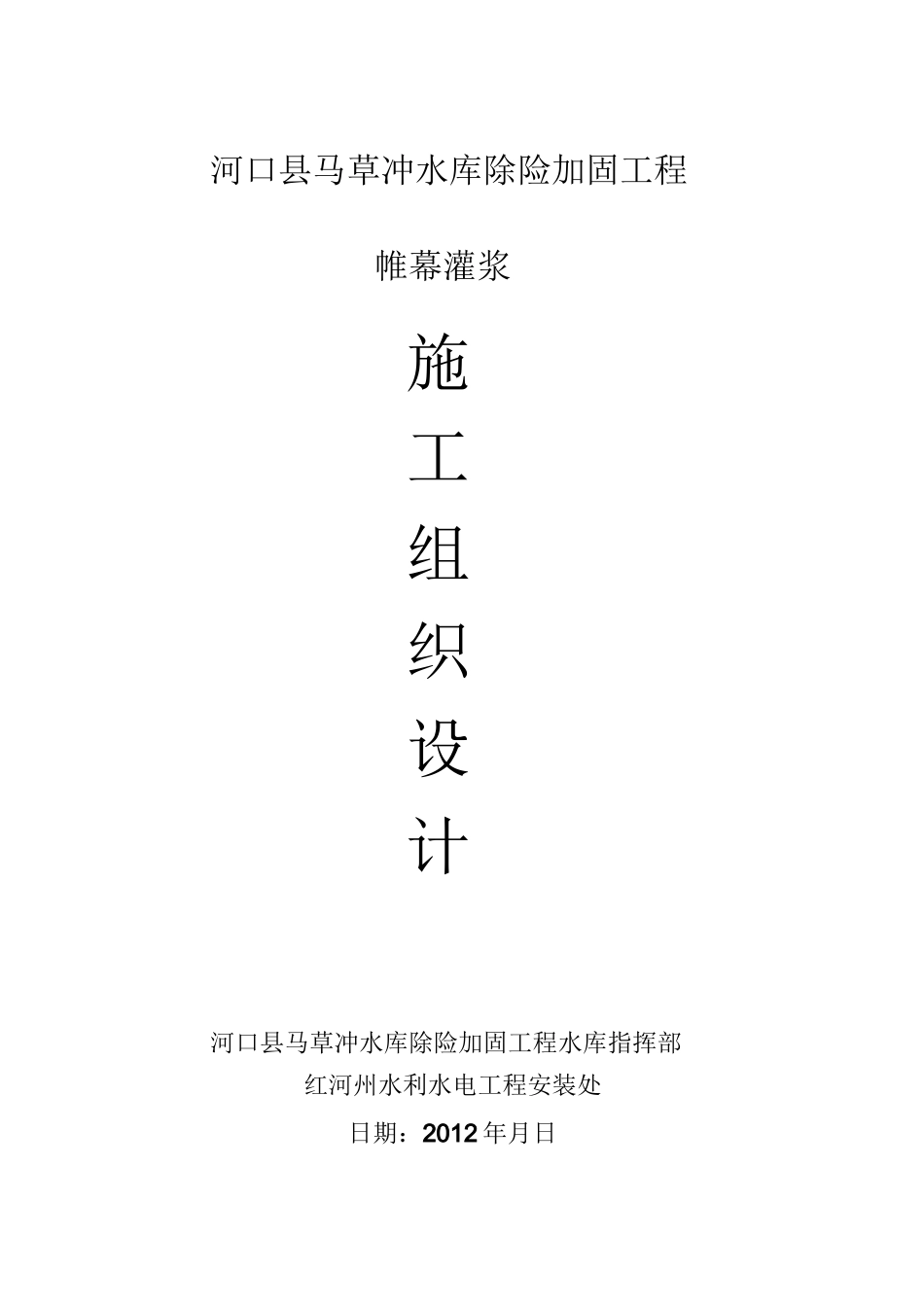

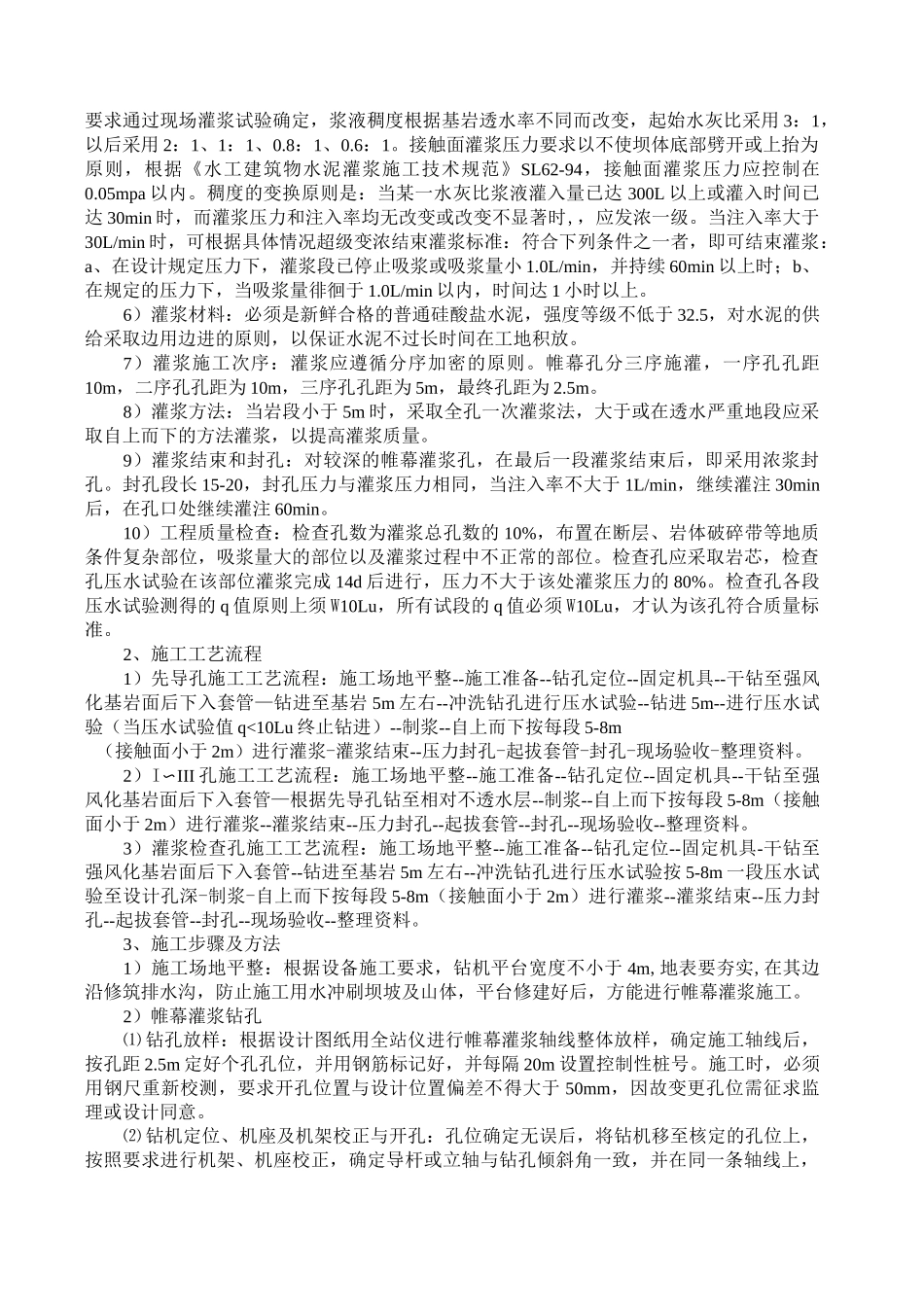

河口县马草冲水库除险加固工程帷幕灌浆施工组织设计河口县马草冲水库除险加固工程水库指挥部红河州水利水电工程安装处日期：2012 年月日灌浆施工工艺流程：、工程概况1、概况：马草冲水库位于河口县桥头乡菠竹箐村委会辖区，马草冲河上游，马草冲水库大坝为浆砌石坝，坝轴长 28.2m,上游坡铅直，下游坝坡 1:0.8。灌溉面积 500 亩，为小（二）型水库工程，总库容为 18.58 万方。其地理位置于东经 104°3’33〃〜104°3’35〃，北纬 22°49’48〃~22°48’56〃之间，水库海拔 950m,水库所在区域地势，东北方向高，西南方向低，高差大约 1km,桥头乡距河口县城 80km，326 国道直通乡里，水库距 326 国道 1.5km,目前仅有一条乡间小路连同。二、施工方案与技术措施孔位布置钻机:定位泥浆护壁 ， 钻进覆盖层安装孔口管钻进风化层岩基冲洗及压水试验封闭法灌浆封闭灌浆法钻灌以卜各段终孔、封扎灌浆封闭灌浆法施工工艺流程图1、施工方案：根据马草冲水库除险加固工程技施设计报告和规范 SL274-2001 规定，结合马草冲水库地勘资料，马草冲水库帷幕灌浆施工方案如下：1）根据规范 SL274-2001 要求，防渗标准去 q=10Lu，灌浆孔伸入相对不透水层（q=10Lu）以下 5m。最终孔深应由先导孔压水试验确定。2）灌浆孔布置：灌浆范围为 0+023.9〜0+046.9,坝轴线上布置，单排孔距 1.5m，防渗帷幕底界深入相对不透水层，防渗标准为 qW10lu,坝体为：K<1X10-5cm/s,帷幕钻孔进尺设计，完成为：灌浆进尺：422.85m,检查孔进尺：41.72m；其中灌浆孔基岩进尺：394.75m，检查孔基岩进尺 41.72m；覆盖进尺总：26m，其中灌浆孔：21.5m,检查孔 4.5m。3）钻孔：坝身采用冲击干钻、套管护壁,基岩采用回转式钻进,用金刚石或硬质合金钻头钻进，终孔孔径为 75mm。钻机安置必须水平、稳固，开孔位置偏差应控制在 10cm 之内，孔斜率应控制在 1%以内，钻孔进入相对不透水层内 5m 左右。4）简易压水试验：钻孔达到设计深度后，应采用清水冲洗钻孔，直至回水澄清为止，残留岩芯不应超过 0.2m。帷幕灌浆孔在灌浆前，对先导灌浆孔均应进行简易压水试验，根据其所测得透水率 q 值来确定开灌水灰比及了解岩层的透水情况。5）灌浆参数的选取灌浆段长度：灌浆段长度根据岩石裂隙发育程度，破碎情况、渗透性及设备条件决定。设计要求灌浆段一般长 5〜8m,基岩条件较好的灌浆段取大值，较差的取小值。接触面单独做一段，灌浆段长 1.5〜2.0m。灌浆压力及浆液变换...
