底板及导墙模板支设技术交底VIP免费

底板及导墙模板支设技术交底_第1页
1/9
底板及导墙模板支设技术交底_第2页
2/9

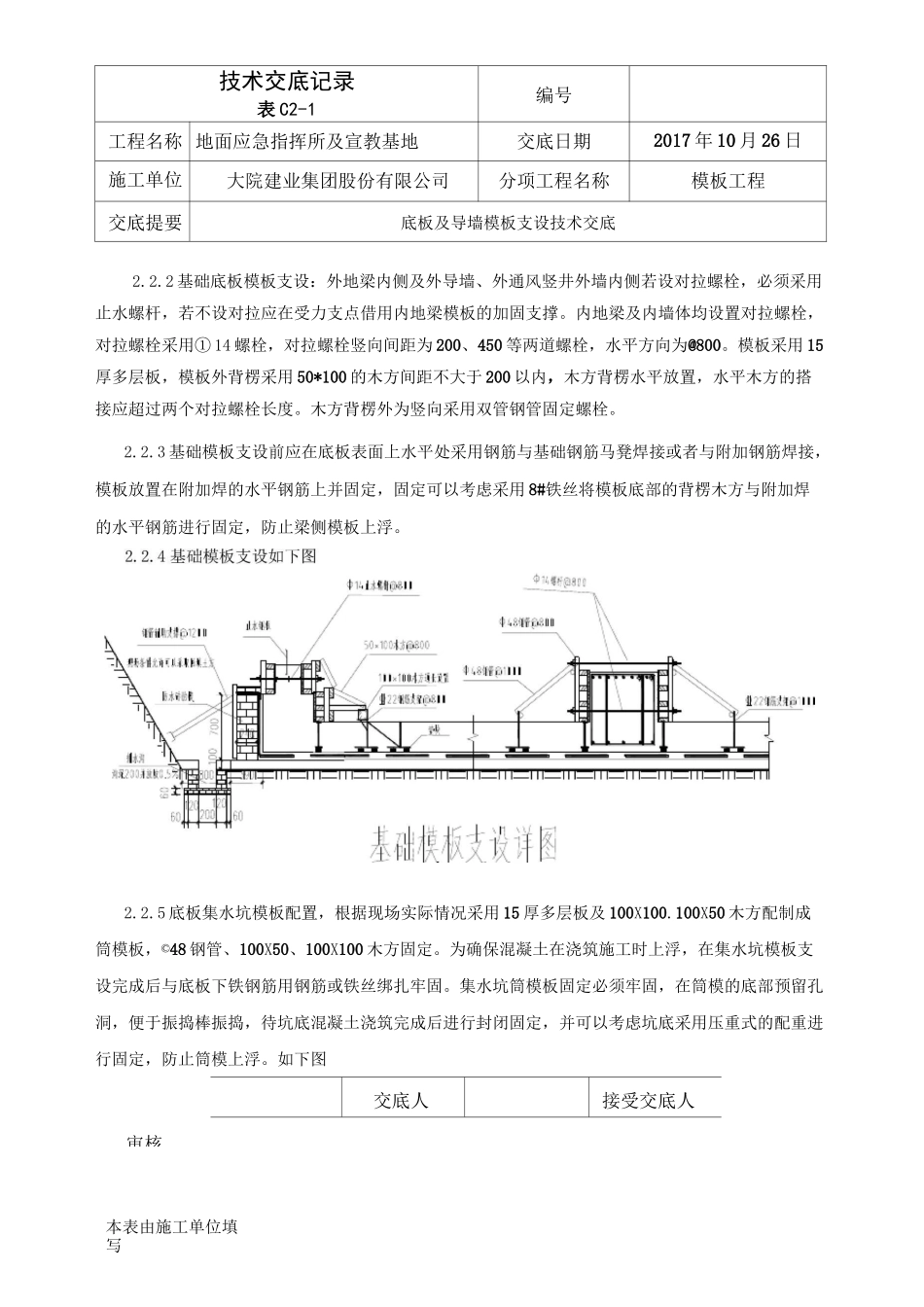

底板及导墙模板支设技术交底_第3页
3/9
本表由施工单位填写审核交底人接受交底人技术交底记录表 C2-1编号工程名称 地面应急指挥所及宣教基地交底日期2017 年 10 月 26 日施工单位大院建业集团股份有限公司分项工程名称模板工程交底提要底板及导墙模板支设技术交底交底内容:1、作业准备1.1 机具准备1.1.1 施工机具:电锯、扳手、撬棍、手锯、锤子、打眼电钻、水平尺、钢卷尺、线坠等。1.1.2 运输机具:现场采用塔吊进行吊装。1.1.3 机具的使用、存放:现场机具均存放在东侧库房,并派专人进行使用、维修管理。1.2 材料准备1.2.1 多层板:915X1830X15mm,木方:100X100mm、50X100mm(加工高度、厚度一致)、① 14 止水片的对拉螺栓、普通对拉螺栓、碗扣、脱模剂、钢钉、顶杆等。1.2.2 支撑系统为巾 48 钢管、扣件、可调支撑头。1.3 作业条件1.3.1 底板放线,并验收合格。2、施工操作工艺措施及主要做法要求地下室底板模板采用砖胎模,导墙模板采用木模。2.1 工艺流程砌筑砖胎模(完成防水层及保护层施工)一弹模板就位线一安装一侧模板一穿对拉螺栓一安装另一侧模板一紧固穿墙螺栓一搭设模板支撑一校正模板垂直度一检查验收。2.2 模板做法2.2.1 基础垫层模板采用 50*100 木方支设,固定采用 C12 短钢筋@1000 支设固定,见下图所示:53X10 休 方 本表由施工单位填写姑 2 炬钢筋固乓ST———_O111-111111111111111本表由施工单位填写审核交底人接受交底人技术交底记录表 C2-1编号工程名称 地面应急指挥所及宣教基地交底日期2017 年 10 月 26 日施工单位大院建业集团股份有限公司分项工程名称模板工程交底提要底板及导墙模板支设技术交底2.2.2 基础底板模板支设:外地梁内侧及外导墙、外通风竖井外墙内侧若设对拉螺栓,必须采用止水螺杆,若不设对拉应在受力支点借用内地梁模板的加固支撑。内地梁及内墙体均设置对拉螺栓,对拉螺栓采用① 14 螺栓,对拉螺栓竖向间距为 200、450 等两道螺栓,水平方向为@800。模板采用 15厚多层板,模板外背楞采用 50*100 的木方间距不大于 200 以内,木方背楞水平放置,水平木方的搭接应超过两个对拉螺栓长度。木方背楞外为竖向采用双管钢管固定螺栓。2.2.3 基础模板支设前应在底板表面上水平处采用钢筋与基础钢筋马凳焊接或者与附加钢筋焊接,模板放置在附加焊的水平钢筋上并固定,固定可以考虑采用 8#铁丝将模板底部的背楞木方与附加焊的水平钢筋进行固定,防止梁侧模板上浮。2.2.5 底板集水坑模板配置...
