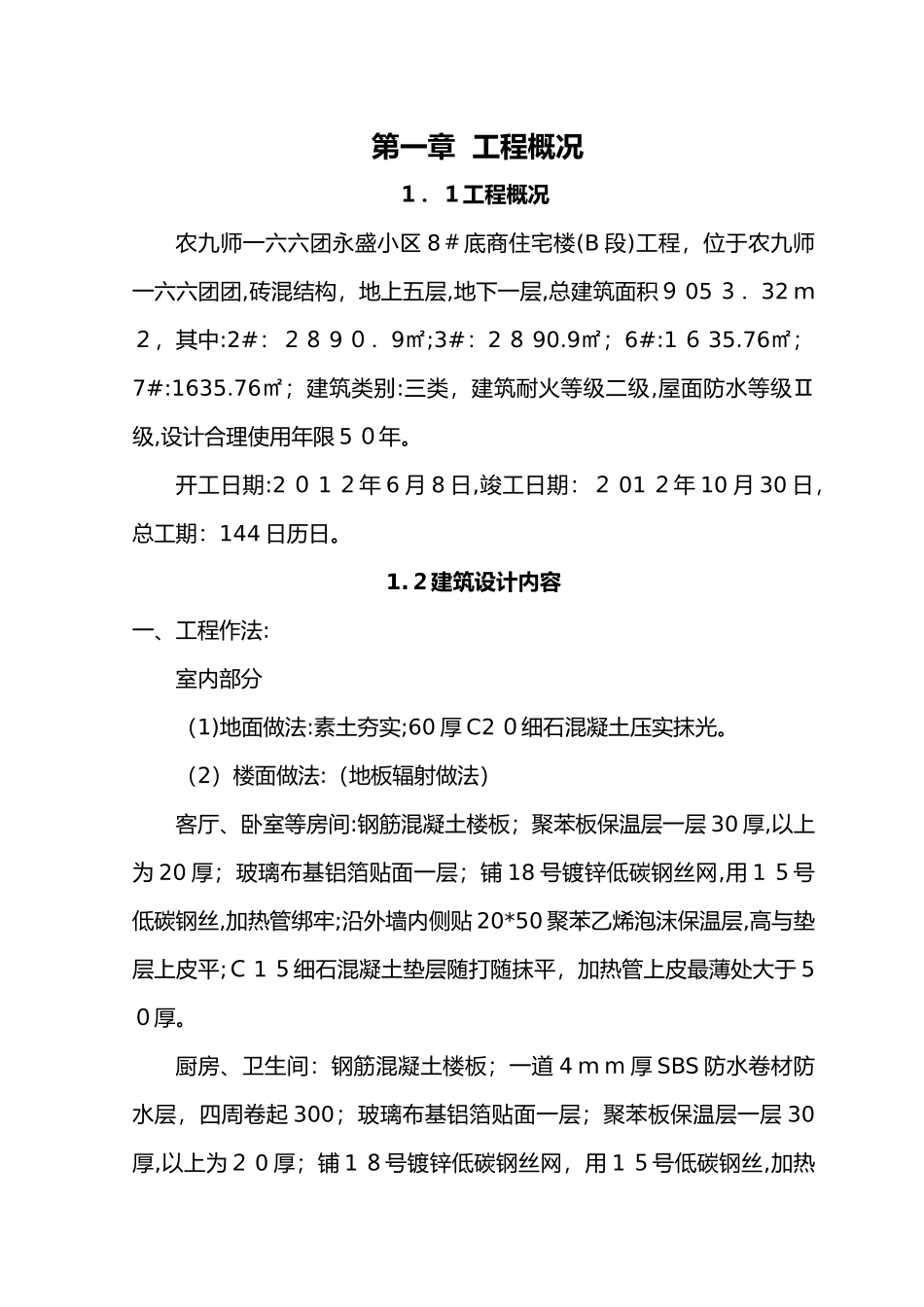

第一章工程概况１．１工程概况农九师一六六团永盛小区8＃底商住宅楼(B段)工程，位于农九师一六六团团,砖混结构，地上五层,地下一层,总建筑面积９05３．32ｍ２，其中:2#：２８9０．9㎡;3#：2８90.9㎡；6#:1６35.76㎡；7#:1635.76㎡；建筑类别:三类，建筑耐火等级二级,屋面防水等级Ⅱ级,设计合理使用年限5０年。开工日期:2０1２年6月8日,竣工日期：２01２年10月30日，总工期：144日历日。1.２建筑设计内容一、工程作法:室内部分（1)地面做法:素土夯实;60厚C2０细石混凝土压实抹光。（2）楼面做法:（地板辐射做法）客厅、卧室等房间:钢筋混凝土楼板；聚苯板保温层一层30厚,以上为20厚；玻璃布基铝箔贴面一层；铺18号镀锌低碳钢丝网,用1５号低碳钢丝,加热管绑牢;沿外墙内侧贴20*50聚苯乙烯泡沫保温层,高与垫层上皮平;Ｃ1５细石混凝土垫层随打随抹平，加热管上皮最薄处大于5０厚。厨房、卫生间：钢筋混凝土楼板；一道4ｍm厚SBS防水卷材防水层，四周卷起300；玻璃布基铝箔贴面一层；聚苯板保温层一层30厚,以上为２0厚；铺1８号镀锌低碳钢丝网，用1５号低碳钢丝,加热管绑牢;C１5细石混凝土垫层随打随抹平,从门口向地漏找坡1％坡,加热管上皮最薄处大于30厚；1.5厚聚氯酯防水涂料膜防水层，四周卷起３0０。楼梯地面及外阳台地面：20厚1:2．5水泥砂浆抹面压实赶光;素水泥浆结合层一道。（3）内墙面楼梯间：15厚１:３水泥砂浆打底;5厚1：２．５水泥砂浆罩面压光；５厚1:2．５水泥砂浆罩面压光;刷白色内墙涂料两道。地下室：清水砖墙1：2水泥砂浆勾缝；刷大白浆。卫生间、厨房:１2厚水泥砂浆打底划毛；12厚1：2水泥砂浆打底划毛；6厚１：2水泥砂浆结合层。其余房间：1０厚1：3水泥砂浆打底;8厚1:1:4混合砂浆抹面;6厚１：2水泥砂浆结合层。顶棚地下室、楼梯间外其余房间：板底腻子刮平，现浇钢筋混凝土板。扶手:楼梯：Φ16圆钢栏杆，栏杆间距1１0，水平段长大于5０0时栏杆高１050，铁栏杆表面刷防锈漆一遍,找腻子一遍,豆绿绿色调合漆两遍。室外部分外墙面贴９０厚EPS板保温,屋面设1２0厚EＰS板保温层，外挑阳台底板设120厚EPS板保温板,地下室顶板侧均贴８0厚EPS板保温板。外墙二、四层沿楼板位置设置300mm宽燃烧性能为A级的保温材料防火隔离带,女儿墙屋面与外墙交界处,屋面开口部位（上人孔）四周的保温层采用防火隔离带宽度不小于５00ｍｍ的A级保温材料。二、屋面做法非上人屋面(自上而下):7mｍ厚SBＳ（3mm＋4mm厚上层带页岩）；３0厚Ｃ20细石混凝土找平层;碎加气块找２％坡最薄处为30；１２0厚EPＳ板保温;隔气层:乳化沥青一道；钢筋混凝土板。三、建筑节能设计围护结构部位保温构造做法做法材料名称及厚度(mm)屋面保温层EＰS板120厚结构层钢筋混凝土100厚外墙保温层EＰS板90厚围护结构２40厚粘土多孔砖接触室外空气的架空或外挑楼板保温层ＥPS板1２0厚楼板钢筋混凝土1０0厚外门采用保温、可视电子对讲门阳台门下部门芯板做法聚氯乙烯塑料门,双层门芯板之间采用2０厚EPＳ保温板。门选型节能外门外窗选用窗型:四腔三密封,玻璃塑钢窗玻璃。1.3结构设计说明一、建筑场地自然条件地基土质为圆砾,地基承载力特征值：２40kpａ，地基土标准冻深1.5m。勘探深度50m内未见地下水。建筑物安全等级二级，砌体施工质量控制等级B级。二、地基基础基础应置于圆砾层上，地基基础设计等级为丙级，基础为砖基础。基础施工完后，用不含对基础有侵蚀作用的戈壁土或黄土分层回填夯实，压实系数≥0.94。三、墙体标高±0.00m以下的墙体采用普通烧结粘土砖，砖强度等级ＭU10,水泥砂浆强度等级Ｍ10。±0.00m以上所有墙体采用烧结多孔粘土砖,砖强度等级MU10,标高±0．00—2．7m混合砂浆强度等级M1０,标高2．7m—8．3ｍ，混合砂浆强度等级Ｍ7.5，标高8.３以上混合砂浆强度等级M5,砖砌女儿墙采用砖强度等级MU10混合砂浆强度等级M５.0。填充墙采用Ｍ５．0混合砂浆砌A３0加气块。四、钢筋混凝土构件钢筋混凝土梁、板、柱等现浇构件，混凝土强度等级为C2０，钢筋为ＨPＢ２35级，HＲＢ335级;RRB5５0,未注明受力钢筋混凝土保护层厚度：板20，梁、柱3０。一层窗下三皮砖灰缝内外墙设水平钢筋。顶层墙体门窗洞口过梁上三皮砖灰缝内...
