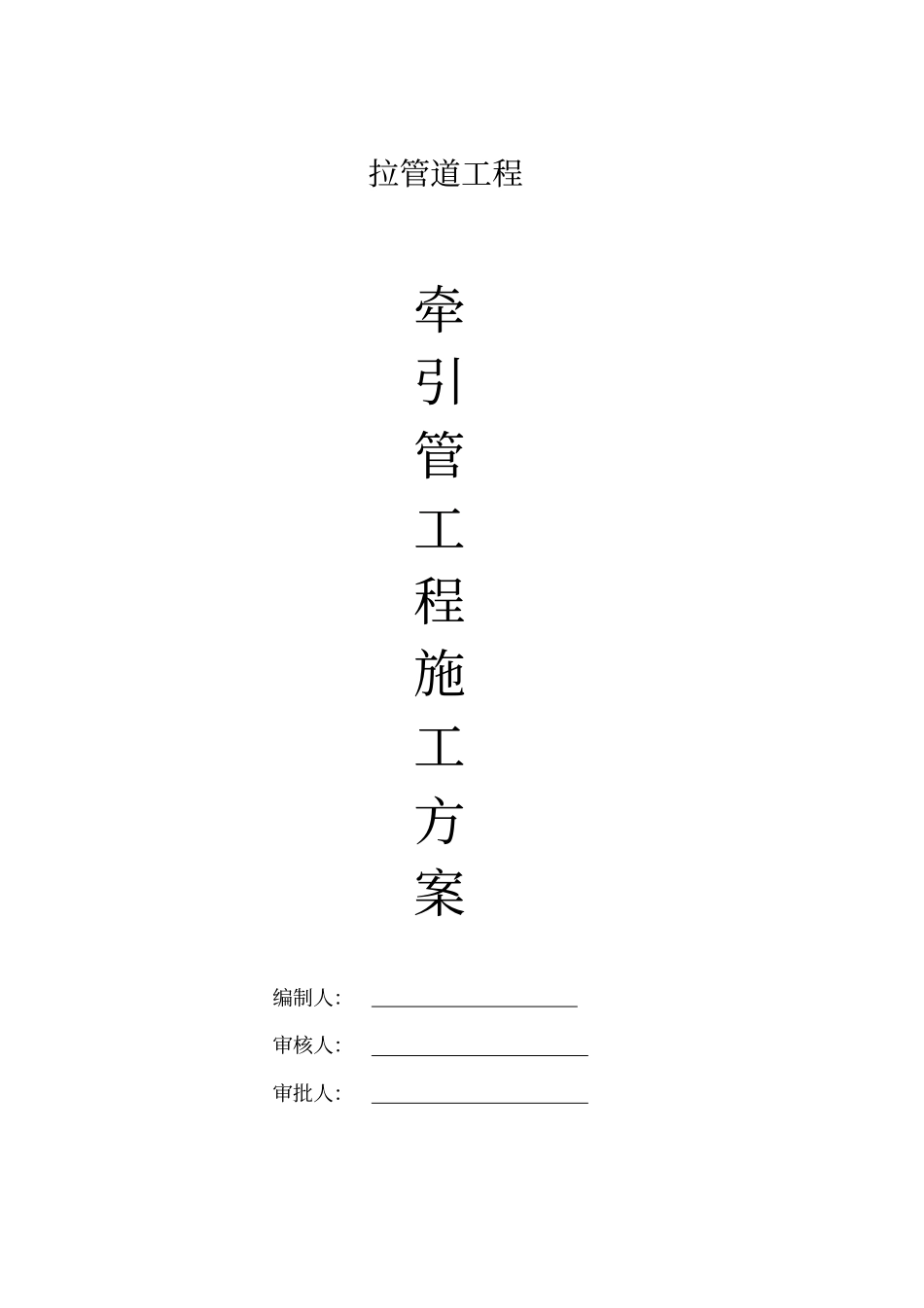

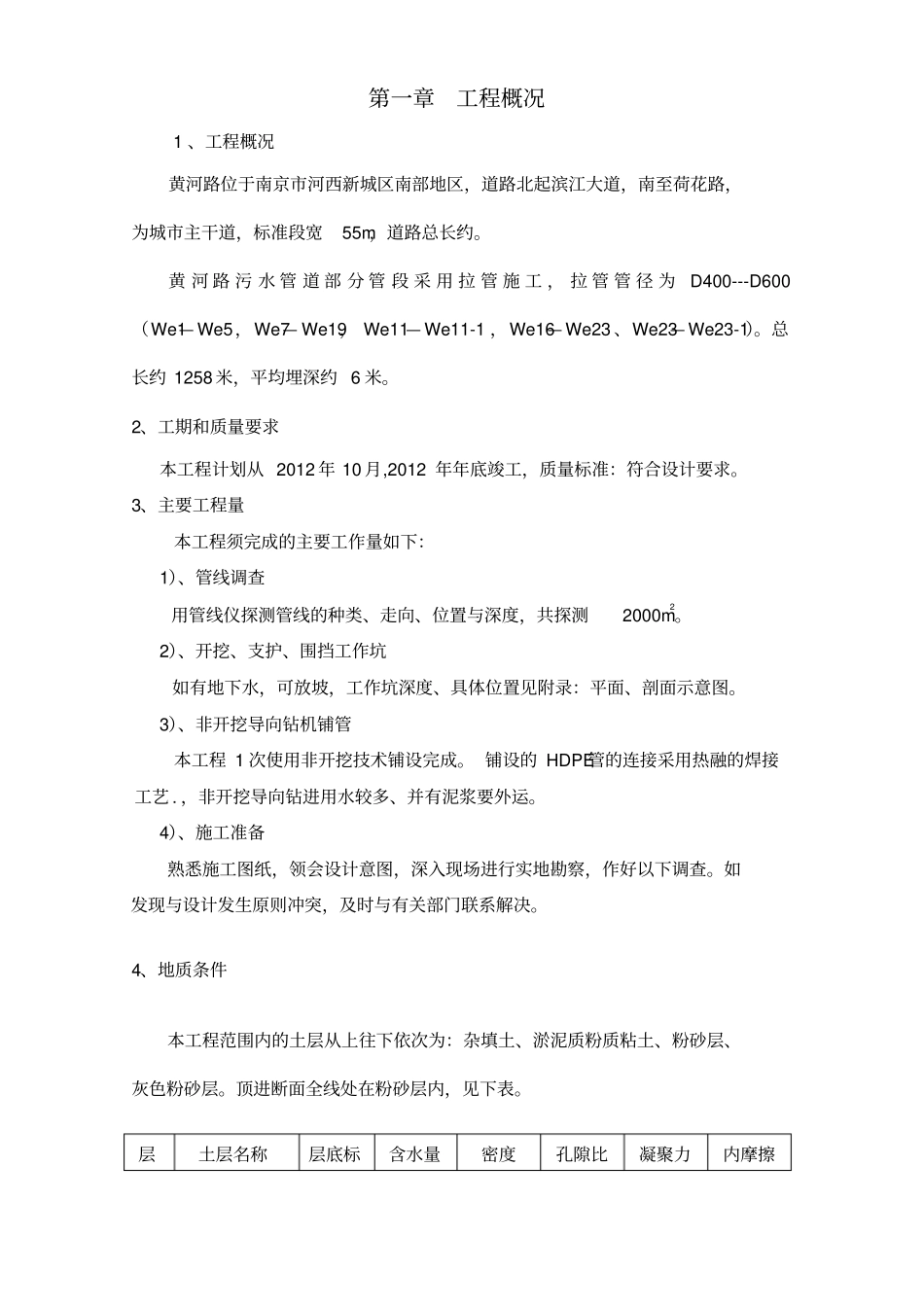

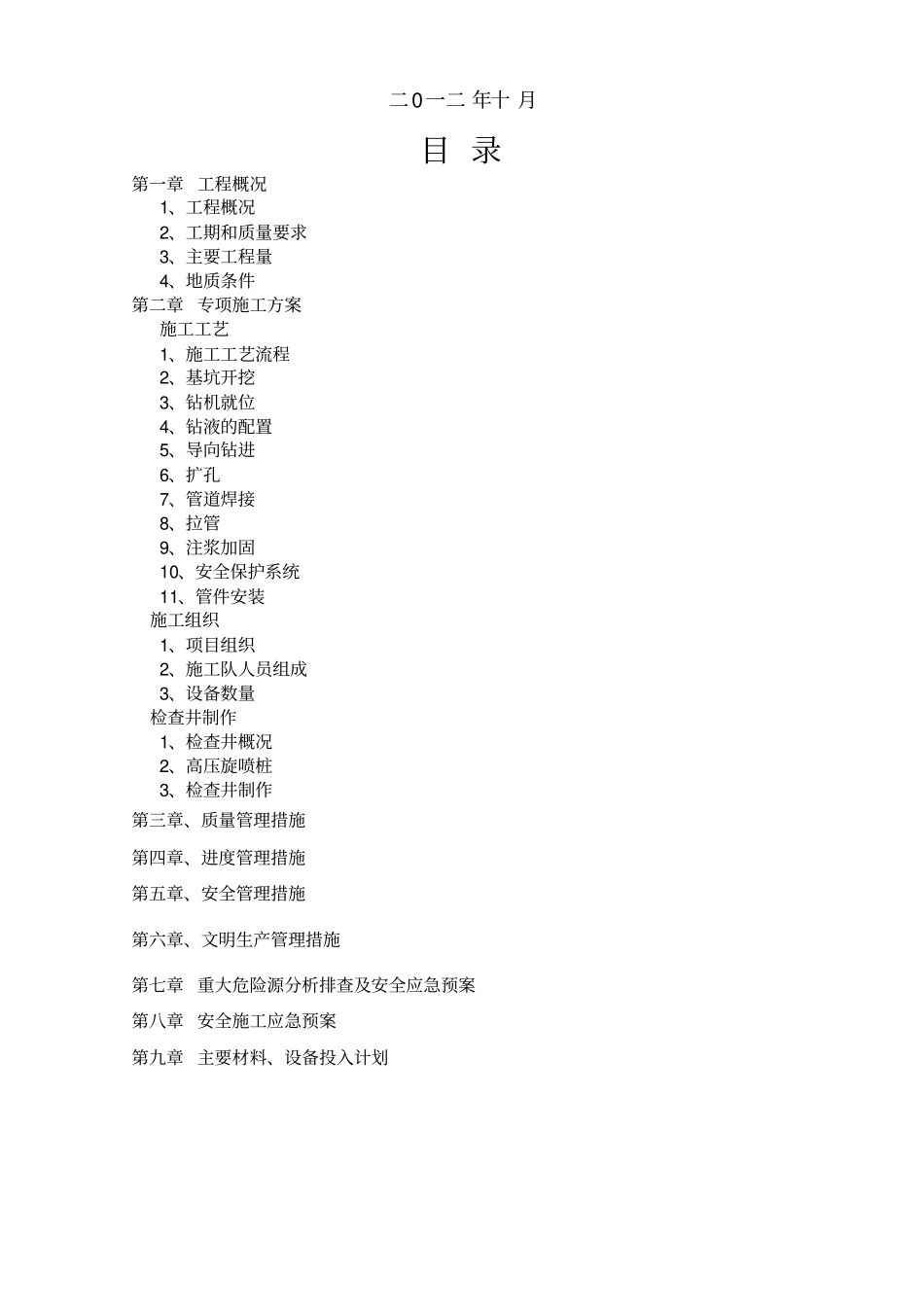

拉管道工程牵引管工程施工方案编制人：审核人：审批人：二0一二 年十 月目 录第一章 工程概况1、工程概况2、工期和质量要求3、主要工程量4、地质条件第二章 专项施工方案施工工艺1、施工工艺流程2、基坑开挖3、钻机就位4、钻液的配置5、导向钻进6、扩孔7、管道焊接8、拉管9、注浆加固10、安全保护系统11、管件安装施工组织1、项目组织2、施工队人员组成3、设备数量检查井制作1、检查井概况2、高压旋喷桩3、检查井制作第三章、质量管理措施第四章、进度管理措施第五章、安全管理措施第六章、文明生产管理措施第七章 重大危险源分析排查及安全应急预案第八章 安全施工应急预案第九章 主要材料、设备投入计划第一章工程概况 1 、工程概况黄河路位于南京市河西新城区南部地区，道路北起滨江大道，南至荷花路，为城市主干道，标准段宽55m，道路总长约。黄 河 路 污 水 管 道 部 分 管 段 采 用 拉 管 施 工 ， 拉 管 管 径 为D400---D600（We1— We5 ，We7— We19， We11— We11-1 ，We16— We23 、We23— We23-1）。总长约 1258 米，平均埋深约 6 米。2、工期和质量要求本工程计划从 2012 年 10 月,2012 年年底竣工，质量标准：符合设计要求。3、主要工程量本工程须完成的主要工作量如下：1）、管线调查用管线仪探测管线的种类、走向、位置与深度，共探测2000m2。2）、开挖、支护、围挡工作坑如有地下水，可放坡，工作坑深度、具体位置见附录：平面、剖面示意图。3）、非开挖导向钻机铺管本工程 1 次使用非开挖技术铺设完成。 铺设的 HDPE管的连接采用热融的焊接工艺 . ，非开挖导向钻进用水较多、并有泥浆要外运。4）、施工准备熟悉施工图纸，领会设计意图，深入现场进行实地勘察，作好以下调查。如发现与设计发生原则冲突，及时与有关部门联系解决。4、地质条件本工程范围内的土层从上往下依次为：杂填土、淤泥质粉质粘土、粉砂层、灰色粉砂层。顶进断面全线处在粉砂层内，见下表。层土层名称层底标含水量密度孔隙比凝聚力内摩擦号高WkN/m3ec(kpa)角φ1杂填土层18 213粉细砂层4粉细砂层5、编制说明参照部分有关施工规范、质量检测评定标准，工程技术质量要求及验收规范（GB50268— 2008）国家施工规范：①《室外排水设计规范》(GB50014-2006)；②《城市工程管线综合规范》 （GB50289— 98）；③《建筑工程质量检验评定标准》 （GBJ301— 88）；④《给水排水管道工程施工及验收规范》...
