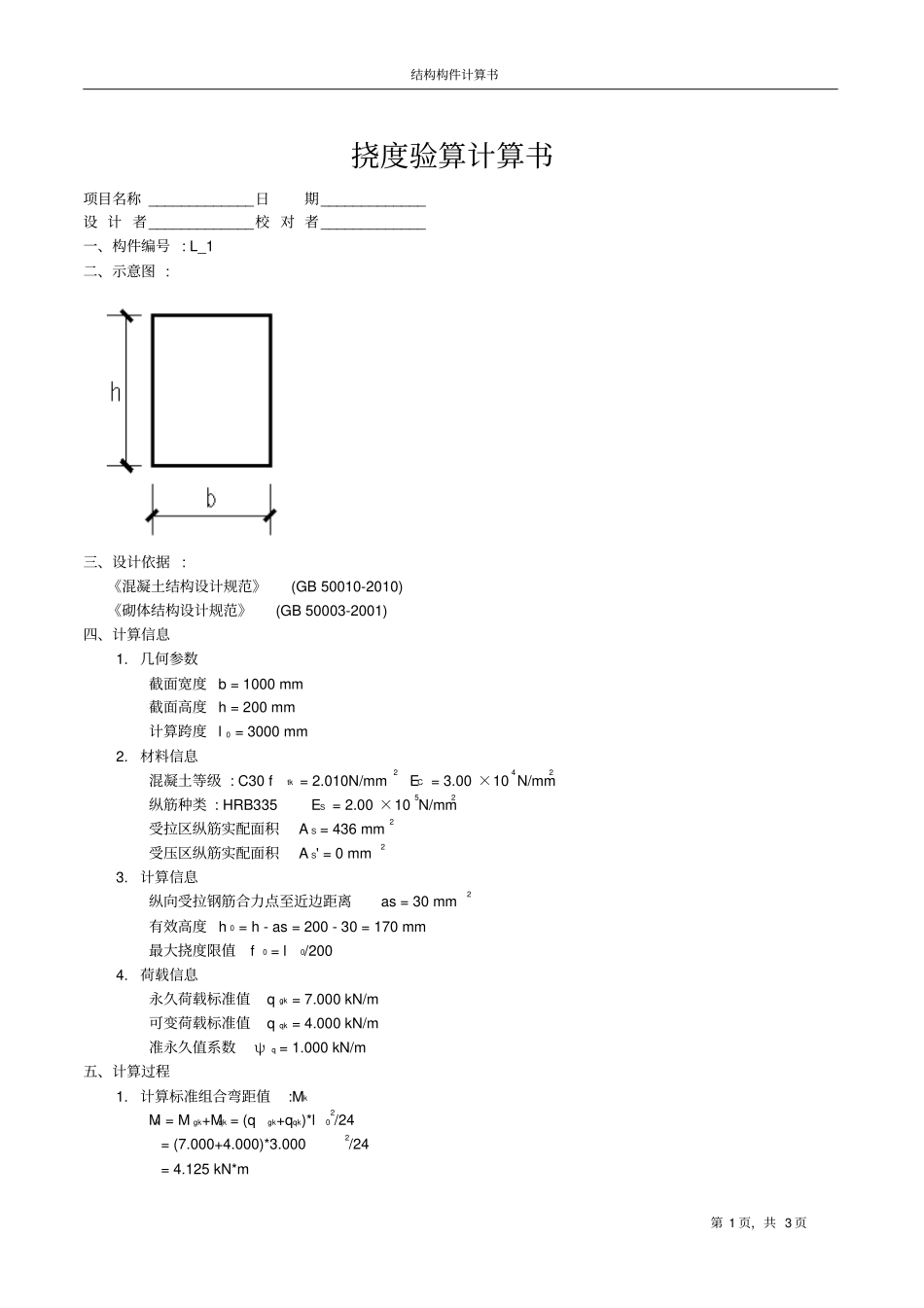

结构构件计算书第 1 页，共 3 页挠度验算计算书项目名称 _____________日期_____________ 设 计 者_____________校 对 者_____________ 一、构件编号 : L_1 二、示意图 : 三、设计依据 : 《混凝土结构设计规范》 (GB 50010-2010) 《砌体结构设计规范》 (GB 50003-2001) 四、计算信息1. 几何参数截面宽度 b = 1000 mm 截面高度 h = 200 mm 计算跨度 l 0 = 3000 mm 2. 材料信息混凝土等级 : C30 ftk = 2.010N/mm2EC = 3.00 ×104N/mm2纵筋种类 : HRB335 ES = 2.00 ×105N/mm2受拉区纵筋实配面积 A S = 436 mm2受压区纵筋实配面积 A S' = 0 mm23. 计算信息纵向受拉钢筋合力点至近边距离 as = 30 mm2有效高度 h 0 = h - as = 200 - 30 = 170 mm 最大挠度限值 f0 = l0/200 4. 荷载信息永久荷载标准值 q gk = 7.000 kN/m 可变荷载标准值 q qk = 4.000 kN/m 准永久值系数ψ q = 1.000 kN/m 五、计算过程1. 计算标准组合弯距值:MkMk = M gk+Mqk = (qgk+qqk)*l02/24 = (7.000+4.000)*3.0002/24 = 4.125 kN*m 结构构件计算书第 2 页，共 3 页2. 计算永久组合弯距值:MqMq = M gk+ψ q*Mqk = (qgk+ψ q*q qk)*l02/24 = (7.000+1.0*4.000)*3.0002/24 = 4.125 kN*m 3. 计算受弯构件的短期刚度:B S 3.1 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σSk = M k/(0.87*h0*AS) = (4.125 ×106/(0.87*170*436) = 63.969 N/mm2σSq = M q/(0.87*h0*AS) = (4.125 ×106/(0.87*170*436) = 63.969 N/mm2 3.2 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积 :A te= 0.5*b*h = 0.5*1000*200 = 100000mm2ρte = A S/A te = 436/100000 = 0.436% 3.3 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ k = 1.1-0.65*ftk /( ρte *σSk) = 1.1-0.65*2.01/(0.436%*63.969) = -3.584 ψ q = 1.1-0.65*ftk /( ρte *σSq) = 1.1-0.65*2.01/(0.436%*63.969) = -3.584 当 ψ k < 0.2时, 取 ψ k = 0.2 当 ψ q < 0.2时, 取 ψ q = 0.2 3.4 计算钢筋弹性模量与混凝土模量的比值αEαE = ES/E c = 2.00 ×105/3.00 ×104 = 6.667 3.5 计算受压翼缘面积与腹板有效面积的比值γf ' 矩形截面 : γf ' = 0...
