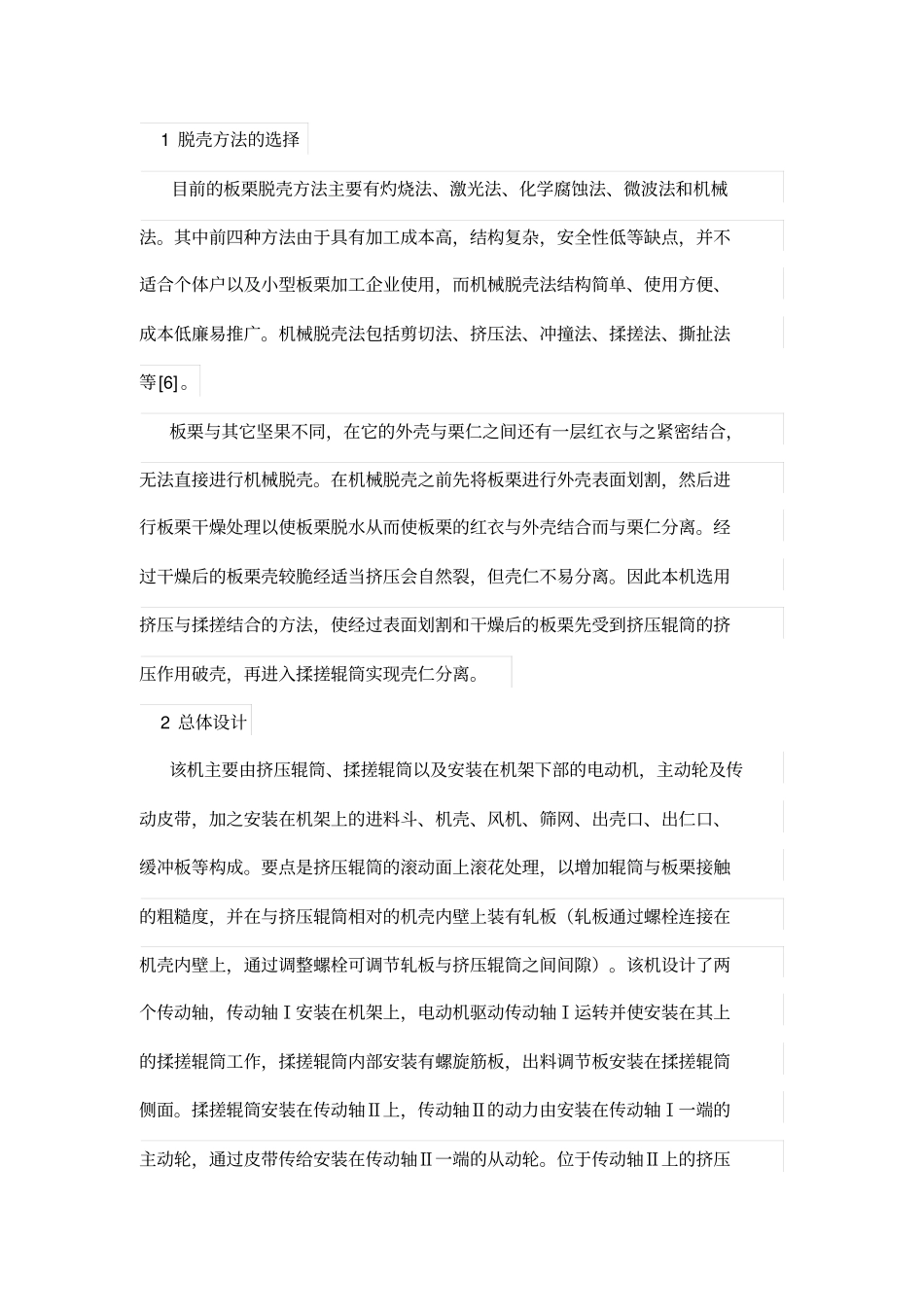

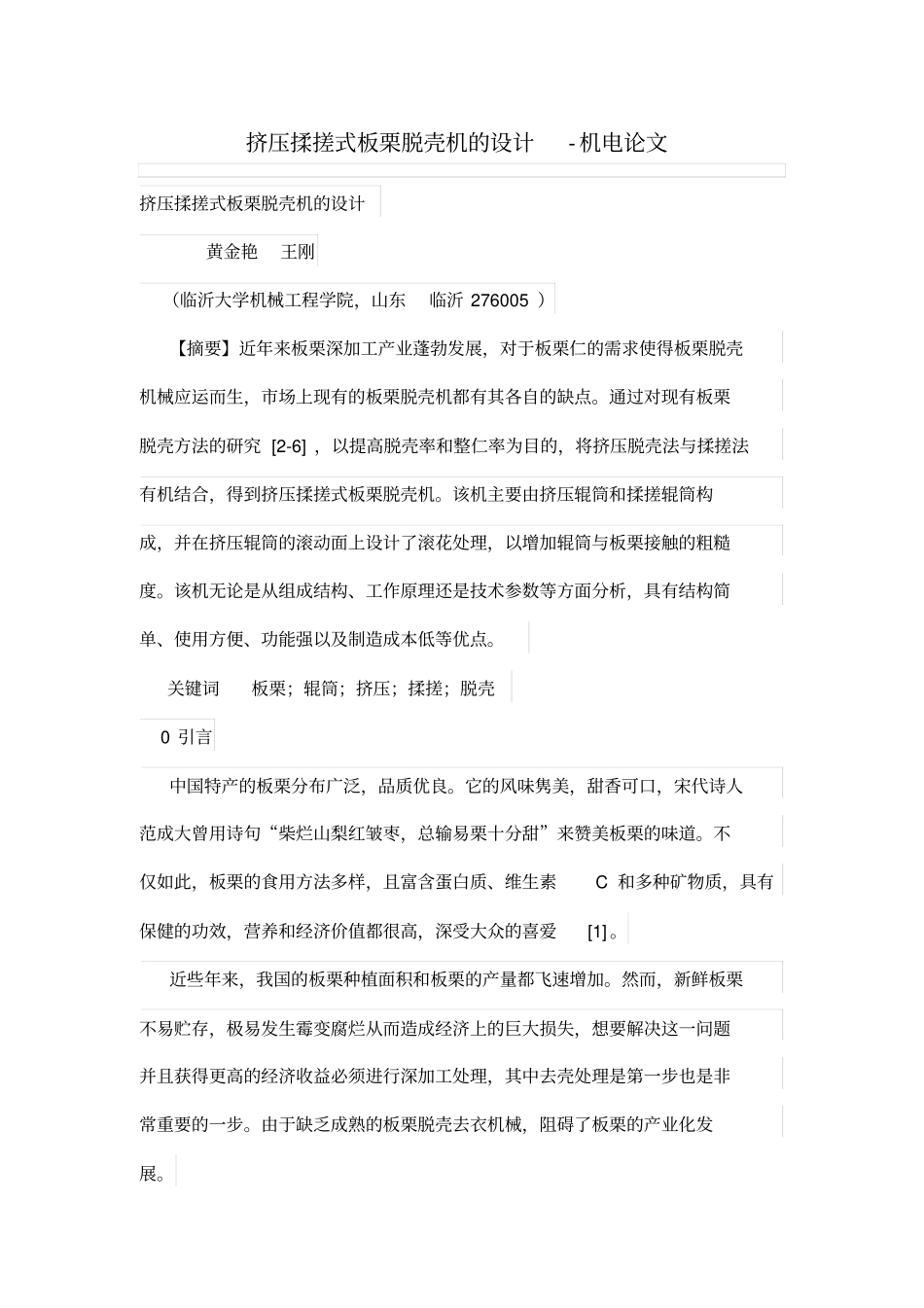

挤压揉搓式板栗脱壳机的设计-机电论文挤压揉搓式板栗脱壳机的设计黄金艳王刚（临沂大学机械工程学院，山东临沂 276005 ）【摘要】近年来板栗深加工产业蓬勃发展，对于板栗仁的需求使得板栗脱壳机械应运而生，市场上现有的板栗脱壳机都有其各自的缺点。通过对现有板栗脱壳方法的研究 [2-6] ，以提高脱壳率和整仁率为目的，将挤压脱壳法与揉搓法有机结合，得到挤压揉搓式板栗脱壳机。该机主要由挤压辊筒和揉搓辊筒构成，并在挤压辊筒的滚动面上设计了滚花处理，以增加辊筒与板栗接触的粗糙度。该机无论是从组成结构、工作原理还是技术参数等方面分析，具有结构简单、使用方便、功能强以及制造成本低等优点。关键词板栗；辊筒；挤压；揉搓；脱壳 0 引言中国特产的板栗分布广泛，品质优良。它的风味隽美，甜香可口，宋代诗人范成大曾用诗句“柴烂山梨红皱枣，总输易栗十分甜”来赞美板栗的味道。不仅如此，板栗的食用方法多样，且富含蛋白质、维生素C 和多种矿物质，具有保健的功效，营养和经济价值都很高，深受大众的喜爱[1] 。近些年来，我国的板栗种植面积和板栗的产量都飞速增加。然而，新鲜板栗不易贮存，极易发生霉变腐烂从而造成经济上的巨大损失，想要解决这一问题并且获得更高的经济收益必须进行深加工处理，其中去壳处理是第一步也是非常重要的一步。由于缺乏成熟的板栗脱壳去衣机械，阻碍了板栗的产业化发展。 1 脱壳方法的选择目前的板栗脱壳方法主要有灼烧法、激光法、化学腐蚀法、微波法和机械法。其中前四种方法由于具有加工成本高，结构复杂，安全性低等缺点，并不适合个体户以及小型板栗加工企业使用，而机械脱壳法结构简单、使用方便、成本低廉易推广。机械脱壳法包括剪切法、挤压法、冲撞法、揉搓法、撕扯法等[6] 。板栗与其它坚果不同，在它的外壳与栗仁之间还有一层红衣与之紧密结合，无法直接进行机械脱壳。在机械脱壳之前先将板栗进行外壳表面划割，然后进行板栗干燥处理以使板栗脱水从而使板栗的红衣与外壳结合而与栗仁分离。经过干燥后的板栗壳较脆经适当挤压会自然裂，但壳仁不易分离。因此本机选用挤压与揉搓结合的方法，使经过表面划割和干燥后的板栗先受到挤压辊筒的挤压作用破壳，再进入揉搓辊筒实现壳仁分离。 2 总体设计该机主要由挤压辊筒、揉搓辊筒以及安装在机架下部的电动机，主动轮及传动皮带，加之安装在机架上的进料斗、机壳、风机、筛网、出壳口、出仁口、缓冲板等构成。要点是挤压辊筒的滚动面...
