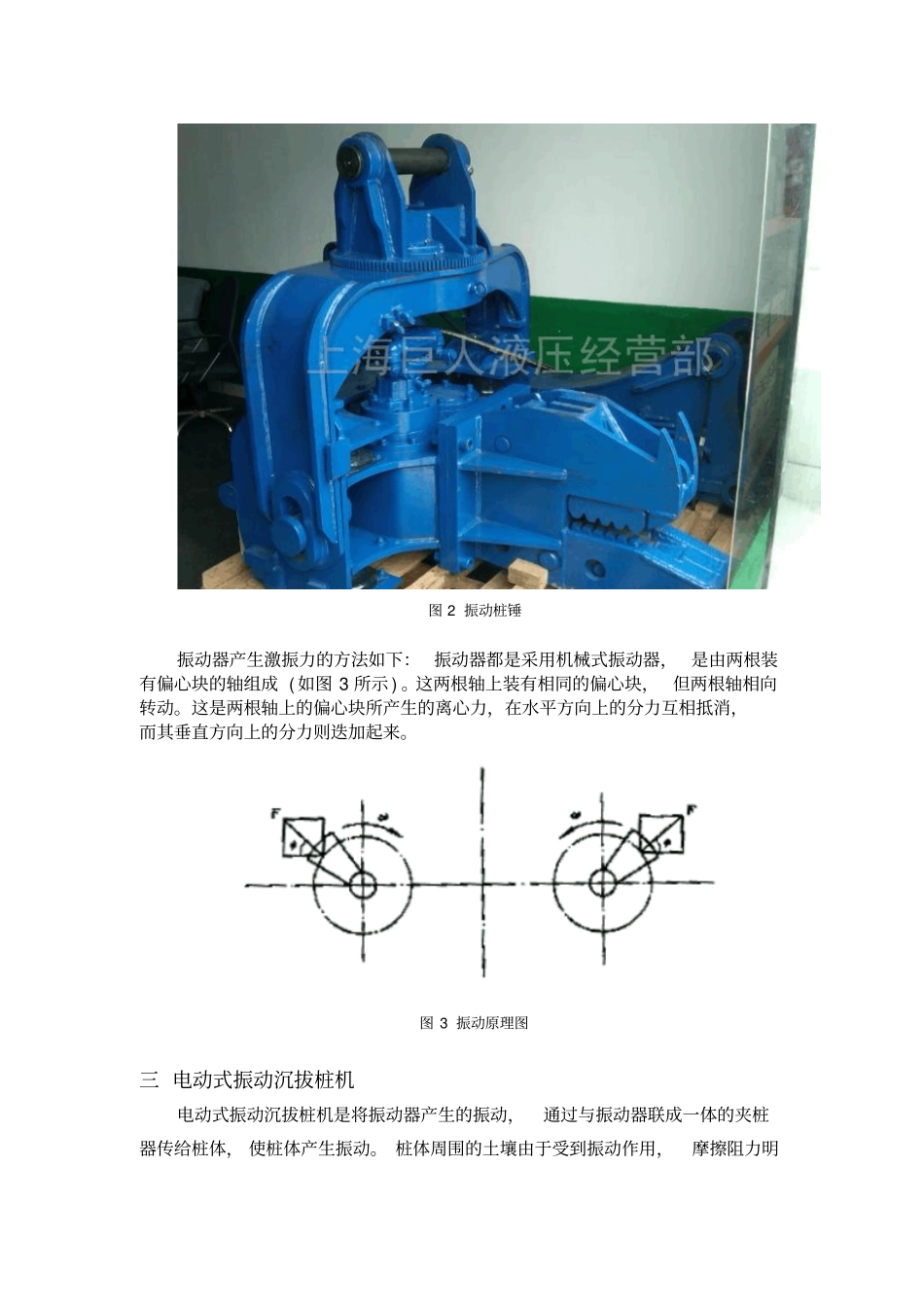

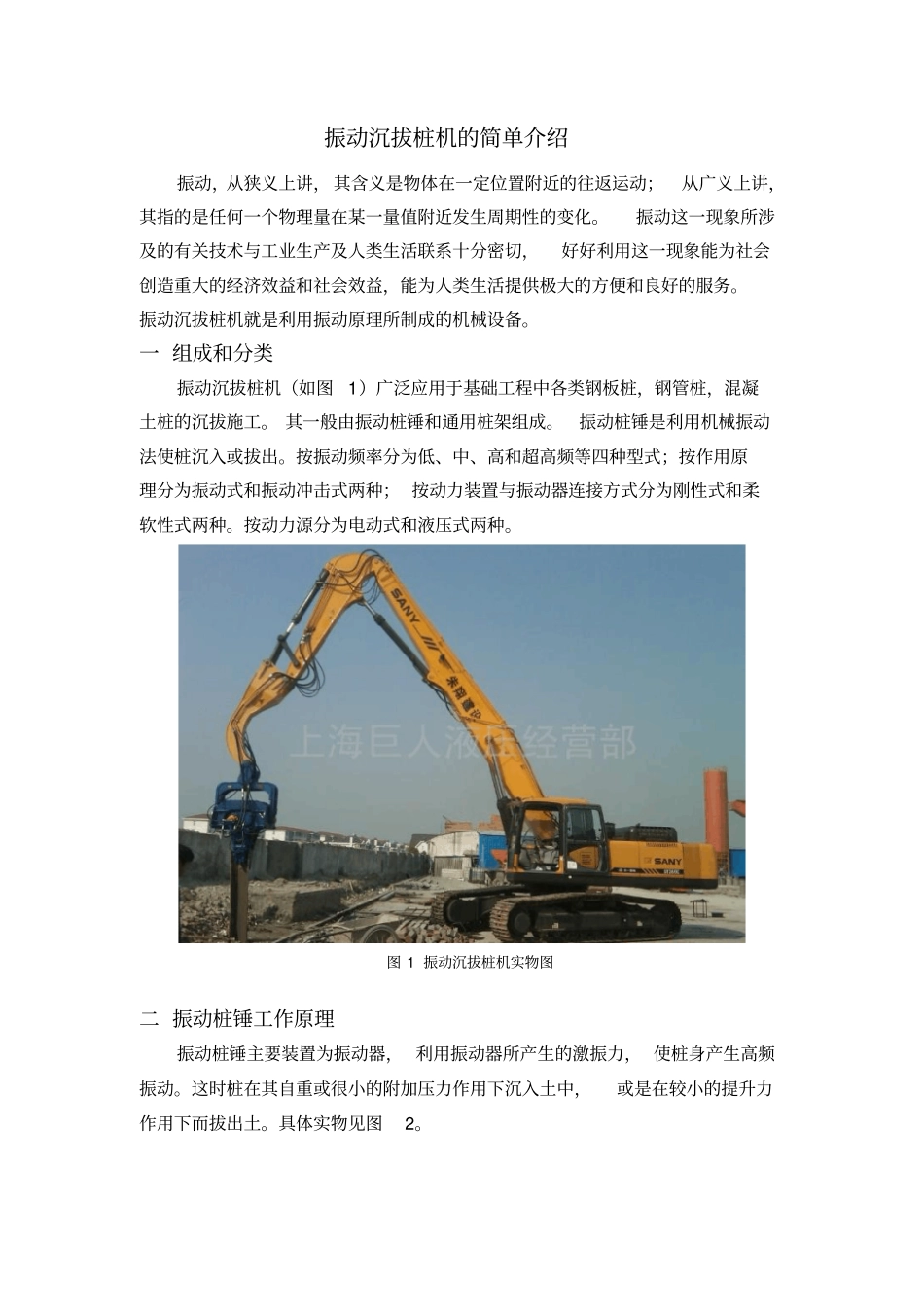

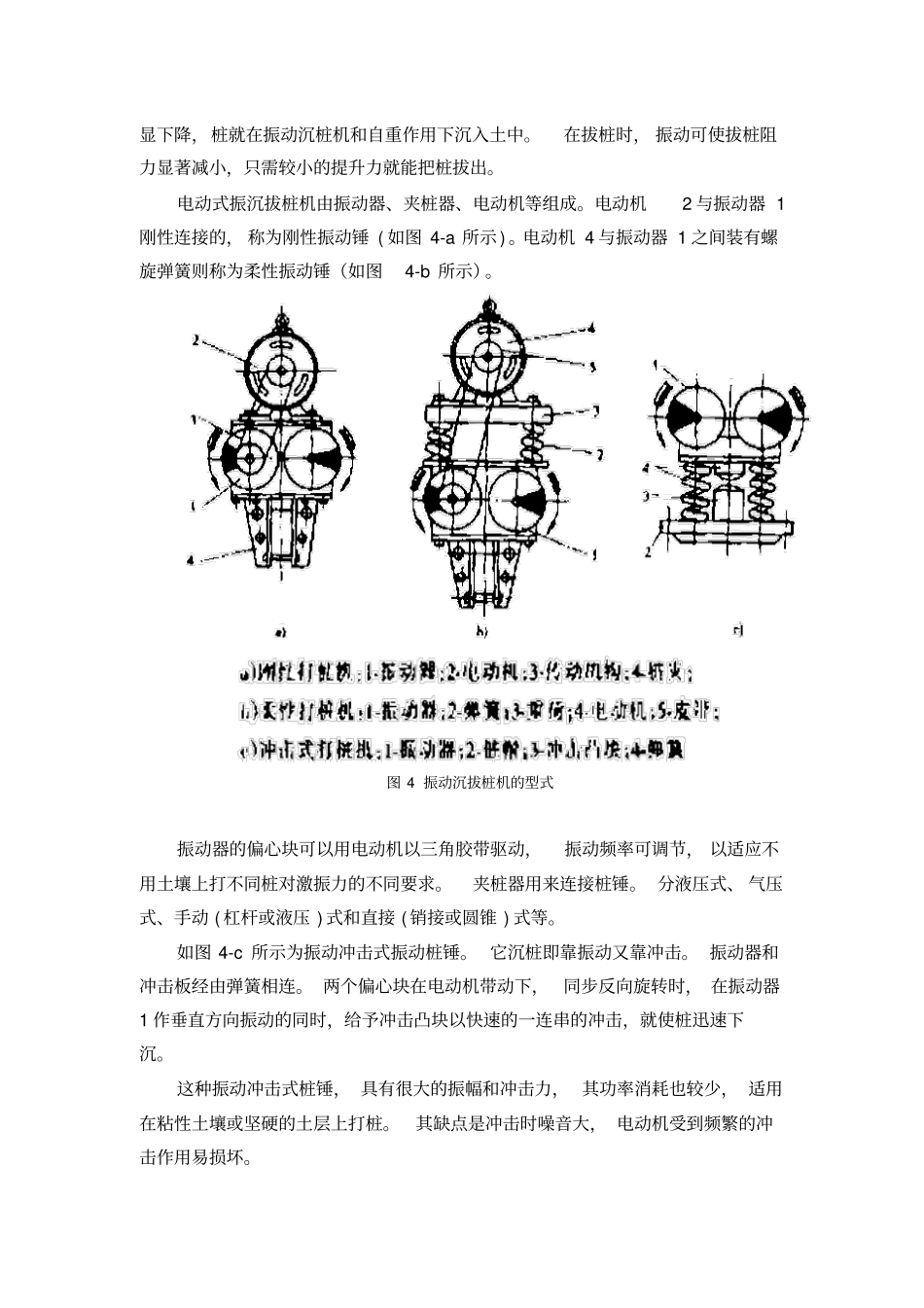

振动沉拔桩机的简单介绍振动,从狭义上讲, 其含义是物体在一定位置附近的往返运动;从广义上讲,其指的是任何一个物理量在某一量值附近发生周期性的变化。振动这一现象所涉及的有关技术与工业生产及人类生活联系十分密切,好好利用这一现象能为社会创造重大的经济效益和社会效益,能为人类生活提供极大的方便和良好的服务。振动沉拔桩机就是利用振动原理所制成的机械设备。一 组成和分类振动沉拔桩机(如图1)广泛应用于基础工程中各类钢板桩,钢管桩,混凝土桩的沉拔施工。 其一般由振动桩锤和通用桩架组成。振动桩锤是利用机械振动法使桩沉入或拔出。按振动频率分为低、中、高和超高频等四种型式;按作用原理分为振动式和振动冲击式两种; 按动力装置与振动器连接方式分为刚性式和柔软性式两种。按动力源分为电动式和液压式两种。图 1 振动沉拔桩机实物图二 振动桩锤工作原理振动桩锤主要装置为振动器, 利用振动器所产生的激振力, 使桩身产生高频振动。这时桩在其自重或很小的附加压力作用下沉入土中,或是在较小的提升力作用下而拔出土。具体实物见图2。图 2 振动桩锤振动器产生激振力的方法如下: 振动器都是采用机械式振动器, 是由两根装有偏心块的轴组成 ( 如图 3 所示 ) 。这两根轴上装有相同的偏心块, 但两根轴相向转动。这是两根轴上的偏心块所产生的离心力,在水平方向上的分力互相抵消,而其垂直方向上的分力则迭加起来。图 3 振动原理图三 电动式振动沉拔桩机电动式振动沉拔桩机是将振动器产生的振动,通过与振动器联成一体的夹桩器传给桩体, 使桩体产生振动。 桩体周围的土壤由于受到振动作用,摩擦阻力明显下降,桩就在振动沉桩机和自重作用下沉入土中。在拔桩时, 振动可使拔桩阻力显著减小,只需较小的提升力就能把桩拔出。电动式振沉拔桩机由振动器、夹桩器、电动机等组成。电动机2 与振动器 1刚性连接的, 称为刚性振动锤 ( 如图 4-a 所示 ) 。电动机 4 与振动器 1 之间装有螺旋弹簧则称为柔性振动锤(如图4-b 所示)。图 4 振动沉拔桩机的型式振动器的偏心块可以用电动机以三角胶带驱动,振动频率可调节, 以适应不用土壤上打不同桩对激振力的不同要求。夹桩器用来连接桩锤。 分液压式、 气压式、手动 ( 杠杆或液压 ) 式和直接 ( 销接或圆锥 ) 式等。如图 4-c 所示为振动冲击式振动桩锤。 它沉桩即靠振动又靠冲击。 振动器和冲击板经由弹簧相连。 两个偏心块...
