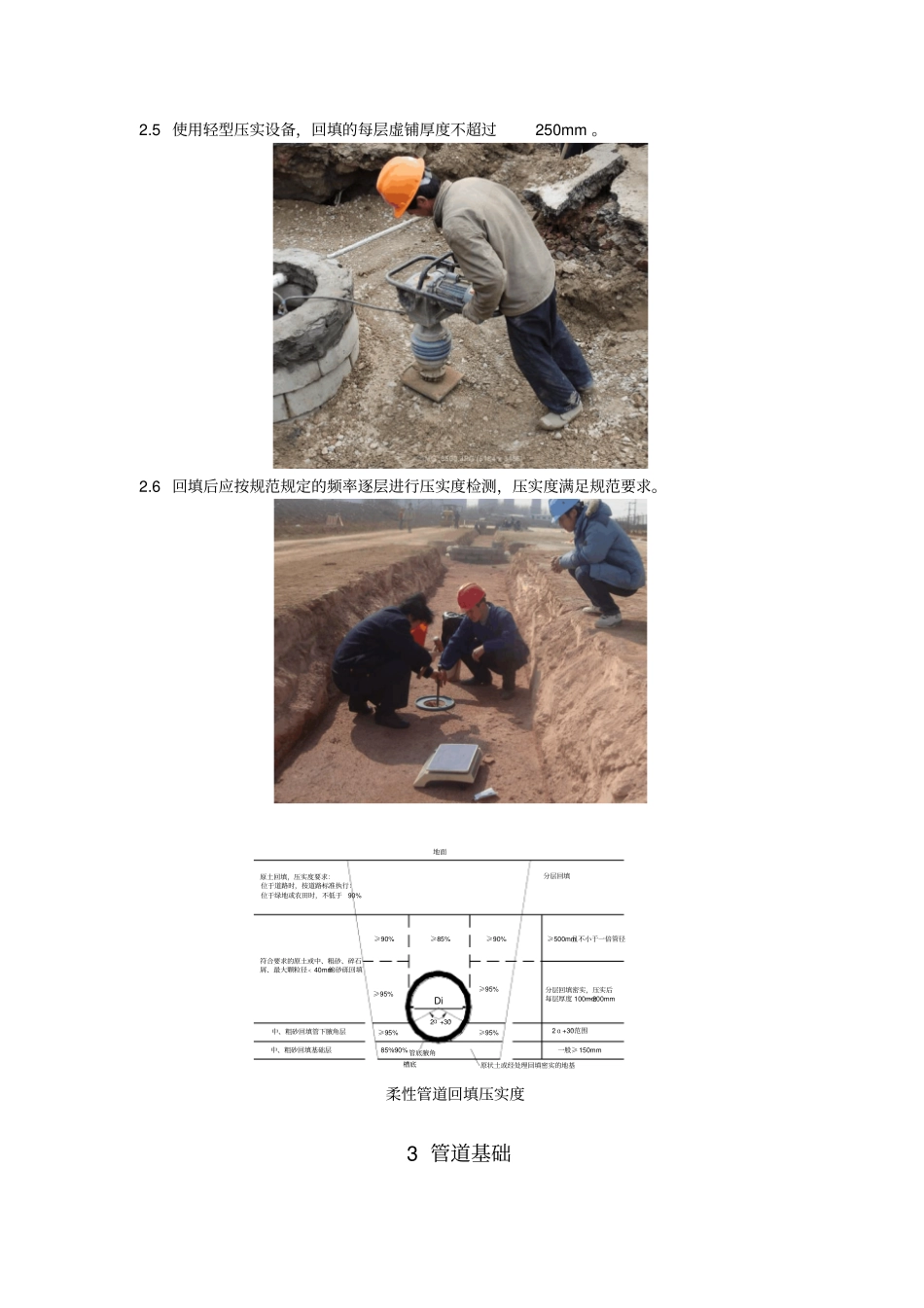

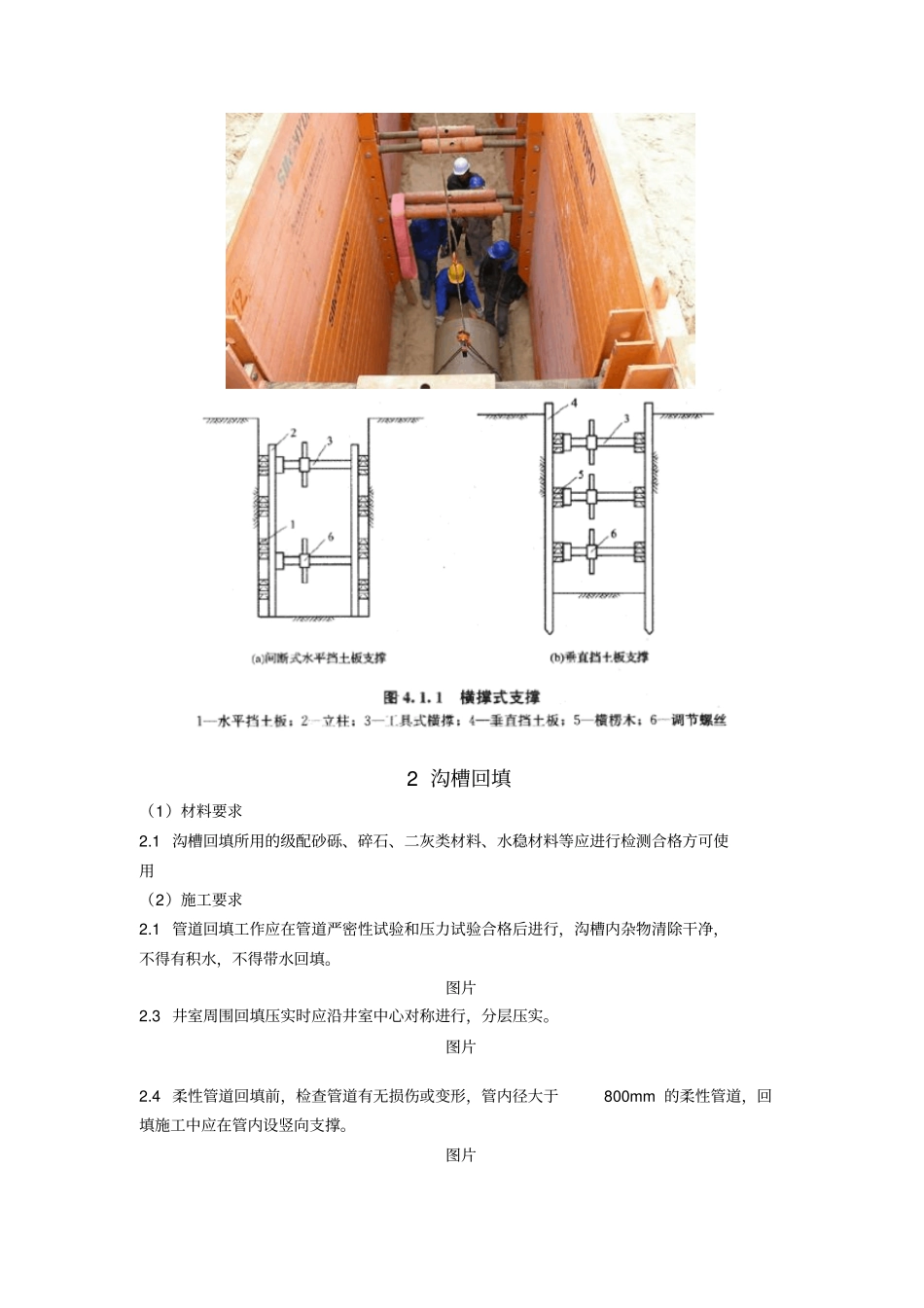

排水工程精细化施工管理1 沟槽开挖1.1 机械开挖时槽底预留200～300mm 土层由人工开挖至设计高程，整平，且夯、压实。图片1.2 槽底局部扰动或受水浸泡时，采用天然级配砂砾石或石灰土回填。图片1.3 槽底土层为杂填土、腐蚀性土时，应全部挖除并按设计要求进行地基处理。图片1.4 槽壁平顺，边坡坡度符合施工方案的规定。1.5 现场不具备条件放坡施工的，应按方案设置有效支撑，支撑的拆除应与回填土的填筑高度配合进行，且在拆除后应及时回填；钢板桩拔除后应及时回填桩孔。2 沟槽回填（1）材料要求2.1 沟槽回填所用的级配砂砾、碎石、二灰类材料、水稳材料等应进行检测合格方可使用（2）施工要求2.1 管道回填工作应在管道严密性试验和压力试验合格后进行，沟槽内杂物清除干净，不得有积水，不得带水回填。图片2.3 井室周围回填压实时应沿井室中心对称进行，分层压实。图片2.4 柔性管道回填前，检查管道有无损伤或变形，管内径大于800mm 的柔性管道，回填施工中应在管内设竖向支撑。图片2.5 使用轻型压实设备，回填的每层虚铺厚度不超过250mm 。2.6 回填后应按规范规定的频率逐层进行压实度检测，压实度满足规范要求。槽底范围2 α +30分层回填密实，压实后每层厚度 100mm~200mm≥500mm且不小于一倍管径管底腋角≥95%≥95%≥95%≥95%85%~90%≥90%≥85%≥90%中、粗砂回填基础层中、粗砂回填管下腋角层符合要求的原土或中、粗砂、碎石屑、最大颗粒径﹤40mm的砂砾回填分层回填原土回填，压实度要求：位于道路时，按道路标准执行：位于绿地或农田时，不低于90%地面2α +30Di原状土或经处理回填密实的地基一般≥150mm柔性管道回填压实度3 管道基础（1）材料3.1 管道基础所使用的级配砂砾、碎石及混凝土等材料应符合设计要求，检测合格后方可使用。（2）施工3.2 混凝土基础施工，管座与平基分层浇筑时，应先将平基凿毛冲洗干净，并将平基与管体相接触的腋角部位， 管体与管座混凝土结合严密。管道基础应按设计要求留变形缝 ，变形缝的位置应与柔性接口相一致。3.3 混凝土管道平基与井室基础同时浇筑。图片4 管道安装（1）材料4.1 工程所使用的铸铁管、化学建材管、混凝土管等应按《给水排水管道工程施工及验收规范》 GB50268 规定的检测参数进行进厂复试检测。（2）施工4.2 管道安装时，应将管节的中心及高程逐节调整正确，安装后的管节应进行复测，并随时清扫管道内的杂物，暂时停止安装时，两端应临时封堵。图片4.3 柔性...
