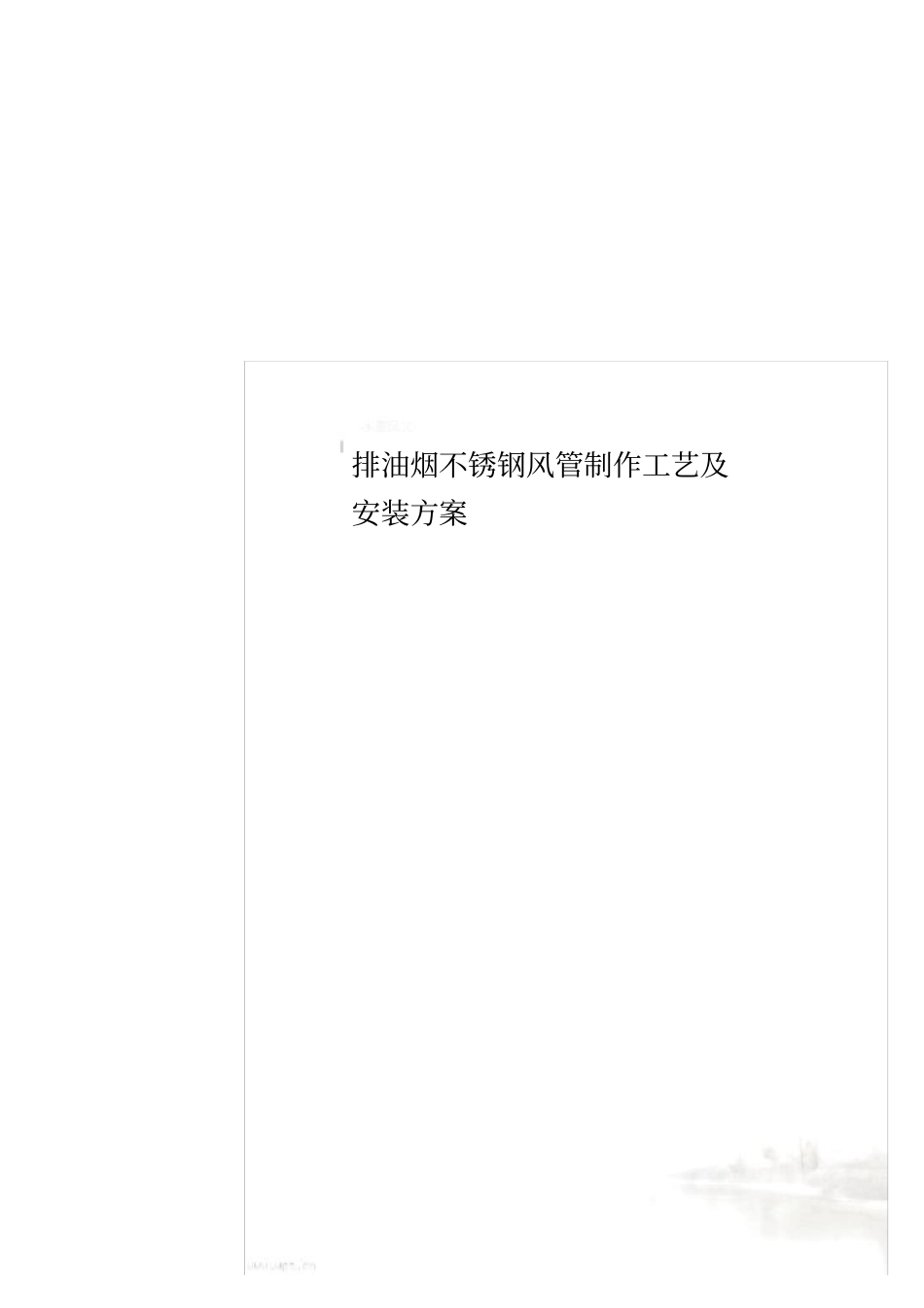

排油烟不锈钢风管制作工艺及安装方案VIP免费

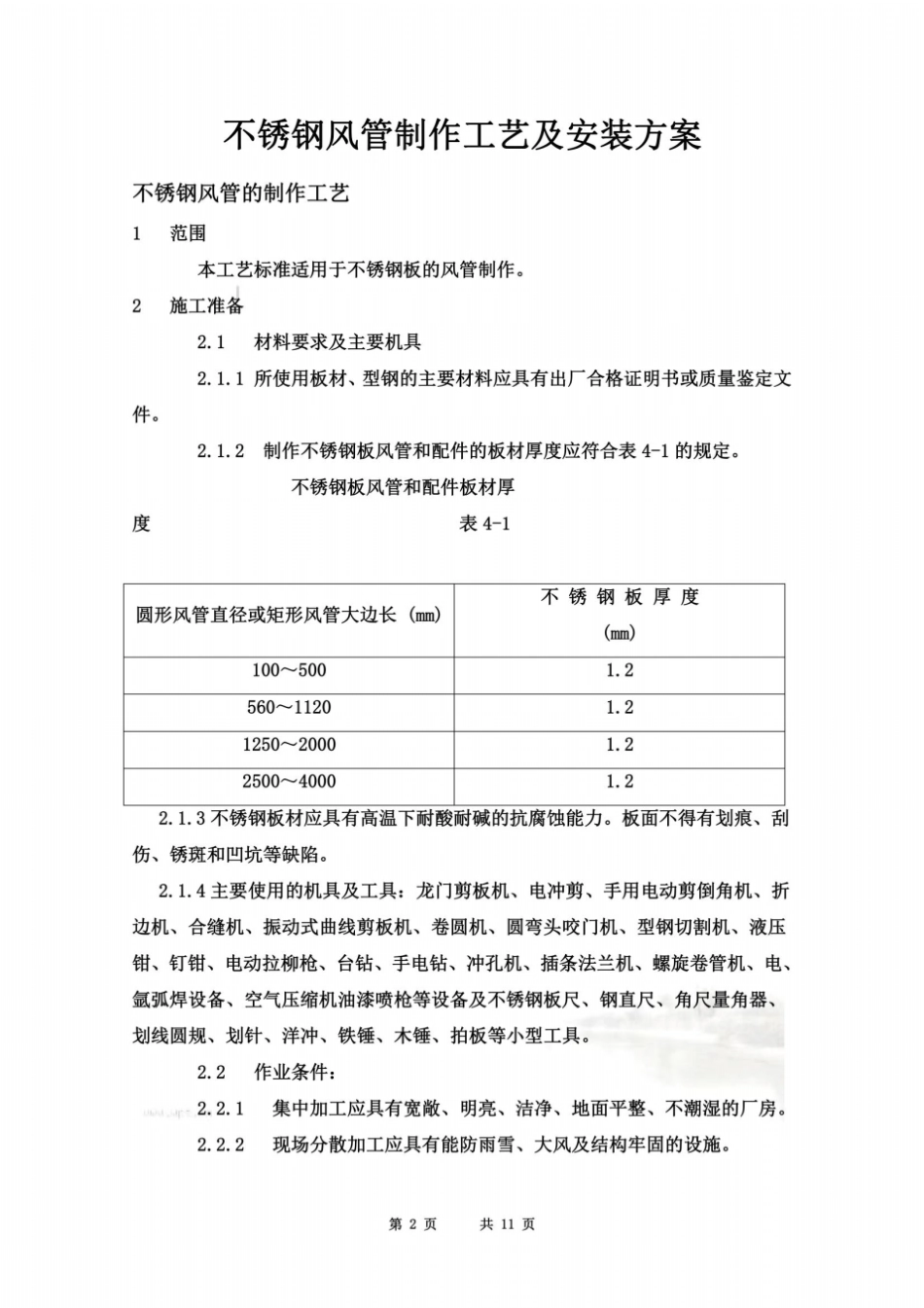

排油烟不锈钢风管制作工艺及安装方案第 3 页共 12 页第 4 页共 12 页2.2.3 作业地点要有相应加工工艺的基本机具、设施及电源和可靠的安全防护装置，并配有消防器材。2.2.4 风管制作应有批准的图纸、 经审查的大样图、 系统图， 并有施工员书面的技术质量及安全交底。3 操作工艺3.1 工艺流程：展开下料→剪切→倒角→咬口制作→风管折方→成型方法兰下料→焊接→打眼冲孔注：无设计要求时，不锈钢风管成品不再行喷漆处理。3.2 划线的基本线有：直角线、垂直平分线、平行线、角平分线、直线等分、圆等分等。展开方法宜采用平行线法、放射线法和三角线法。根据图及大样风管不同的几何形状和规格、分别进行划线展开。3.3 板材剪切必须进行下料的复核，以免有误，按划线形状用机械剪刀和手工剪刀进行剪切。3.4 剪切时， 手严禁伸入机械压板空隙中。 上刀架不准放置工具等物品，调整板料时，脚不能放在踏板上。使用固定式震动剪两手要扶稳钢板，手离刀口不得小于 5cm ，用力均匀适当。3.5 板材下料后在轧口之前，必须用倒角机或剪刀进行倒角工作。倒角形状。3.6 本项工程的不锈钢风管均采用全程自动氩弧焊连接方法。1.2mm厚的不锈钢板可以达到自动氩弧的焊接界限，焊缝形式应根据风管的构造和焊接方法而定，本工程主要采用纵向直缝焊接。3.7 焊接好后的板料将画好的折方线放在折方机上，置于下模的中心线。操作时使机械上刀片中心线与下模中心线重合，折成所需要的角度。3.8 折方时应互相配合并与折方机保持一定距离，以免被翻转的钢板或配重碰伤。3.9 法兰加工：第 5 页共 12 页3.9.1 矩形风管法兰加工：3.9.1.1 方法兰由四根不锈钢角钢组焊而成，划线下料时应注意使焊成后的法兰内径不能小于风管的外经，用型钢切割机按线切断。3.9.1.2 下料调直后放在冲床上冲击铆钉孔及螺栓孔、孔距不应大于150mm 。如采用 8501 阻燃密封胶条做垫料时，螺栓孔距可适当增大，但不得超过 300mm 。3.9.1.3 冲孔后的角钢放在焊接平台上进行焊接，焊接时按各规格模具卡紧。3.9.1.4 矩形法兰用料规格应符合表4-2 的规定。矩 形 风 管 法 兰表 4-2 矩形风管大边长(mm) 法兰用料规格(mm) ≤ 63030 ×3800 ～1250 30×41600 ～2500 40×43000 ～4000 50×5注：矩形法兰的四角应设置螺孔。3.10 矩形风管的用途是主要用于厨房的排油烟，风管内壁不允许出现凹痕和楞筋，故单段风管长度不宜超过1200mm，对超过 1200m...
