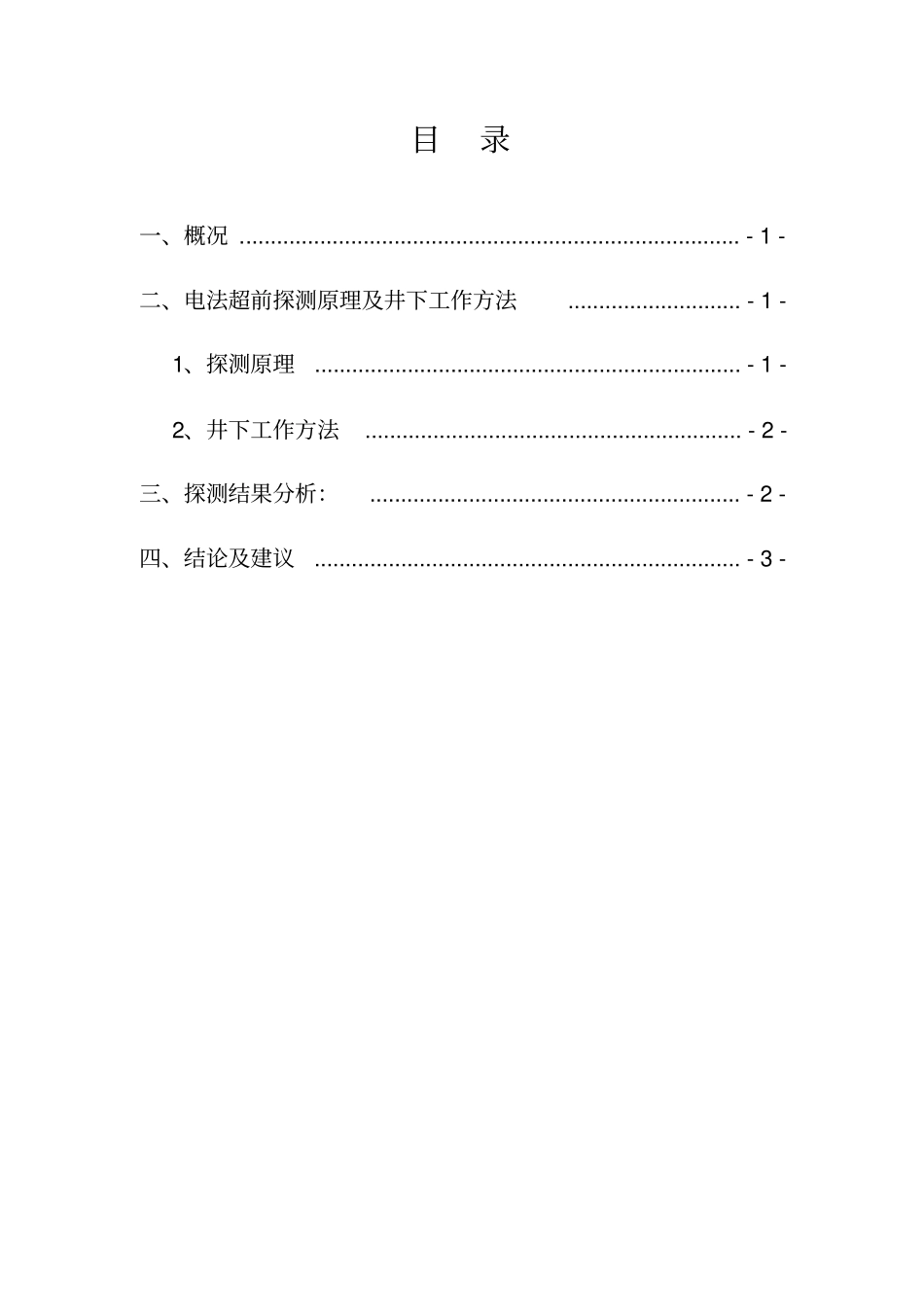

掘进工作面物探报告汇总_第2页
2/6

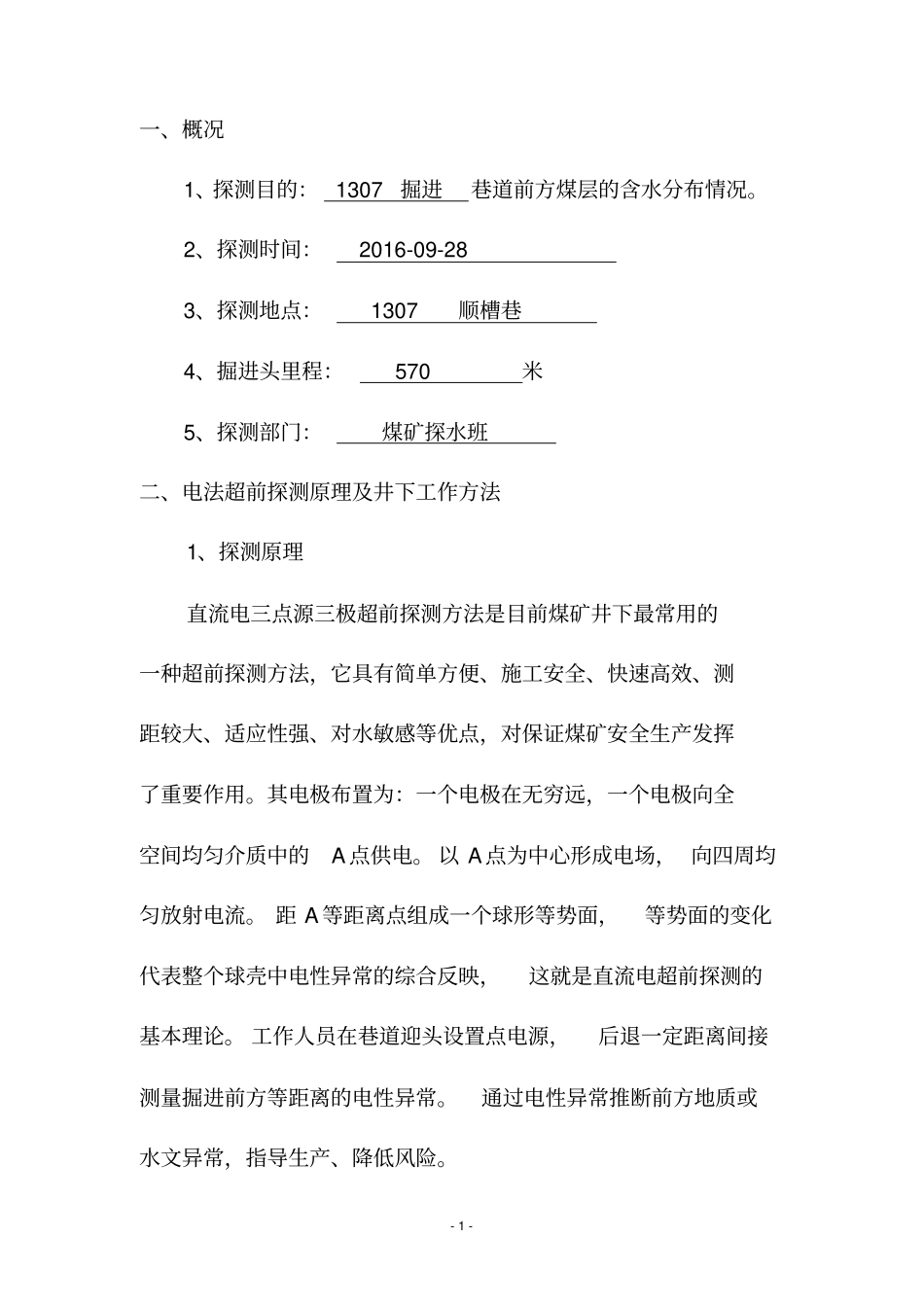

掘进工作面物探报告汇总_第3页
3/6
××× 煤矿 1307 巷道电法超前探测报告2016年 09 月 28 日目录一、概况 ................................................................................. - 1 - 二、电法超前探测原理及井下工作方法 ............................ - 1 - 1、探测原理 ..................................................................... - 1 - 2、井下工作方法 ............................................................. - 2 - 三、探测结果分析: ............................................................ - 2 - 四、结论及建议..................................................................... - 3 - - 1 - 一、概况1、探测目的: 1307掘进巷道前方煤层的含水分布情况。2、探测时间: 2016-09-28 3、探测地点: 1307顺槽巷4、掘进头里程: 570 米5、探测部门:煤矿探水班二、电法超前探测原理及井下工作方法1、探测原理直流电三点源三极超前探测方法是目前煤矿井下最常用的一种超前探测方法,它具有简单方便、施工安全、快速高效、测距较大、适应性强、对水敏感等优点,对保证煤矿安全生产发挥了重要作用。其电极布置为:一个电极在无穷远,一个电极向全空间均匀介质中的A 点供电。 以 A 点为中心形成电场, 向四周均匀放射电流。 距 A 等距离点组成一个球形等势面,等势面的变化代表整个球壳中电性异常的综合反映,这就是直流电超前探测的基本理论。 工作人员在巷道迎头设置点电源,后退一定距离间接测量掘进前方等距离的电性异常。通过电性异常推断前方地质或水文异常,指导生产、降低风险。- 2 - 2、井下工作方法本次巷道掘进头超前探测采用三点三极超前探测方法。该方法由 3个三极探测装置组成, 在巷道掘进头以一定间距布置3个供电电极, 另一供电电极布置在无穷远处。测量电极 MN以一定间距向巷道后方移动,对于每个测点,分别测量3对电极所对应的视电阻率值。三点三极探测技术可以利用同一组MN测量的三组视电阻率值进行校正,消除干扰,提高解释准确度。井下共打孔 20个,孔间距为 4m,孔深约 0.3m。在现场工作时,首先将先前准备好的盐与黄泥混合填堵钻孔,然后将铜电极插入孔中,保证铜电极能够与围岩尽量接触良好。然后,在距巷道迎头4米,沿巷道掘进方向以等间距(4m) 后退布置供电电极 A1、A2、A3,将另一供电极 B布置在即无穷远处, ,这样就可...
