掘进巷道通风设计VIP免费

掘进巷道通风设计_第1页

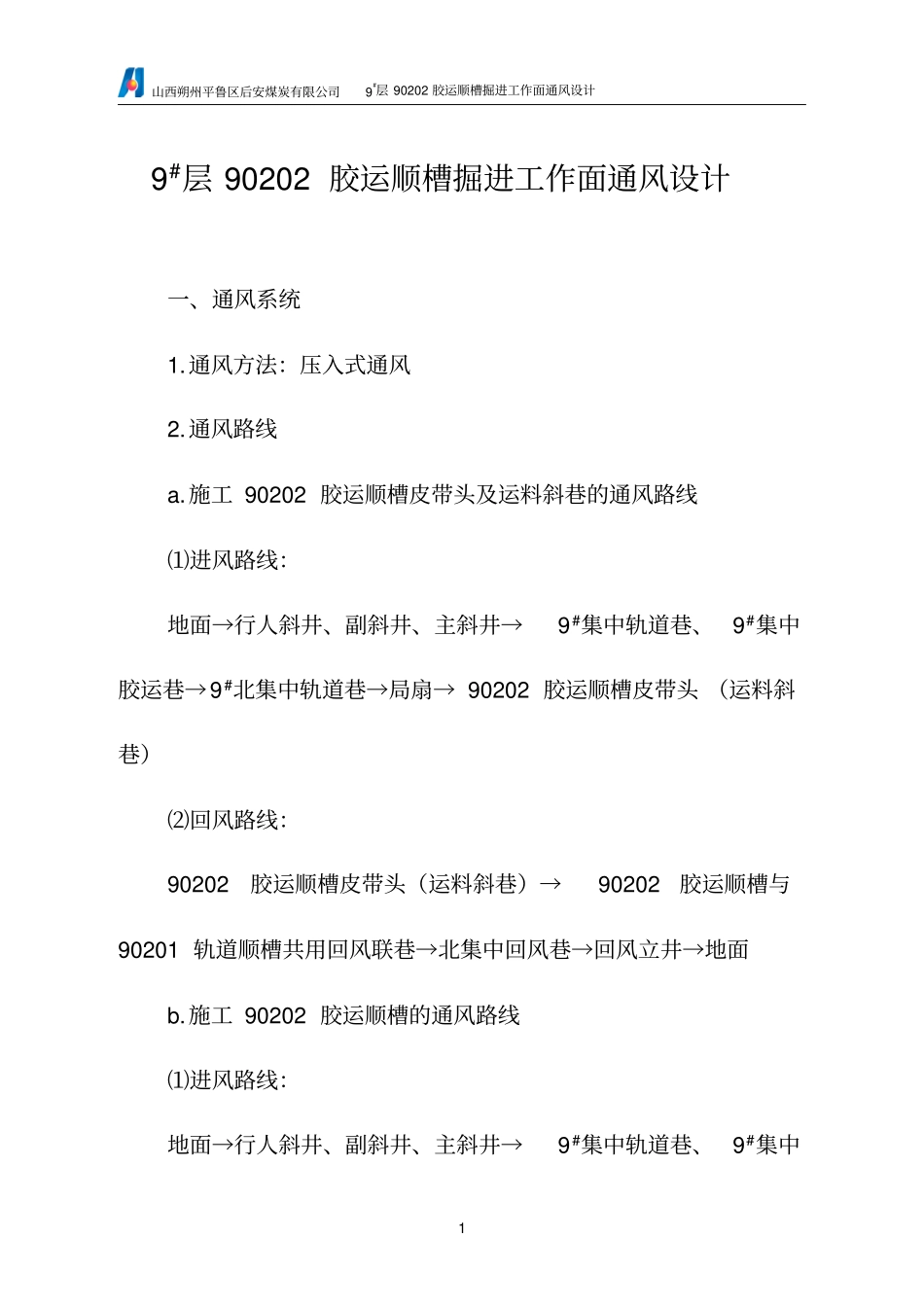

1/15
掘进巷道通风设计_第2页

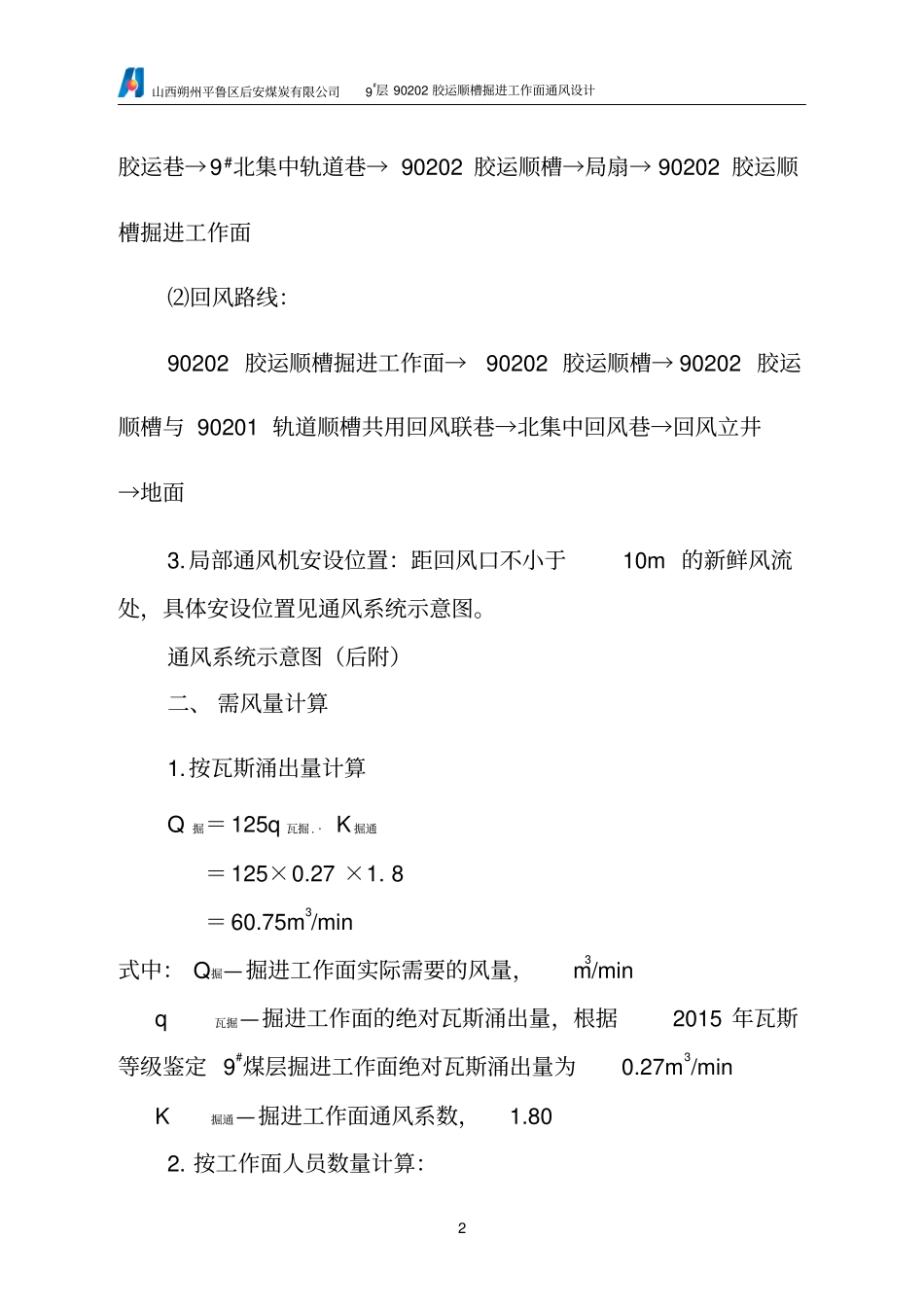

2/15
掘进巷道通风设计_第3页

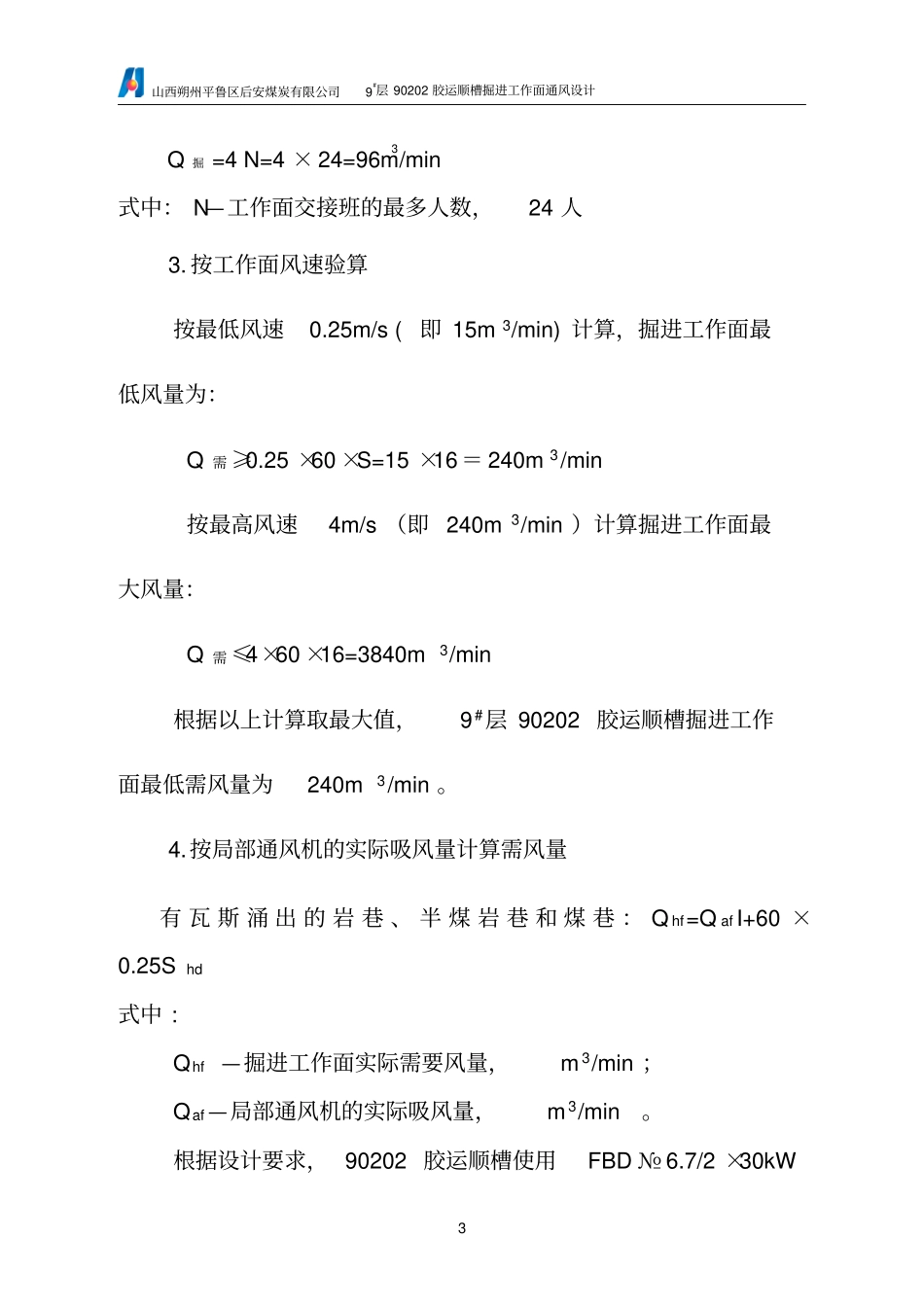

3/15
山西朔州平鲁区后安煤炭有限公司9#层 90202 胶运顺槽掘进工作面通风设计19#层 90202 胶运顺槽掘进工作面通风设计一、通风系统1.通风方法:压入式通风2.通风路线a.施工 90202 胶运顺槽皮带头及运料斜巷的通风路线⑴进风路线:地面→行人斜井、副斜井、主斜井→9#集中轨道巷、9#集中胶运巷→9#北集中轨道巷→局扇→ 90202 胶运顺槽皮带头 (运料斜巷)⑵回风路线:90202胶运顺槽皮带头(运料斜巷)→90202胶运顺槽与90201 轨道顺槽共用回风联巷→北集中回风巷→回风立井→地面b.施工 90202 胶运顺槽的通风路线⑴进风路线:地面→行人斜井、副斜井、主斜井→9#集中轨道巷、9#集中山西朔州平鲁区后安煤炭有限公司9#层 90202 胶运顺槽掘进工作面通风设计2胶运巷→9#北集中轨道巷→ 90202 胶运顺槽→局扇→ 90202 胶运顺槽掘进工作面⑵回风路线:90202 胶运顺槽掘进工作面→90202 胶运顺槽→ 90202 胶运顺槽与 90201 轨道顺槽共用回风联巷→北集中回风巷→回风立井→地面3.局部通风机安设位置:距回风口不小于10m 的新鲜风流处,具体安设位置见通风系统示意图。通风系统示意图(后附)二、 需风量计算1.按瓦斯涌出量计算Q 掘= 125q 瓦掘 . · K 掘通= 125×0.27 ×1. 8 = 60.75m3/min 式中: Q掘—掘进工作面实际需要的风量,m3/min q瓦掘—掘进工作面的绝对瓦斯涌出量,根据2015 年瓦斯等级鉴定 9#煤层掘进工作面绝对瓦斯涌出量为0.27m3/min K掘通—掘进工作面通风系数,1.80 2. 按工作面人员数量计算:山西朔州平鲁区后安煤炭有限公司9#层 90202 胶运顺槽掘进工作面通风设计3Q 掘 =4 N=4 × 24=96m3/min 式中: N—工作面交接班的最多人数,24 人3. 按工作面风速验算按最低风速0.25m/s ( 即 15m 3/min) 计算,掘进工作面最低风量为:Q 需 ≥0.25 ×60 ×S=15 ×16= 240m 3/min 按最高风速4m/s (即 240m 3/min )计算掘进工作面最大风量:Q 需 ≤4×60 ×16=3840m3/min 根据以上计算取最大值,9#层 90202 胶运顺槽掘进工作面最低需风量为240m 3/min 。4.按局部通风机的实际吸风量计算需风量有 瓦 斯 涌 出 的 岩 巷 、 半 煤 岩 巷 和 煤 巷 : Q hf=Q af I+60 ×0.25S hd式中 : Qhf —掘进工作面实际需要风量,m 3/min ;Qaf —局部通风机的实际吸风量,m 3/min 。根据设计要求, 90202 胶运顺槽使用FBD № 6.7/2 ×30kW...
