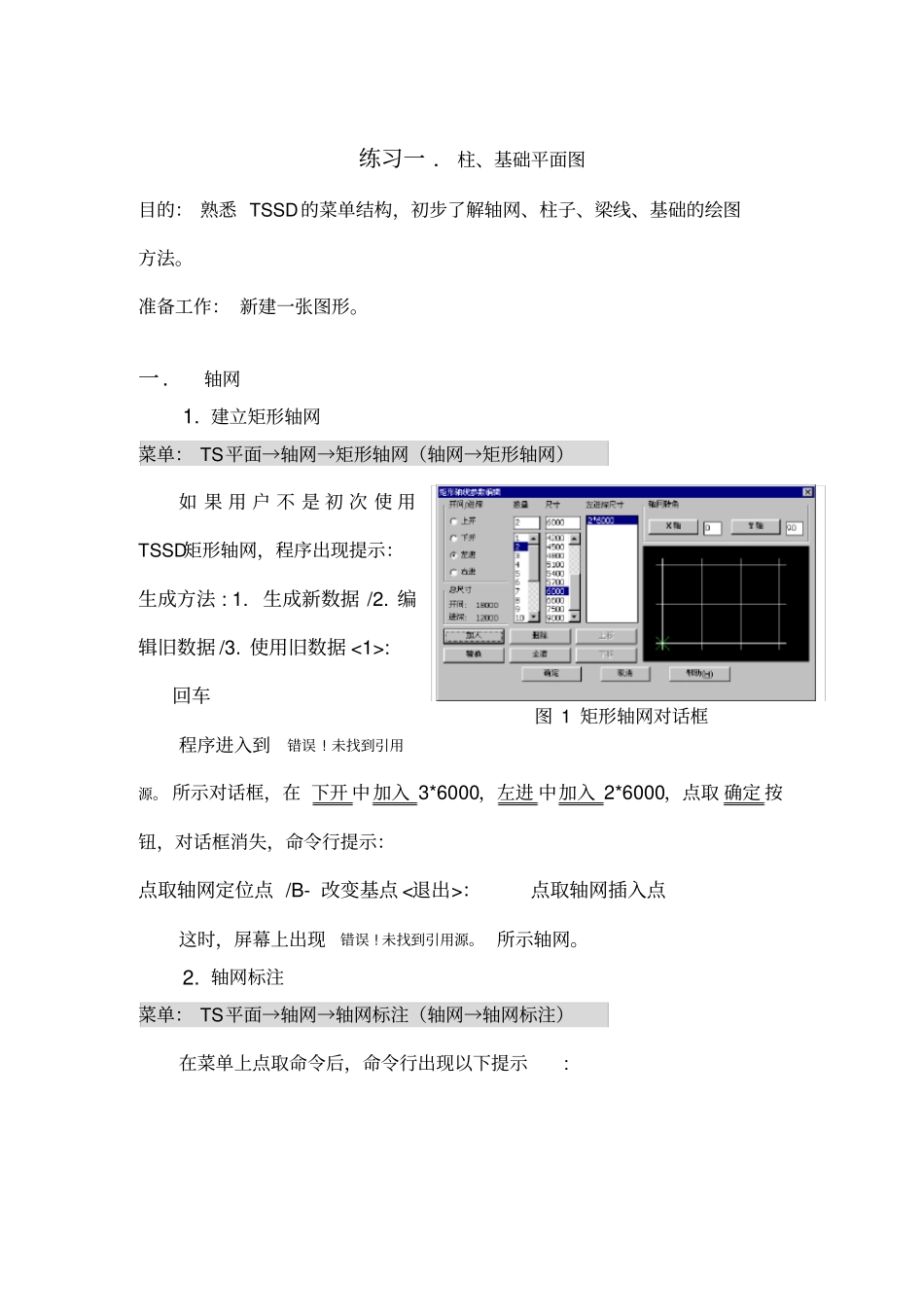

T S S D探索者结构设计软件自学教程TSSD软件自 1999 年推出以来，以其方便快捷的绘图功能赢得了广大结构工程师的喜爱，同时也使这种交互式结构绘图工具集的概念深入人心。TSSD 软件是基于AutoCAD R14 平台开发的结构专业绘图软件，与AutoCAD R14 平台有机地结合在一起。因此只要有一定AutoCAD基础的结构工程师，就能很快熟悉这套结构绘图环境。TSSD软件的简便性和易用性，对于正在使用它的用户们来说是有目共睹的。为了让第一次接触TSSD软件的用户快速入门、对这个软件有一个总体的印象，我们特别制作了《TSSD自学教程》，希望对初学者有一定帮助。本教程最好使用以后版本。如果您使用的版本较低，请及时更新，否则某些功能将无法完成。本教程以练习题的方式，把软件各部分的功能一一介绍给大家，并配有大量的图形加以说明，完成全部练习约需要2 个小时左右的时间。对于各部分功能的详细阐述，用户可参照探索者公司2001 年 6 月出品的《探索者结构工程CAD软件 TSSD说明书》；同时也可以通过在操作软件的过程中使用在线帮助（按F1 键或点取帮助按钮） ，求助于探索者的帮助文档。为了得到与教程相同的绘图效果，用户在输入各种数据时，务必与教程提供的数据相同。在练习中，需要对图形进行的缩放和平移操作没有专门指明。大家可以通过使用AutoCAD的 Zoom和 Pan 命令，把图形显示进行相关调整，也可以使用 TSSD提供的显示热键进行相关操作。具体热键定义如下：~放大屏幕tab缩小屏幕alt+ 左键把当前位置平移到屏幕中心Ctrl+ 方向键平移屏幕另外，为了让大家在使用教程时一目了然，教程在排版时作了以下安排：菜单字体：黑底宋体格式： 菜单： 下拉菜单位置（屏幕菜单位置）提示／输入字体： 斜线楷体 ／ 斜线加重楷体格式： 提示内容 <缺省输入 >：输入内容对话框字体： 双下线加重宋体格式：点取 确定 按钮后返回由于作者水平有限，教程中难免出现一些错误。如果您在使用过程中遇到问题，可随时跟我们联系。2020 年 8 月 6 日练习一 . 柱、基础平面图目的： 熟悉 TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法。准备工作： 新建一张图形。一. 轴网1. 建立矩形轴网菜单： TS平面→轴网→矩形轴网（轴网→矩形轴网）如 果 用 户 不 是 初 次 使 用TSSD矩形轴网，程序出现提示：生成方法 : 1. 生成新数据 /2. 编辑旧数据 /3. 使用旧数据 <1>: 回车程序进入到错误 ! 未...
