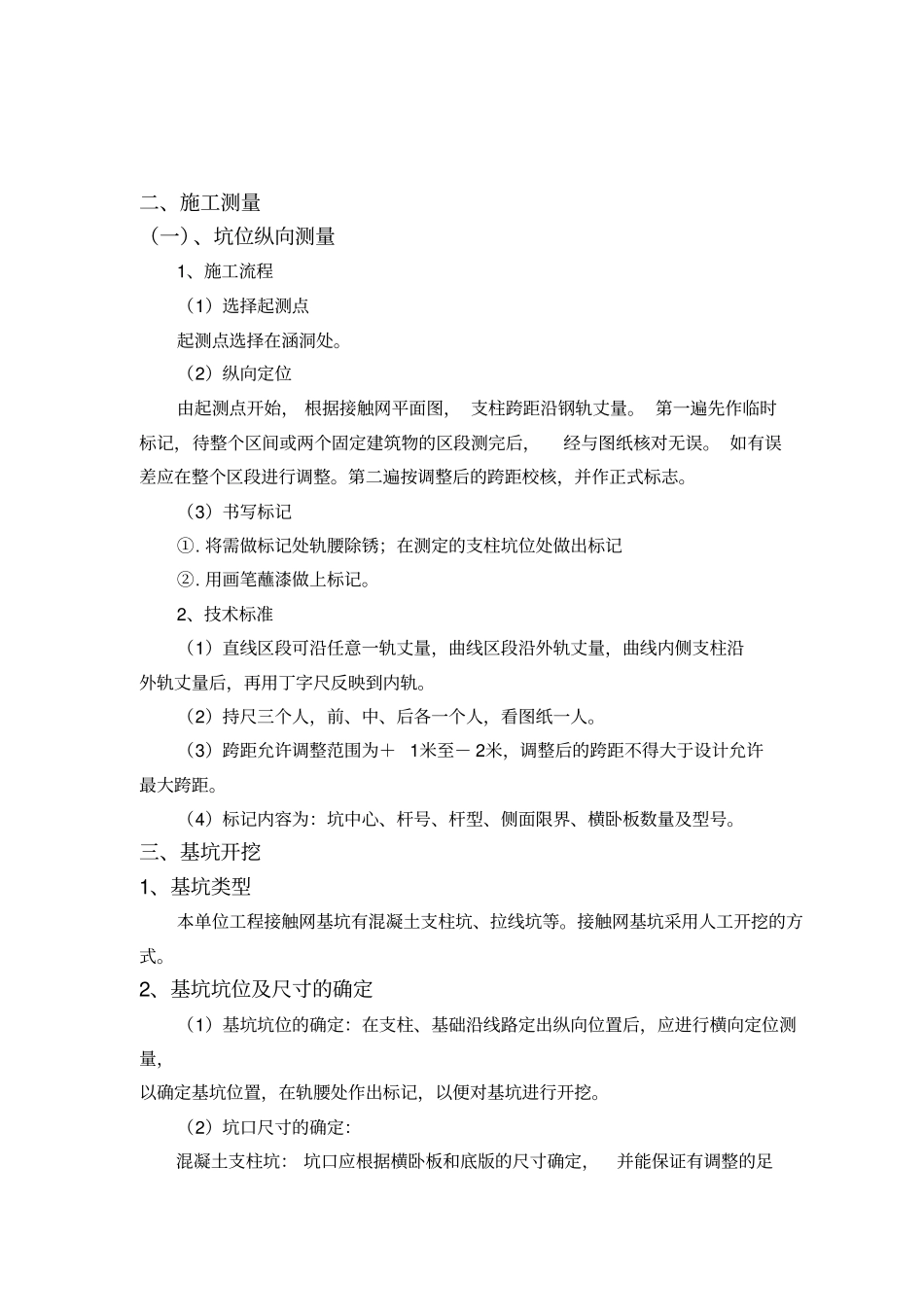

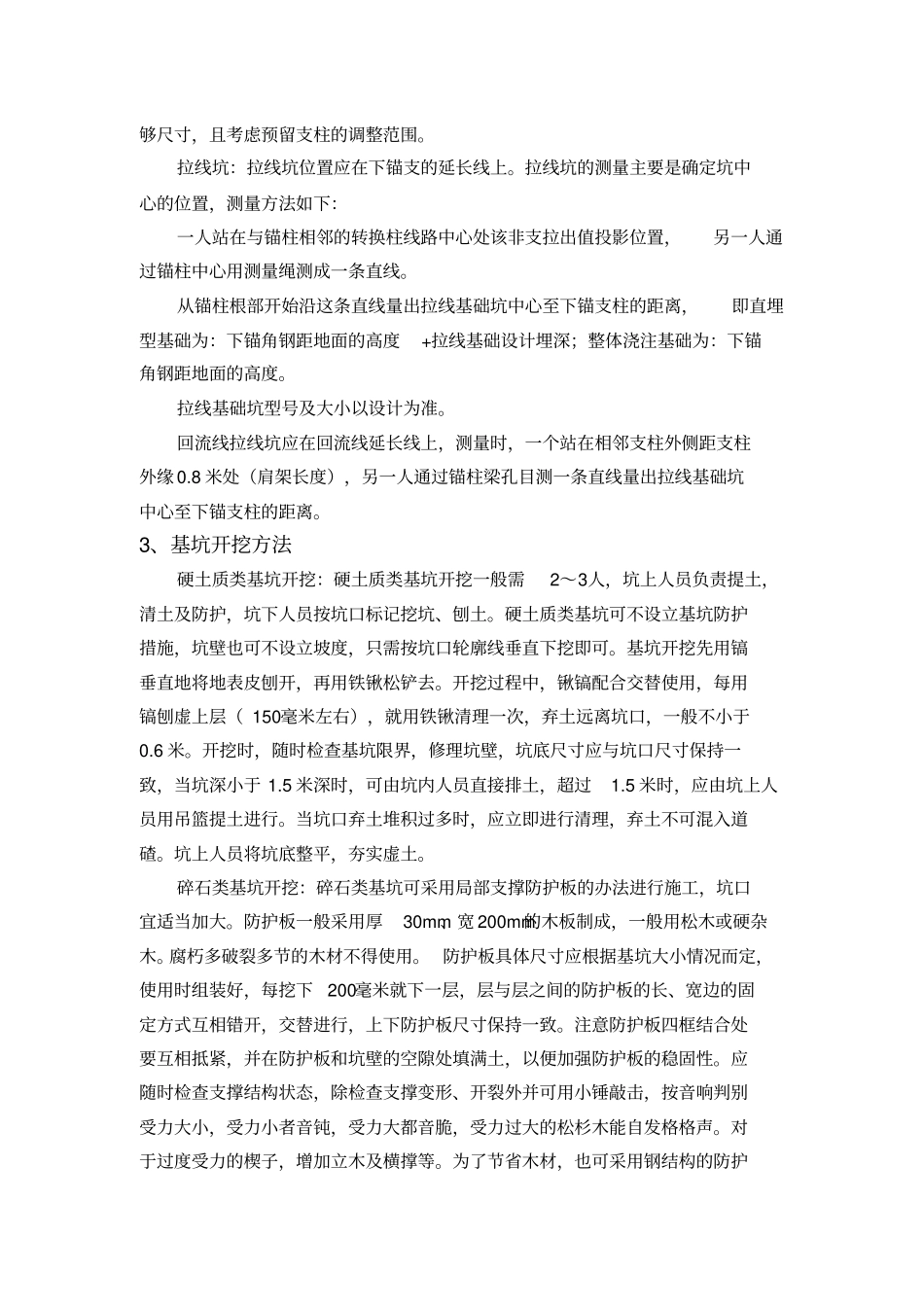

接触网工程施工总结第一节、基础及埋入杆一、接触网施工流程图施工准备施工测量桥钢柱安装隧道打孔灌注基坑开挖基础浇制砼支柱安装钢柱安装整正砼支柱整正支柱装配软横跨安装硬横梁安装拉线、补偿安装承导架设悬挂调整设备安装检查、试验、验收附加导线架设吊柱安装送电开通二、施工测量（一）、坑位纵向测量1、施工流程（1）选择起测点起测点选择在涵洞处。（2）纵向定位由起测点开始， 根据接触网平面图， 支柱跨距沿钢轨丈量。 第一遍先作临时标记，待整个区间或两个固定建筑物的区段测完后，经与图纸核对无误。 如有误差应在整个区段进行调整。第二遍按调整后的跨距校核，并作正式标志。（3）书写标记①. 将需做标记处轨腰除锈；在测定的支柱坑位处做出标记②. 用画笔蘸漆做上标记。2、技术标准（1）直线区段可沿任意一轨丈量，曲线区段沿外轨丈量，曲线内侧支柱沿外轨丈量后，再用丁字尺反映到内轨。（2）持尺三个人，前、中、后各一个人，看图纸一人。（3）跨距允许调整范围为＋ 1米至－ 2米，调整后的跨距不得大于设计允许最大跨距。（4）标记内容为：坑中心、杆号、杆型、侧面限界、横卧板数量及型号。三、基坑开挖1、基坑类型本单位工程接触网基坑有混凝土支柱坑、拉线坑等。接触网基坑采用人工开挖的方式。2、基坑坑位及尺寸的确定（1）基坑坑位的确定：在支柱、基础沿线路定出纵向位置后，应进行横向定位测量，以确定基坑位置，在轨腰处作出标记，以便对基坑进行开挖。（2）坑口尺寸的确定：混凝土支柱坑： 坑口应根据横卧板和底版的尺寸确定，并能保证有调整的足够尺寸，且考虑预留支柱的调整范围。拉线坑：拉线坑位置应在下锚支的延长线上。拉线坑的测量主要是确定坑中心的位置，测量方法如下：一人站在与锚柱相邻的转换柱线路中心处该非支拉出值投影位置，另一人通过锚柱中心用测量绳测成一条直线。从锚柱根部开始沿这条直线量出拉线基础坑中心至下锚支柱的距离，即直埋型基础为：下锚角钢距地面的高度+拉线基础设计埋深；整体浇注基础为：下锚角钢距地面的高度。拉线基础坑型号及大小以设计为准。回流线拉线坑应在回流线延长线上，测量时，一个站在相邻支柱外侧距支柱外缘 0.8 米处（肩架长度），另一人通过锚柱梁孔目测一条直线量出拉线基础坑中心至下锚支柱的距离。3、基坑开挖方法硬土质类基坑开挖：硬土质类基坑开挖一般需2～3人，坑上人员负责提土，清土及防护，坑下人员按坑口标记挖坑、刨土。硬土质类基坑可不设...
