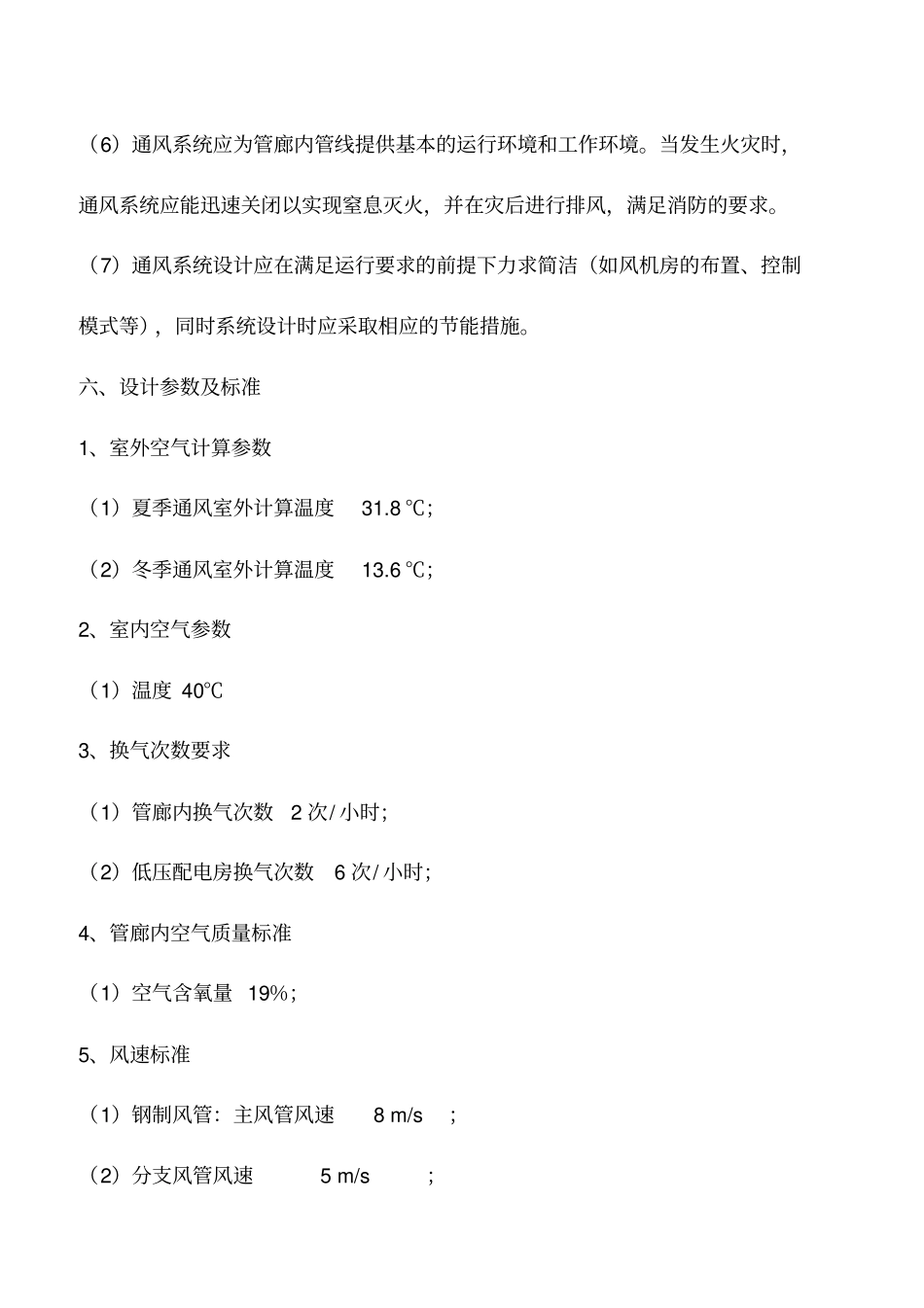

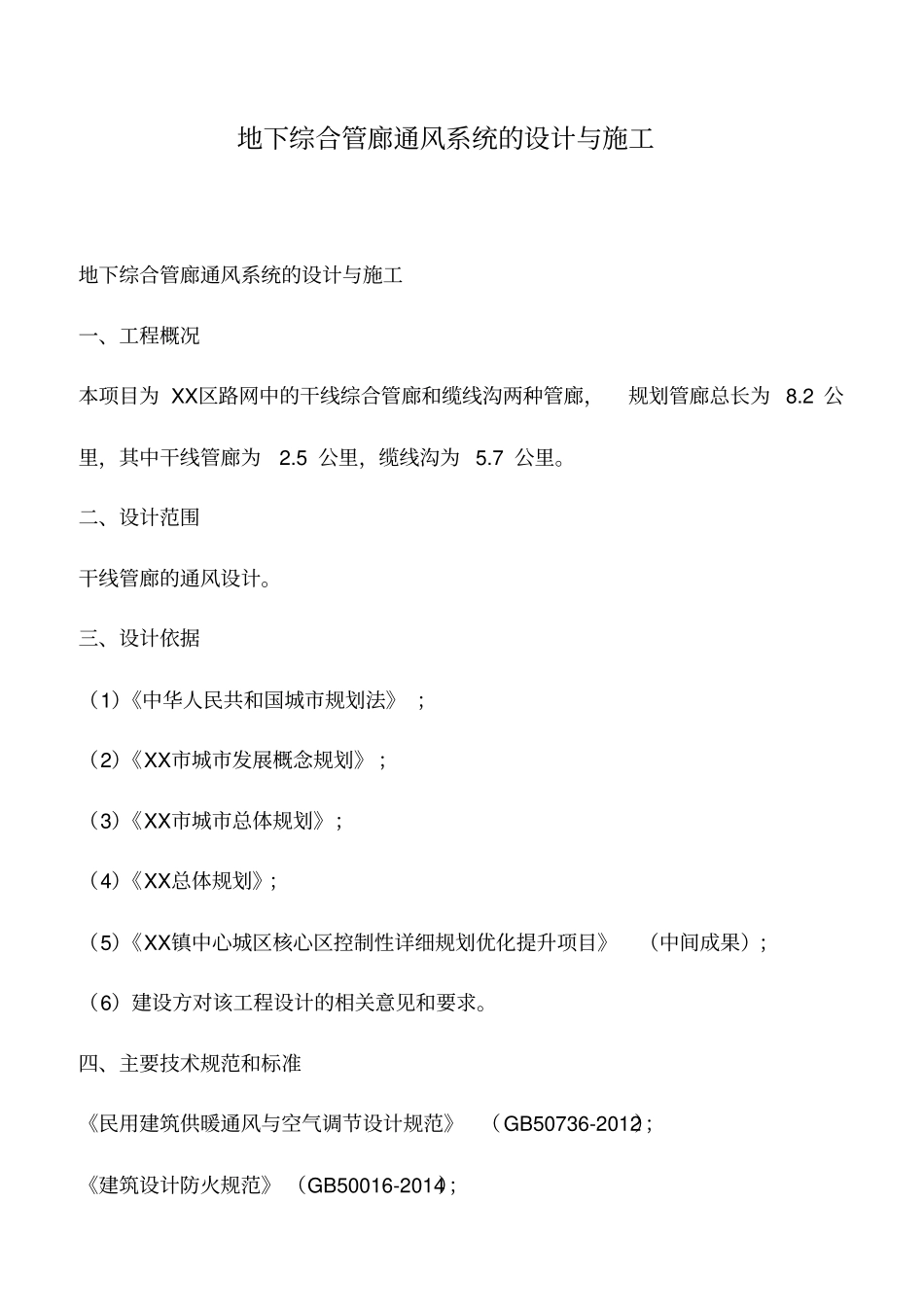

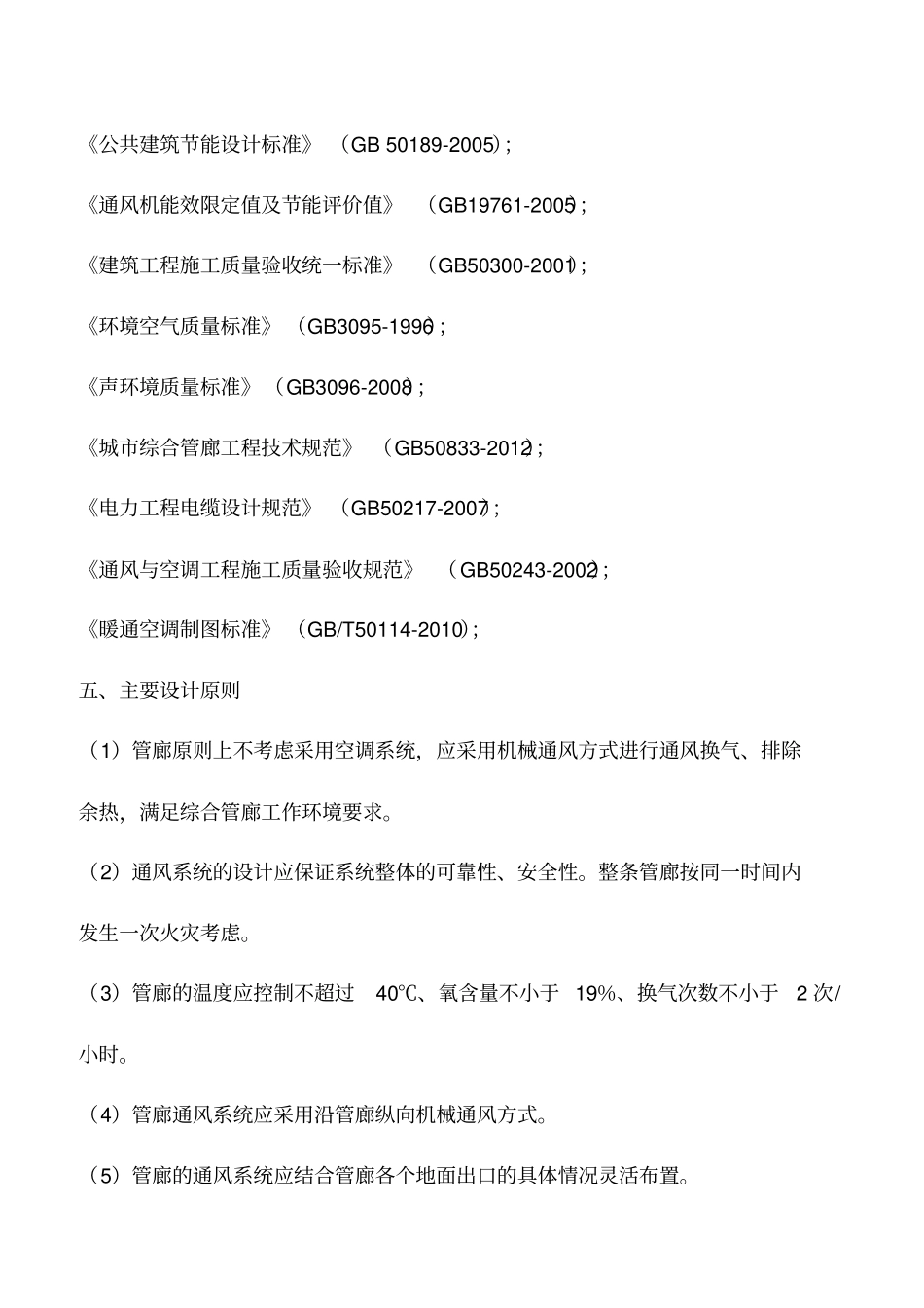

地下综合管廊通风系统的设计与施工地下综合管廊通风系统的设计与施工一、工程概况本项目为 XX区路网中的干线综合管廊和缆线沟两种管廊,规划管廊总长为 8.2 公里,其中干线管廊为2.5 公里,缆线沟为 5.7 公里。二、设计范围干线管廊的通风设计。三、设计依据(1)《中华人民共和国城市规划法》 ;(2)《XX市城市发展概念规划》 ;(3)《XX市城市总体规划》;(4)《XX总体规划》;(5)《XX镇中心城区核心区控制性详细规划优化提升项目》(中间成果);(6)建设方对该工程设计的相关意见和要求。四、主要技术规范和标准《民用建筑供暖通风与空气调节设计规范》(GB50736-2012);《建筑设计防火规范》 (GB50016-2014);《公共建筑节能设计标准》 (GB 50189-2005);《通风机能效限定值及节能评价值》 (GB19761-2005);《建筑工程施工质量验收统一标准》 (GB50300-2001);《环境空气质量标准》 (GB3095-1996);《声环境质量标准》(GB3096-2008);《城市综合管廊工程技术规范》 (GB50833-2012);《电力工程电缆设计规范》 (GB50217-2007);《通风与空调工程施工质量验收规范》 (GB50243-2002);《暖通空调制图标准》 (GB/T50114-2010);五、主要设计原则(1)管廊原则上不考虑采用空调系统,应采用机械通风方式进行通风换气、排除余热,满足综合管廊工作环境要求。(2)通风系统的设计应保证系统整体的可靠性、安全性。整条管廊按同一时间内发生一次火灾考虑。(3)管廊的温度应控制不超过40℃、氧含量不小于 19%、换气次数不小于2 次/小时。(4)管廊通风系统应采用沿管廊纵向机械通风方式。(5)管廊的通风系统应结合管廊各个地面出口的具体情况灵活布置。(6)通风系统应为管廊内管线提供基本的运行环境和工作环境。当发生火灾时,通风系统应能迅速关闭以实现窒息灭火,并在灾后进行排风,满足消防的要求。(7)通风系统设计应在满足运行要求的前提下力求简洁(如风机房的布置、控制模式等),同时系统设计时应采取相应的节能措施。六、设计参数及标准1、室外空气计算参数(1)夏季通风室外计算温度31.8 ℃;(2)冬季通风室外计算温度13.6 ℃;2、室内空气参数(1)温度 40℃3、换气次数要求(1)管廊内换气次数2 次/ 小时;(2)低压配电房换气次数6 次/ 小时;4、管廊内空气质量标准(1)空气含氧量 19%;5、风速标准(1)钢制风管:主风管风速 8 m/s;(2)分支风管风速 5 m/s;(3...
