推荐：建筑业十项新技术之纤维混凝土VIP免费

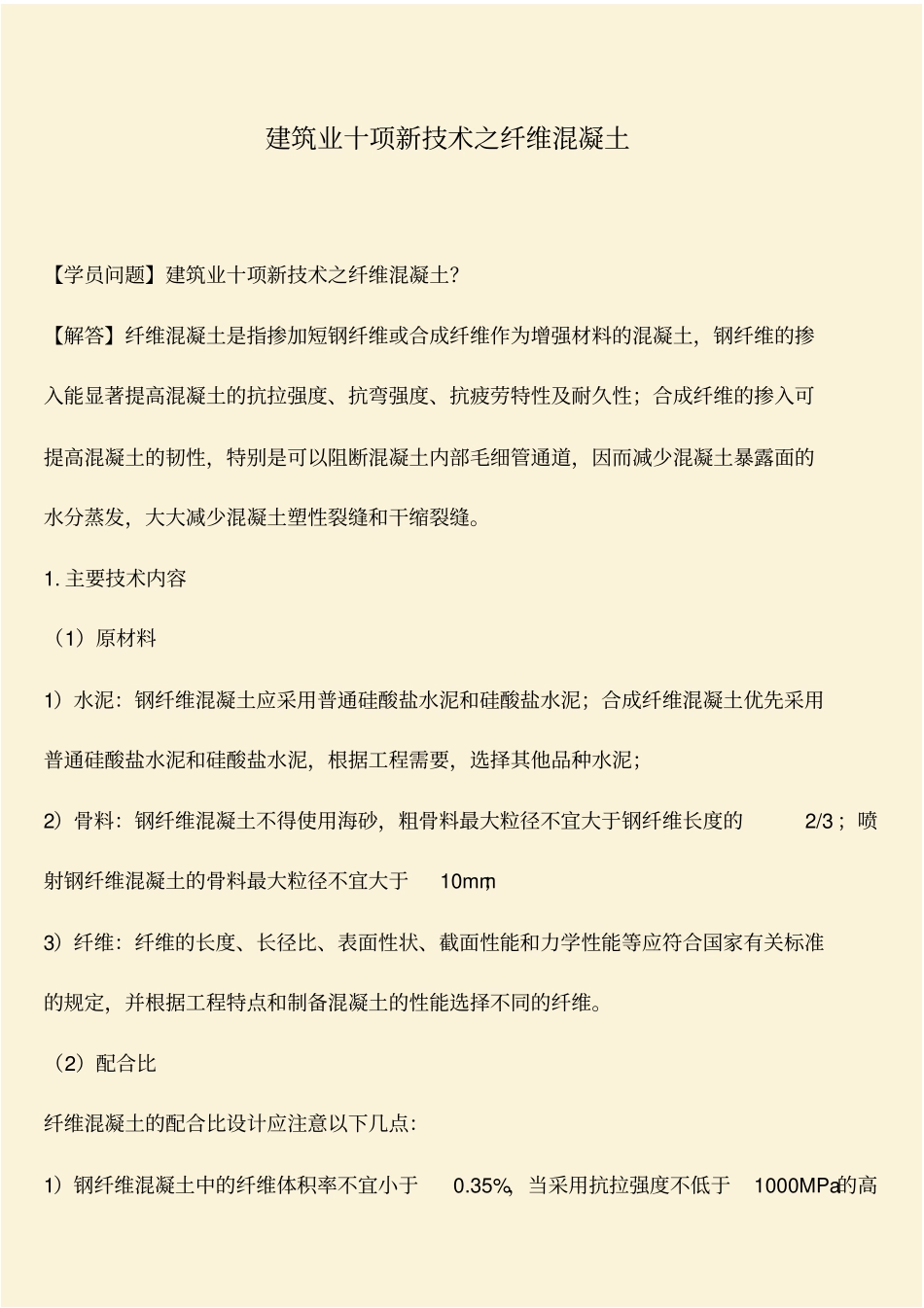

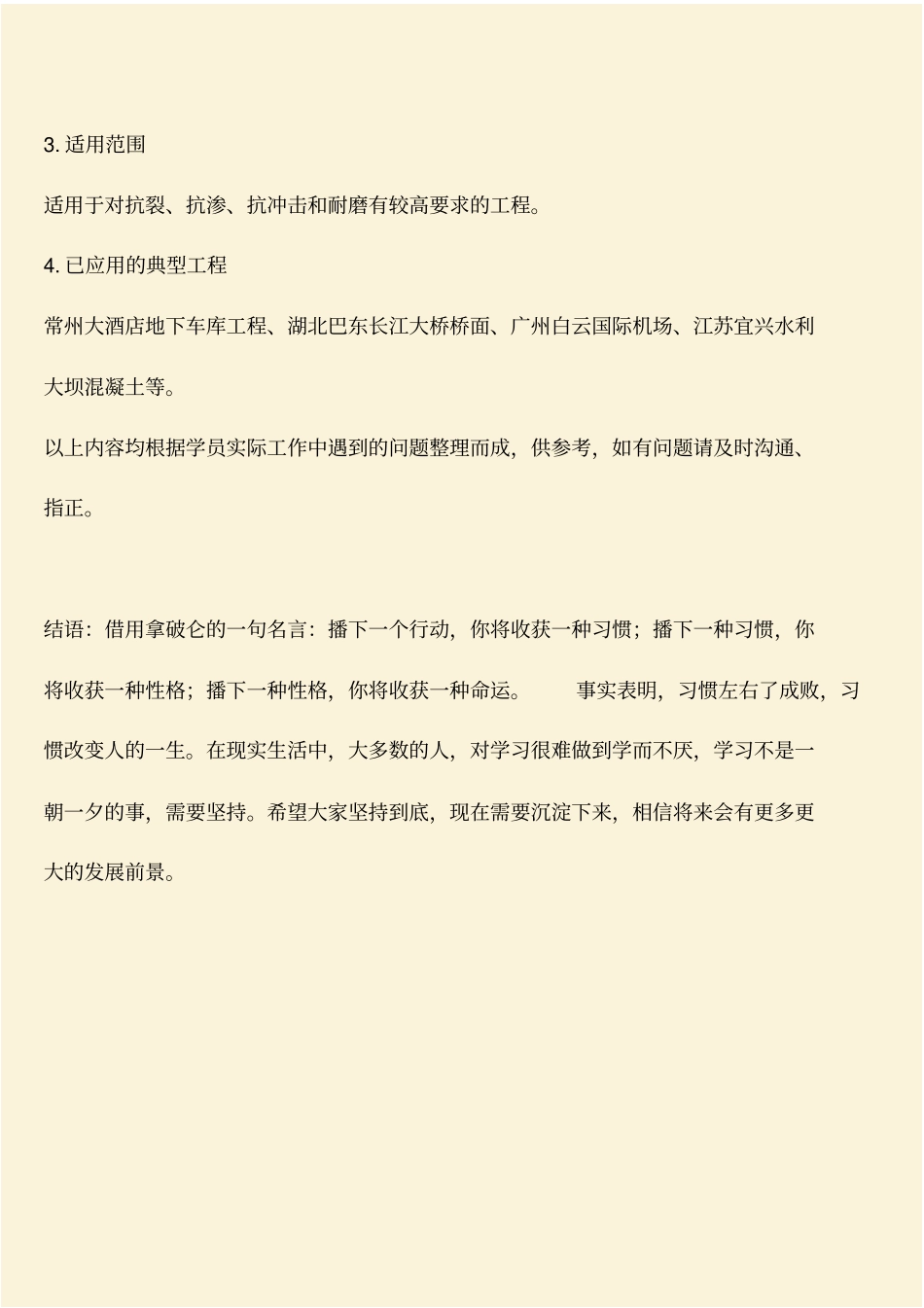

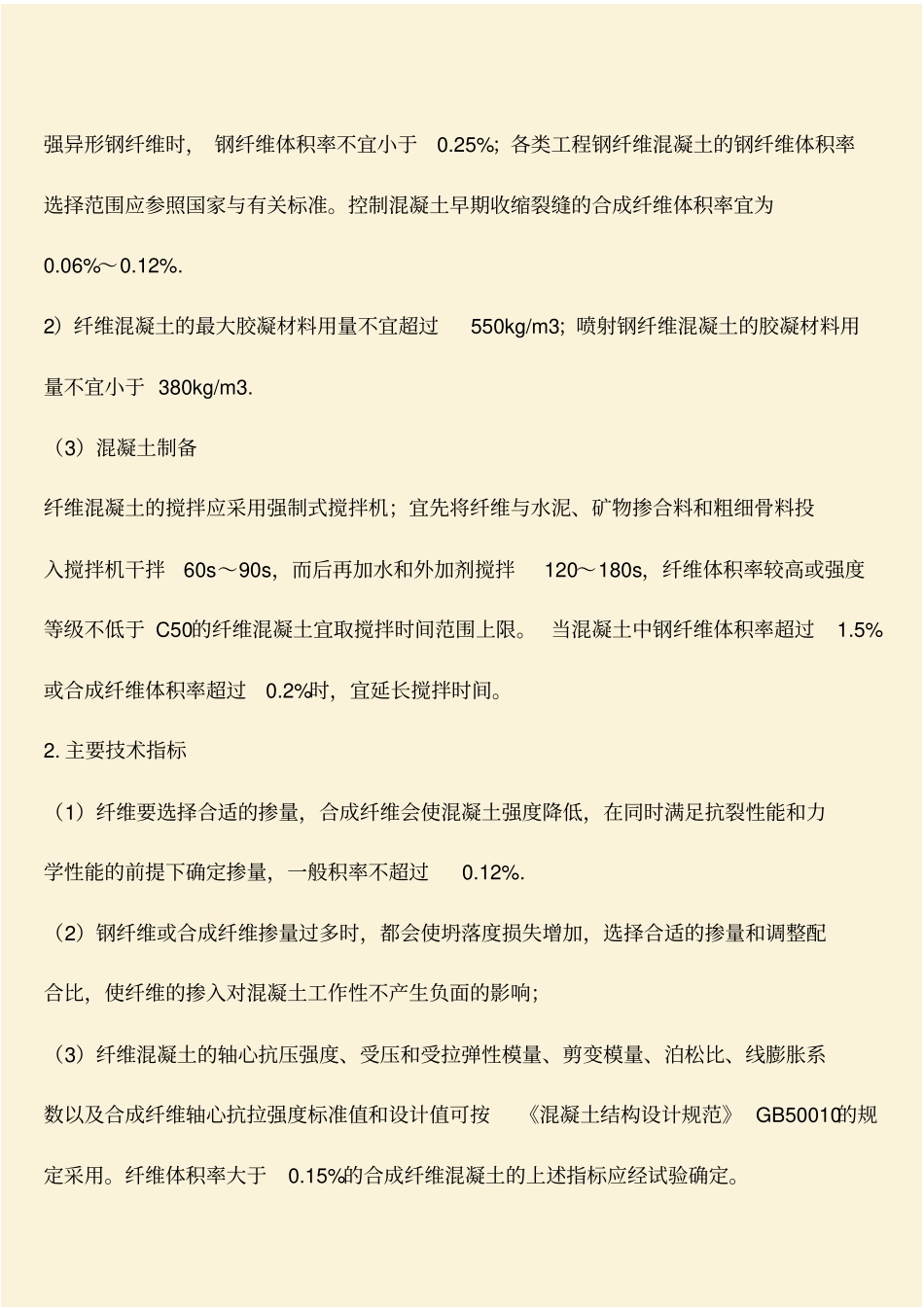

建筑业十项新技术之纤维混凝土【学员问题】建筑业十项新技术之纤维混凝土？【解答】纤维混凝土是指掺加短钢纤维或合成纤维作为增强材料的混凝土，钢纤维的掺入能显著提高混凝土的抗拉强度、抗弯强度、抗疲劳特性及耐久性；合成纤维的掺入可提高混凝土的韧性，特别是可以阻断混凝土内部毛细管通道，因而减少混凝土暴露面的水分蒸发，大大减少混凝土塑性裂缝和干缩裂缝。1. 主要技术内容（1）原材料1）水泥：钢纤维混凝土应采用普通硅酸盐水泥和硅酸盐水泥；合成纤维混凝土优先采用普通硅酸盐水泥和硅酸盐水泥，根据工程需要，选择其他品种水泥；2）骨料：钢纤维混凝土不得使用海砂，粗骨料最大粒径不宜大于钢纤维长度的2/3 ；喷射钢纤维混凝土的骨料最大粒径不宜大于10mm；3）纤维：纤维的长度、长径比、表面性状、截面性能和力学性能等应符合国家有关标准的规定，并根据工程特点和制备混凝土的性能选择不同的纤维。（2）配合比纤维混凝土的配合比设计应注意以下几点：1）钢纤维混凝土中的纤维体积率不宜小于0.35%，当采用抗拉强度不低于1000MPa的高强异形钢纤维时， 钢纤维体积率不宜小于0.25%；各类工程钢纤维混凝土的钢纤维体积率选择范围应参照国家与有关标准。控制混凝土早期收缩裂缝的合成纤维体积率宜为0.06%～0.12%. 2）纤维混凝土的最大胶凝材料用量不宜超过550kg/m3；喷射钢纤维混凝土的胶凝材料用量不宜小于 380kg/m3. （3）混凝土制备纤维混凝土的搅拌应采用强制式搅拌机；宜先将纤维与水泥、矿物掺合料和粗细骨料投入搅拌机干拌60s～90s，而后再加水和外加剂搅拌120～180s，纤维体积率较高或强度等级不低于 C50的纤维混凝土宜取搅拌时间范围上限。 当混凝土中钢纤维体积率超过1.5%或合成纤维体积率超过0.2%时，宜延长搅拌时间。2. 主要技术指标（1）纤维要选择合适的掺量，合成纤维会使混凝土强度降低，在同时满足抗裂性能和力学性能的前提下确定掺量，一般积率不超过0.12%. （2）钢纤维或合成纤维掺量过多时，都会使坍落度损失增加，选择合适的掺量和调整配合比，使纤维的掺入对混凝土工作性不产生负面的影响；（3）纤维混凝土的轴心抗压强度、受压和受拉弹性模量、剪变模量、泊松比、线膨胀系数以及合成纤维轴心抗拉强度标准值和设计值可按《混凝土结构设计规范》 GB50010的规定采用。纤维体积率大于0.15%的合成纤维混凝土的上述指标应经试验确定。3. 适用范围适用于对抗裂、抗渗、抗冲击和耐磨有较高要求的工程。4. 已...
