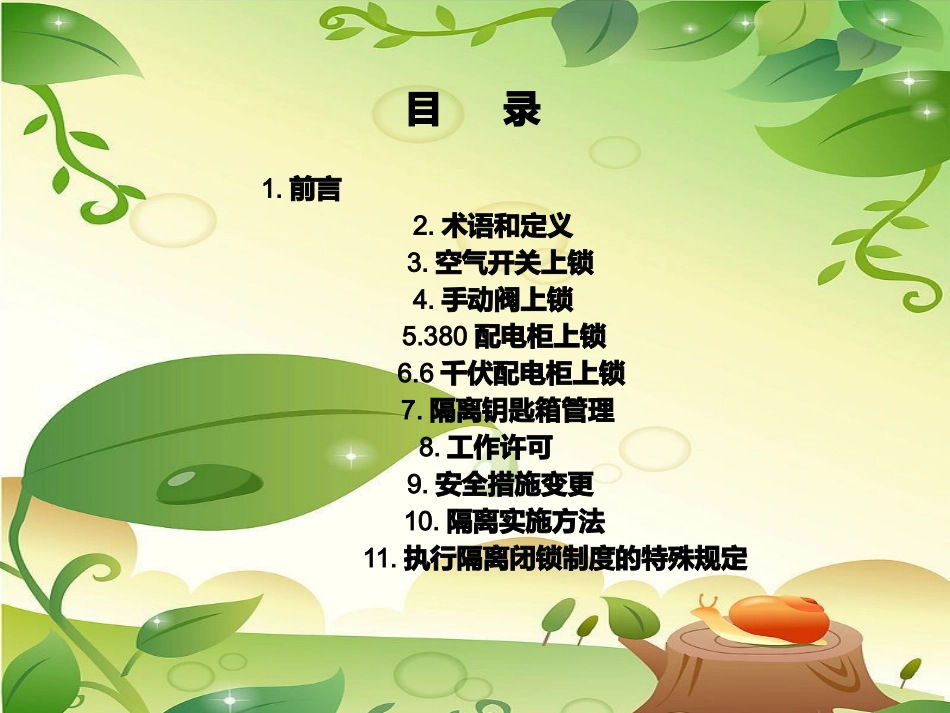

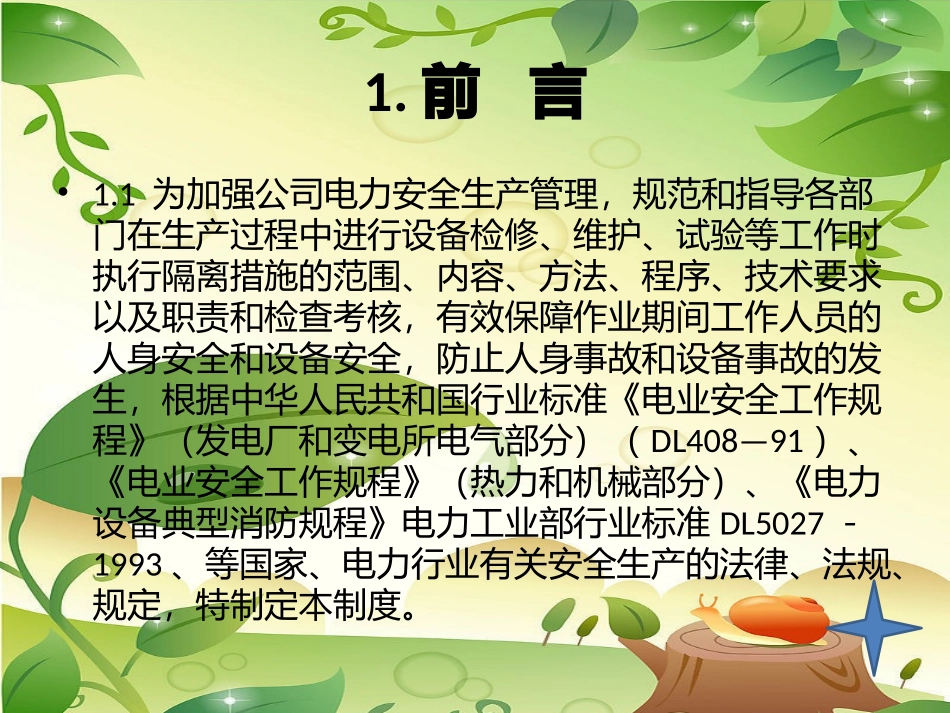

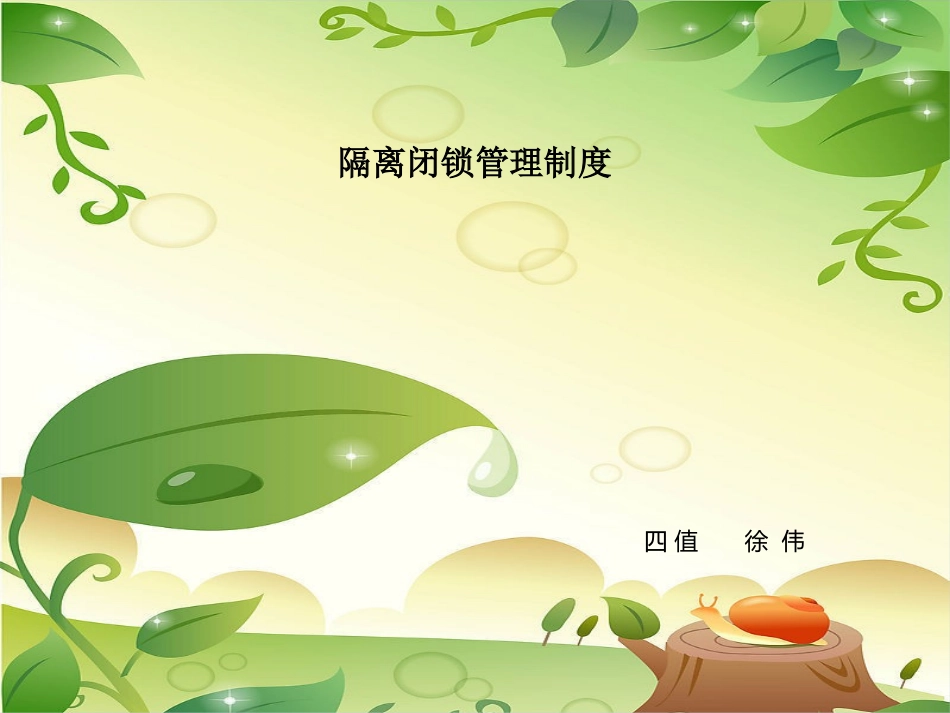

1隔离闭锁管理制度四值徐伟21.前言2.术语和定义3.空气开关上锁4.手动阀上锁5.380配电柜上锁6.6千伏配电柜上锁7.隔离钥匙箱管理8.工作许可9.安全措施变更10.隔离实施方法11.执行隔离闭锁制度的特殊规定目录31.前言•1.1为加强公司电力安全生产管理，规范和指导各部门在生产过程中进行设备检修、维护、试验等工作时执行隔离措施的范围、内容、方法、程序、技术要求以及职责和检查考核，有效保障作业期间工作人员的人身安全和设备安全，防止人身事故和设备事故的发生，根据中华人民共和国行业标准《电业安全工作规程》（发电厂和变电所电气部分）（DL408—91）、《电业安全工作规程》（热力和机械部分）、《电力设备典型消防规程》电力工业部行业标准DL5027－1993、等国家、电力行业有关安全生产的法律、法规、规定，特制定本制度。42.术语和定义•2.1•设备隔离•指将需要进行检查、检修、试验的设备从运行系统中隔断分离。•2.2•隔离锁•指将隔离设备锁定在某一固定状态的专用挂锁。隔离锁一把锁只对应一把钥匙。隔离锁按自然序号统一编号，锁色规定为红色。•2.3•隔离钥匙•指能够打开隔离锁的专用钥匙。一把隔离钥匙只对应一把隔离锁。设备上锁后，隔离钥匙存放在隔离钥匙箱内。•2.4•隔离钥匙箱•指存放隔离钥匙的专用箱，定置在工作票室内。隔离钥匙箱内存放相关工作票上所有隔离点的隔离钥匙。隔离钥匙箱外有两把挂锁，一把是由工作负责人收执保管钥匙的安全锁，一把是工作许可人收执保管钥匙的控制锁，只有双方同时在工作票室时，隔离钥匙箱才能被打开。•2.5•安全锁•指锁定隔离钥匙箱小门的专用挂锁，一把安全锁对应一把钥匙，仅使用在工作票室内的隔离钥匙箱上。安全锁按自然序号统一编号，锁色规定为黄色。•2.6•安全钥匙•指能够打开安全锁的专用钥匙，一把安全钥匙仅对应一把安全挂锁。使用安全锁锁住隔离钥匙箱后，其安全钥匙随工作票一起由工作负责人收执保管。•2.752.术语和定义•控制锁•指隔离钥匙箱上锁后，由工作许可人在隔离钥匙箱上加挂的一把专用挂锁。控制挂锁是通用锁，对隔离钥匙箱的开启起监督控制作用。正常备用和暂时不恢复的开关及阀门加装控制锁，控制锁按自然序号统一编号，锁色规定为白色。•2.8•控制钥匙•指能够打开控制锁的专用钥匙。控制钥匙是通用钥匙，一把控制钥匙可以打开工作票室内的全部控制挂锁，由工作许可人负责保管。•2.9•扩锁器•指扩充锁孔的连片。当锁孔不能满足挂锁需求时，可将一个锁眼扩充为多个锁眼。•2.10•锁链•指金属或塑料类链条。用于缠绕或束缚隔离设备的操作阀门、把手、开关、柜门等，使其不能操作。设备上使用的锁链表示该设备状态锁定，禁止操作。•2.11•强制开锁铁钳•隔离钥匙或安全钥匙丢失，需要强制开锁用。由部门安全专工保管。•2.13•安全钥匙隔离系统•指使用隔离钥匙箱、隔离锁、安全锁、控制锁、隔离钥匙、安全钥匙、控制钥匙、锁链等专用装置，按规定程序实施设备强制隔离的系统。•2.14•设备锁•设备原有的锁，在正常运行时，锁在电气开关、刀闸、阀门上的锁,对应的钥匙，只有唯一一条。63.空气开关上锁•“”目前公司对电动阀的空气开关电源上锁比较粗糙，采用的是直接挂禁止合闸，有人工作警示牌，绳子粗，不好挂。而且可以直接恢复电源，危险性极大。所以我们需要购买专门的微型断路器锁具。•图一微型断路器锁具图二空气开关73.空气开关上锁•在有工作任务的情况下，我们需要对设备的电动阀门断电时，我们即可采用这种方式断电，主要需“”要用的工具有，微型断路器锁具，禁止合闸，有人工作警示牌（编号唯一），专用的设备隔离锁（编号唯一）。•方法是用微型都路器锁具锁住空气小开关，然后用专用的设备隔离锁锁住，同时将对应该空气开关的警示牌锁住。做好按错后照片如下图三••图三.空气开关按错示意图84.手动阀上锁•“”目前我们项目对现场手动阀上锁基本上只悬挂一块禁止操作，有人工作警示牌，在高空处，很容易直接被风刮下，找不到，而且并，大概是以下几种阀门，蝶阀，截止阀，球阀，闸阀。4.1蝶阀上锁•蝶阀又叫翻板阀，是一种结构简单的调节阀，可用于低压管道介质的开...
