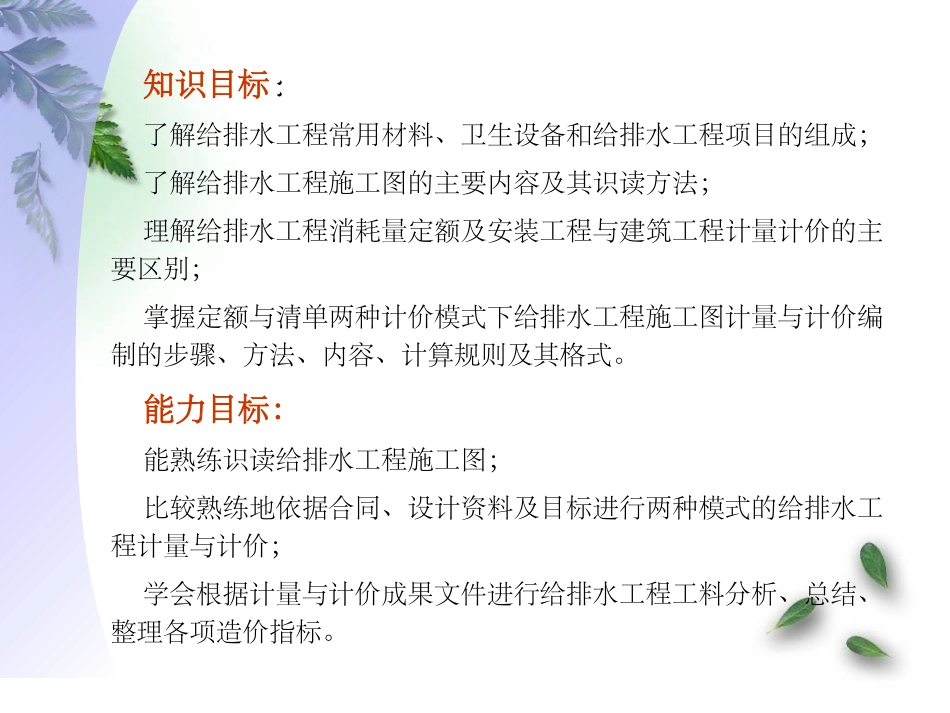

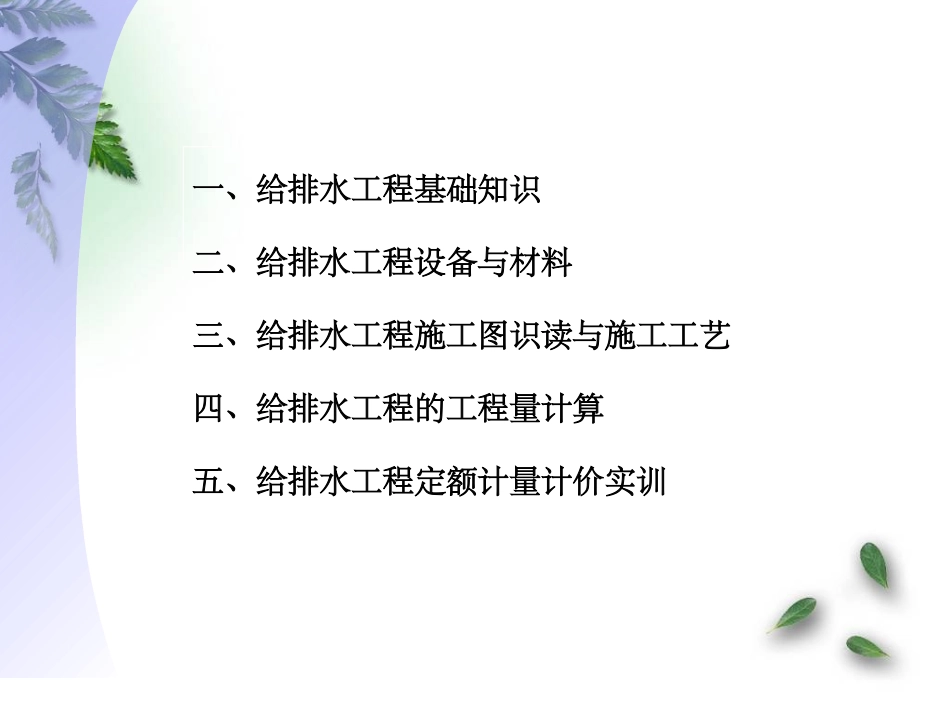

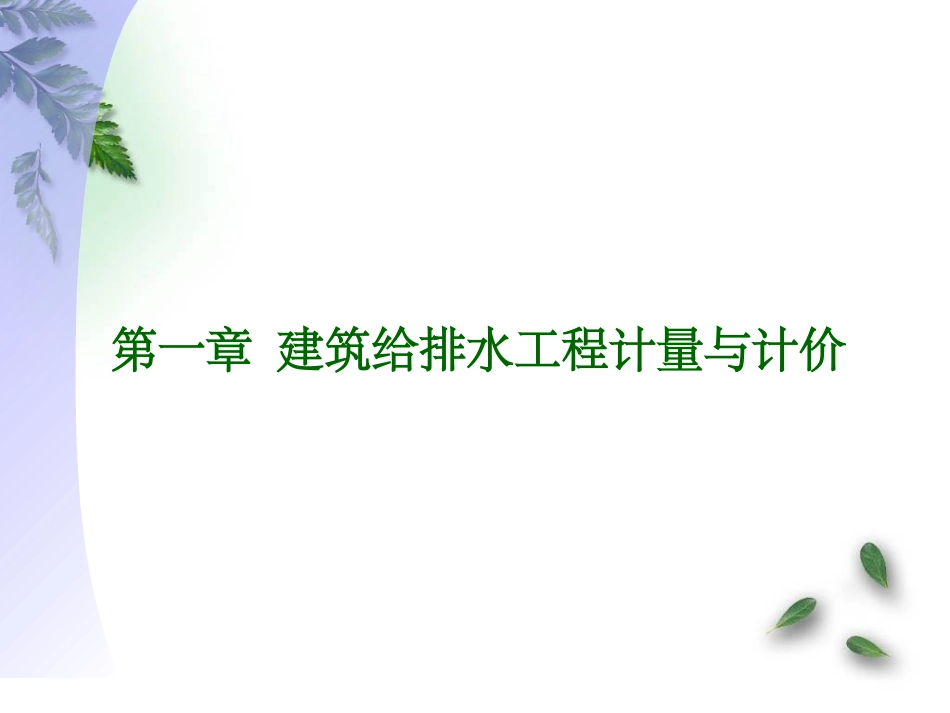

第一章建筑给排水工程计量与计价知识目标：：了解给排水工程常用材料、卫生设备和给排水工程项目的组成；了解给排水工程施工图的主要内容及其识读方法；理解给排水工程消耗量定额及安装工程与建筑工程计量计价的主要区别；掌握定额与清单两种计价模式下给排水工程施工图计量与计价编制的步骤、方法、内容、计算规则及其格式。能力目标：能熟练识读给排水工程施工图；比较熟练地依据合同、设计资料及目标进行两种模式的给排水工程计量与计价；学会根据计量与计价成果文件进行给排水工程工料分析、总结、整理各项造价指标。一、给排水工程基础知识二、给排水工程设备与材料三、给排水工程施工图识读与施工工艺四、给排水工程的工程量计算五、给排水工程定额计量计价实训一、给排水工程分类城市给排水工程（市政建设工程）建筑给排水工程（建筑安装工程）室内室外给水范围：红色排水范围：浅蓝色给水范围：绿色排水范围：橘色给水处理厂建筑物污水处理厂建筑小区（室外）给水排水工程城市给水工程城市排水工程输水管网配水管网水表井室外给水管网建筑物阀门井引入管排出管建筑物外第一个污水检查井室外污水排水管道室外污水检查井碰头井城市污水排水管网1.1、给排水工程基础知识二、室内给水系统二、室内给水系统1.分类生活给水系统生产给水系统消防给水系统2.室内给水系统的组成（见左图）1—阀门井；2—引入管；3—闸阀；4—水表；5—水泵；6—止回阀；7—干管；8—支管；9—浴盆；10—立管；11—水龙头；12—淋浴器；13—洗脸盆；14—大便器；15—洗涤盆；16—水箱；17—进水管；18—出水管；19—消火栓；A—入储水池；B—来自储水池图1-01建筑室内给水系统图1-02水表节点1—水表；2—阀门；3—泄水检查龙头①引入管：自室外给水管将水引入室内的管段，也称进户管。②水表节点远传电子智能水表远传电子智能水表IC卡冷、热水表水平旋翼式可拆水表旋翼式干式水表③给水管道：包括干管、立管和支管。④给水附件：如阀门、过滤器、配水龙头等。⑤增压和储水设备：水泵、水箱等。⑥室内消防设备3.建筑给水系统的给水方式图1-03直接给水方式（1）直接给水方式（2）水箱给水方式图1-04水箱给水方式泄（3）水泵给水方式（4）水池、水泵、水箱联合给水方式图1-06水箱水泵联合给水方式图1-05水泵给水方式（（55）单设气压给水设备的给水方式）单设气压给水设备的给水方式气压给水装置可分为变压式和定压式两种。气压给水装置可分为变压式和定压式两种。1-止回阀；2-水泵；3-气压水罐；4-压力信号器；5-液位信号器；6-控制器；7-补气装置；8-排气阀；9—安全阀1-止回阀；2-水泵；3-气压水罐；4-压力信号器；5-液位信号器；6-控制器；7-压力调节阀；8-补气装置；9-排气阀；10-安全阀；11-储气罐图1-08单罐定压式气压给水设备图1-07单罐变压式气压给水设备上行下给式(upfeedsystem)指的是给水横干管位于配水管网的上部，通过连接的立管向下给水的方式。（6）分区给水方式城市供水压力不足，多层建筑只能满足下部几层的用水而不能供到上部楼层时，为了能充分利用室外管网的压力，常将室内给水系统分为上下两个供水区。（3）两种兼用的管路布置，如图1-09所示（4）环状式，如图1-10所示4.室内给水系统的管路布置（1）下行上给式，如图1-03、图1-05、图1-06所示（2）上行下给式，如图1-04所示图1-09多层建筑分区给水方式图1-10环状给水方式三、室内排水系统1.室内排水系统的分类（1）生活排水系统①生活污水排水系统：来自于大、小便器（槽）的粪便污水。②生活废水排水系统：来自于浴盆、洗脸盆、洗涤盆、洗衣机等的洗涤、沐浴水。（2）工业排水系统①生产污水：工业生产中排出的受污染严重的水，由于工艺不同水质差异很大。②生产废水：工业生产中排出的受轻度污染的水，如工业冷却水。（3）雨水排水系统雨水排水系统是排除屋面雨水和雪水的。雨雪水比较清洁，可不经处理排入水体。（4）其他排水从公共厨房排出的含油脂的废水，经隔油池处理排入废水管道，冲洗汽车的废水，也需单独收集，局部处理后排放。还有游泳池排水等。2.室内排水系统的组成图1-11建筑内部排水系统（1）卫生器具或生产设备受...
