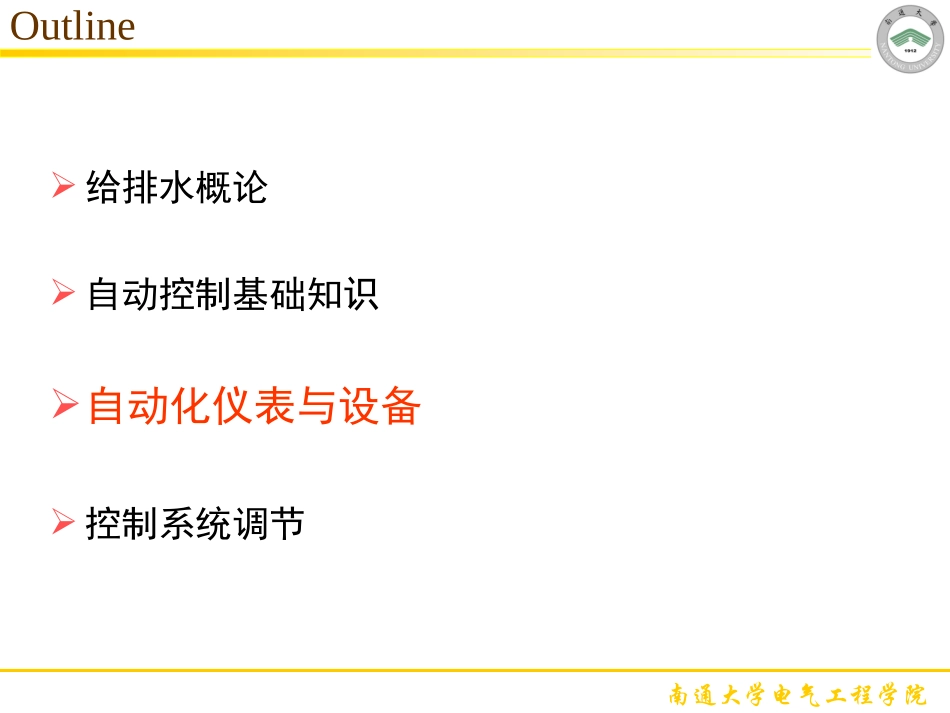

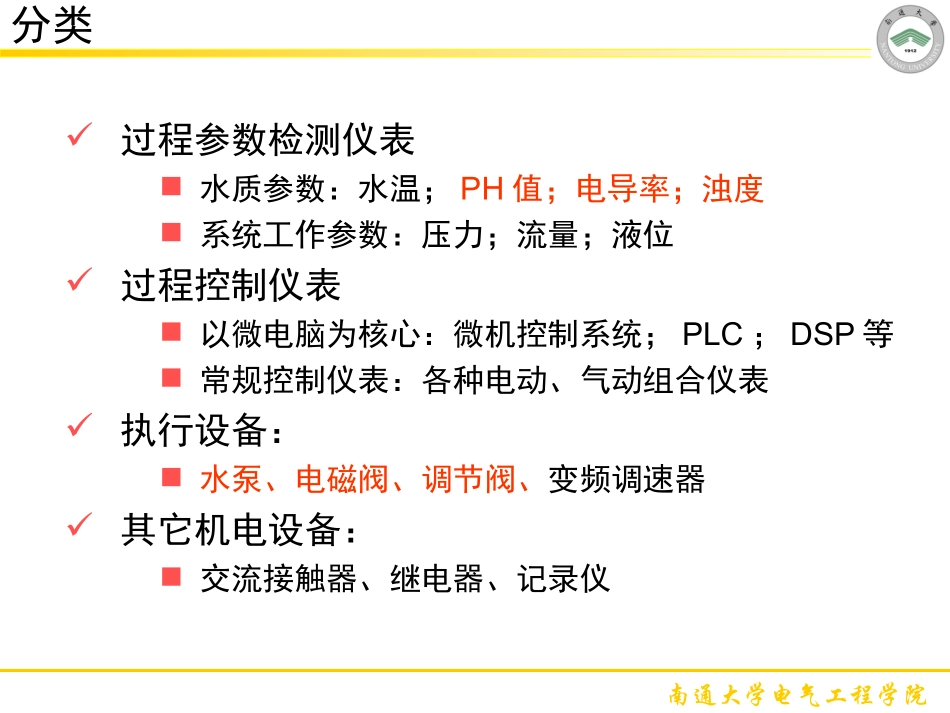

南通大学电气工程学院建筑给排水工程南通大学电气工程学院给排水概论自动控制基础知识自动化仪表与设备控制系统调节Outline南通大学电气工程学院分类过程参数检测仪表水质参数：水温；PH值；电导率；浊度系统工作参数：压力；流量；液位过程控制仪表以微电脑为核心：微机控制系统；PLC；DSP等常规控制仪表：各种电动、气动组合仪表执行设备：水泵、电磁阀、调节阀、变频调速器其它机电设备：交流接触器、继电器、记录仪南通大学电气工程学院检测技术基础概念：利用各种物理、化学效应，选择合适的装置(传感器)与方法，将生产、科研和生活等各方面的有关信息通过测量并进行相应处理从而赋予定性或定量结果的过程称为检测技术组成：广义传感器：传感；变送；显示性能指标：范围；量程；零点、量程迁移；灵敏度；分辨率；误差；精度；重复性；再现性；漂移；可靠性发展方向微型、新型、智能南通大学电气工程学院典型水质检测仪表pH值是最常用水质指标之一.表示水的酸碱性指标pH测量原理氢离子活度的负对数:pH=-lgapH值检测仪表测量方法：电位电极法玻璃pH电极氯化银电极南通大学电气工程学院典型水质检测仪表电导率检测仪表作用：测定水和溶液的电导，可以了解水被杂质污染的程度和溶液中所含盐分或其它离子的量。由于电解质在水溶液中以带电离子的形式存在，因此溶液具有导电的性质，其导电能力的强弱称为电导度，简称为电导。水的电导率：电流通过横截面积各为1cm2相距1cm的两电极之间水样的电导。取决于离子性质和浓度、溶液温度和粘度等测量原理对于特定的电导仪，有确定的电极常数Q。根据此电极常数Q和在此条件下测得的溶液的电导S．便可算出溶液的电导率k。南通大学电气工程学院典型水质检测仪表平衡电桥式电导仪312xRRRR电阻分压式mmxmEERRR11mxmmEkREER南通大学电气工程学院典型水质检测仪表电流测量式电导仪电导仪南通大学电气工程学院典型水质检测仪表浊度:溶解于水的各种杂质，颗粒大小超过10-6mm，如有机物质、细菌、藻类、油脂、黏土、砂等不溶解物，会影响水的透明度，造成光学的综合现象，使人在视觉上呈有浑浊的印象.度量这一光学现象的指标即浊度.给水排水工程中，在评价水源、选择处理方法、生产过程控制和水质检验等各方面都需要对浊度做严格和精密的测量。浊度的高低直接关系到供水水质，据有关医学数据统计表明，出厂水的浊度降低，水中的细菌也按比例下降，特别是需要高余氯才能灭活的病毒在相当程度上是随着浊度的降低而降低的浊度检测仪表南通大学电气工程学院典型水质检测仪表浊度检测仪表目前各种类型的浊度仪，全是利用光电光度法原理制成的。悬浊液体是光学不均匀性很显著的分散物质。当光线通过这种液体时，会在光学分界面上产生吸收、反射、散射等光学现象。由于这些光学现象，当射入试样水的光束强度固定时，透过水样后的光束强度或散射光的强度将与悬浊物的成分、浓度等形成函数关系。根据比尔—朗伯定律和雷莱方程式，可提出如下的函数式：通过光电效应又可将光束强度转换为电流的大小，用以反映浊度。这就是当前各类浊度仪的基本工作原理南通大学电气工程学院按照浊度测定方法来分类，可以分为：(1)透射光测定法，(2)散射光测定法；(3)透射光和散射光比较测定法；(4)表面散射光法浊度检测仪表典型水质检测仪表此方法是把试样水溢流，往溢流面照射斜光，在上方测定散射光的强度来求出浊度南通大学电气工程学院水体中污染物的浓度，随环境条件的不同而变化，要及时监测水体水质情况，需要建立基于计算机控制的水质连续监测系统，才能获得具有代表性的水质数据。水质检测系统由一个监测中心(总站)、若干个固定监测站(子站)和信息、数据传输系统组成水质自动监测系统南通大学电气工程学院中心站是指挥中心，由功能齐全的微型计算机系统和联络用的无线电台组成任务：向子站发布各种工作指令，管理子站的工作；按规定的时间收集各子站的监测数据，并将其处理子站由水样采集装置、检测仪表、微型计算机和本站电台组成。任务：接受总站的工作指...
