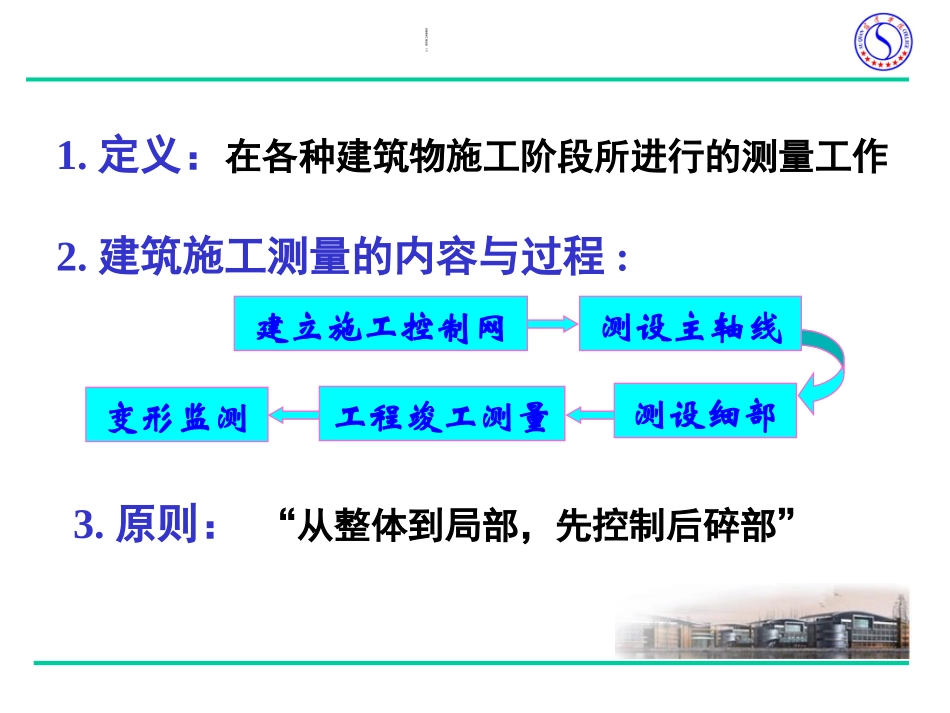

第十章建筑施工测量工程测量工程测量110.1建筑施工测量概述1.定义：在各种建筑物施工阶段所进行的测量工作2.主要内容:施工前的施工控制网建立；建筑物定位和基础放线；工程施工中各道工序的细部测设；完工后使用前竣工测量运营使用期间变形测量10.1建筑施工测量概述1.定义：在各种建筑物施工阶段所进行的测量工作2.建筑施工测量的内容与过程:3.原则：“从整体到局部，先控制后碎部”建立施工控制网测设细部工程竣工测量变形监测测设主轴线4.基本任务建筑物轴线、标高的现场放样定位5.建筑施工测量的主要特点精度要求高施工现场干扰大(通视、交叉作业、点位保存)46、准备工作1、核对设计图纸，检查总尺寸和分尺寸是否一致，总平面图和大样详图尺寸是否一致，不符之处要向设计单位提出。2、对施工现场进行实地踏勘，根据实际情况编制测设详图，计算测设数据。3、对施工测量所使用的仪器、工具应进行检验和校正。工作中必须注意人身和仪器的安全，特别是在高空和危险地区进行测量时，必须采取防护措施。施工控制网的特点：施工控制网的布设形式：平面控制网：建筑基线建筑方格网导线网高程控制网：多采用水准测量的方法10.2施工控制测量1.控制的范围小，精度要求高2.施工控制网的点位分布有特殊要求3.控制点使用频繁，受施工干扰大4.控制网投影到特定的平面上5.采用独立的建筑坐标系建筑基线布设形式：一字形、L形、T形、十字形。建筑基线主点间应相互通视，边长为100～400m，点位应便于永久保存。方格网的主轴线应布设在厂区的中部，并与主要建筑物的基本轴线平行。建筑方格网建筑基线的测设D′D2εd2AOε1d1C′CⅠBAB建筑基线O90°Ⅱ根据测量控制点Ⅰ、Ⅱ，用极坐标法分别测设出A、O、B三个点。然后把经纬仪安置在O点，观测∠AOB是否等于90°；丈量OA、OB两段距离，是否与设计值相等。否则，应进行必要的点位调整。在设计和施工部门，为了工作上的方便，常采用一种独立坐标系统，称为施工坐标系或建筑坐标系。施工坐标系的纵轴通常用A表示，横轴用B表示，施工坐标也叫A、B坐标。施工坐标系11MByDOAOBNyxyOx′O′OPAα′PPPPBCxA''cossinsincosPoPPPoPPxxAByyAB测量坐标系与施工坐标系的转换O’xBAM0yDCNα已知O’的测量坐标为(528.456,496.332),施工坐标系A轴方位角α=30°，建筑方格网主点M、N施工坐标分别为(600、200)、(600、1300)，求M、N测量坐标。练习(1)确定主点的施工坐标MByDOAOBNyxyOx′O′OPAα′PPPPBCxA当场区很大时，主轴线很长，一般只测设其中的一段，如图中的AOB段，该段上A、O、B点是主轴线的定位点，称主点。主点的施工坐标一般由设计单位给出，再按主轴线的长度推算其它主点的施工坐标。建筑方格网的测设(2)求算主点的测量坐标MByDOAOBNyxyOx′O′OPAα′PPPPBCxA当施工坐标系与国家测量坐标系不一致时，在施工方格网测设之前，应把主点的施工坐标换算为测量坐标，以便求算测设数据。''cossinsincosPoPPPoPPxxAByyAB（3）方格网主点的测设βAD1Ⅰ1OD22βⅡδABD3Ⅲβ3A′μγa′βOδOδBbBⅠ、Ⅱ、Ⅲ点为测量控制点，A、O、B为主轴线的主点。根据它们的坐标反算出测设数据D1、D2、D3和β1、β2、β3，然后按极坐标法分别测设出A、O、B三个主点的概略位置。并用混凝土桩把主点固定下来。混凝土桩顶部常预置一块10cm～10cm的铁板，供调整点位使用。16AA’BOB’O’abδδδ1=(180-)2()"abab（4）方格网的详细测设17MByDOAOBNyxyOx′O′OPAα′PPPPBCxA10.3民用建筑施工测量民用建筑指的是住宅、办公楼、食堂、俱乐部、医院和学校等建筑物。施工测量的任务是按照设计的要求，把建筑物的位置测设到地面上，并配合施工以保证工程质量。一、测设前的准备工作1．熟悉图纸测设时必须具备下列图纸资料。实验楼14.00（1）总平面图——是施工测设的总体依据，建筑物就是根据总平面图上所给的尺寸关系进行定位的。3700M1BADCENQ900041009000234526006200P6200建筑平面图（2）建筑平面图——给出建筑物各定位轴线间的尺寸关系及室内地坪标高等。（3）基础平面图——给出基础轴线间的...
