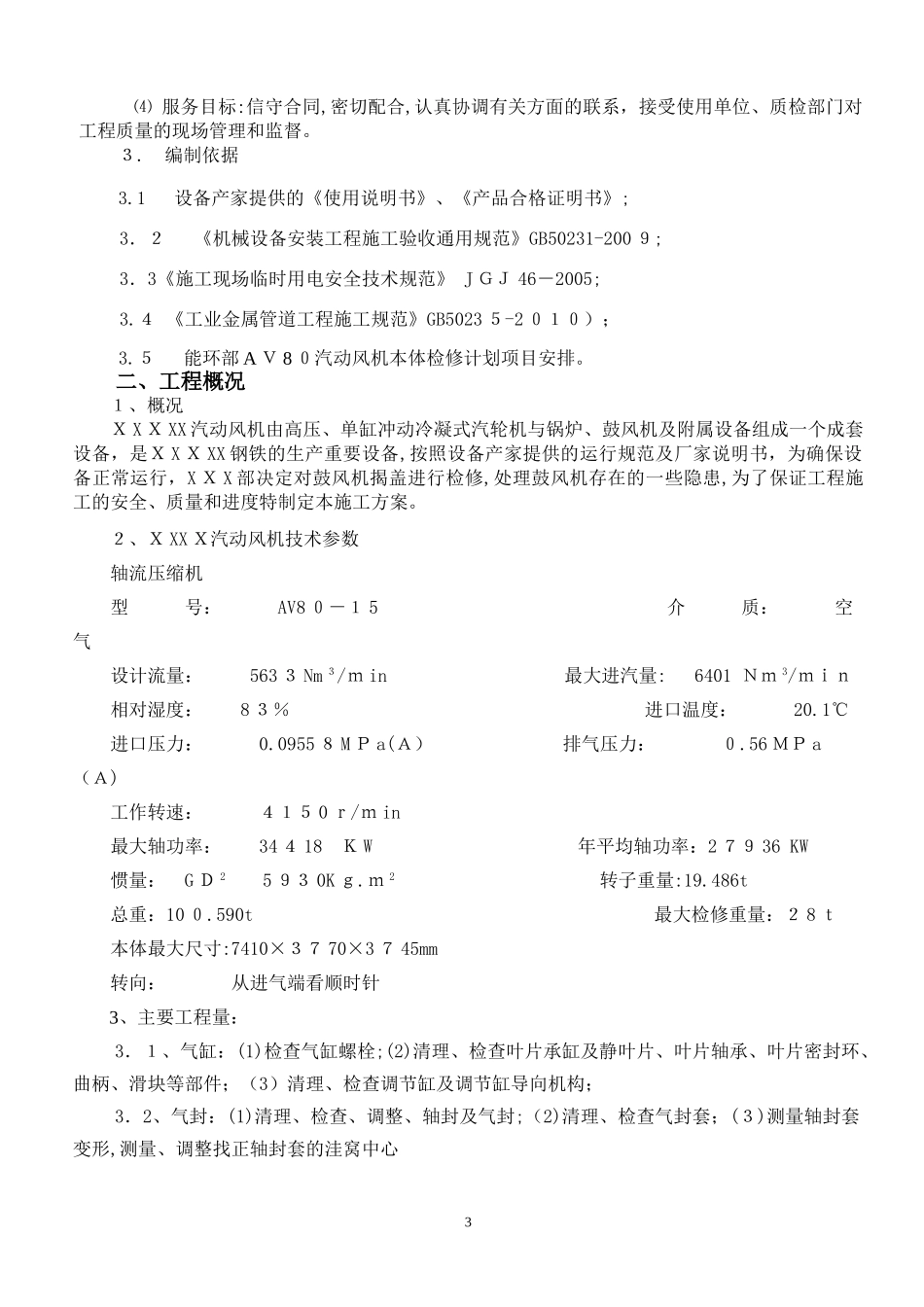

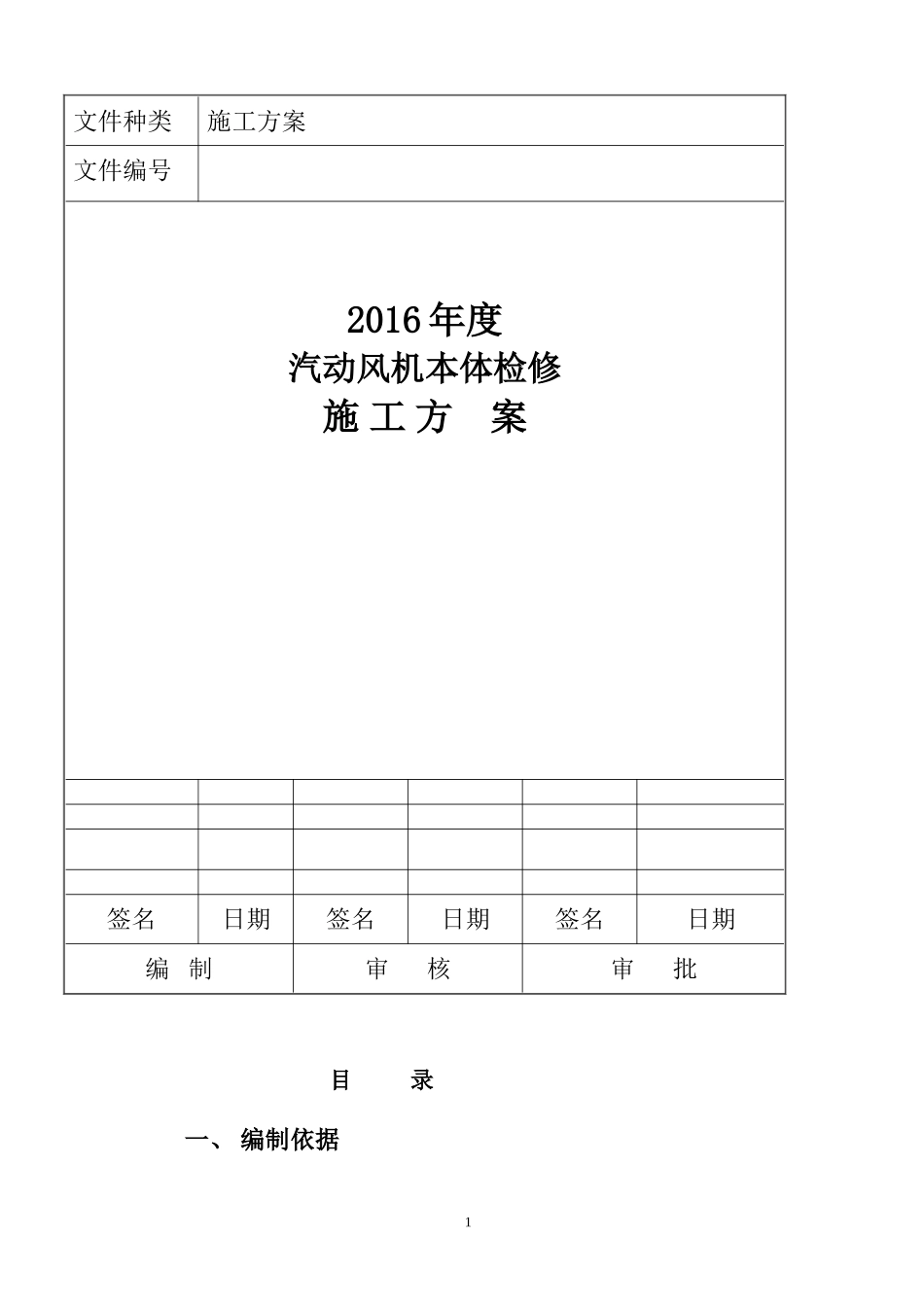

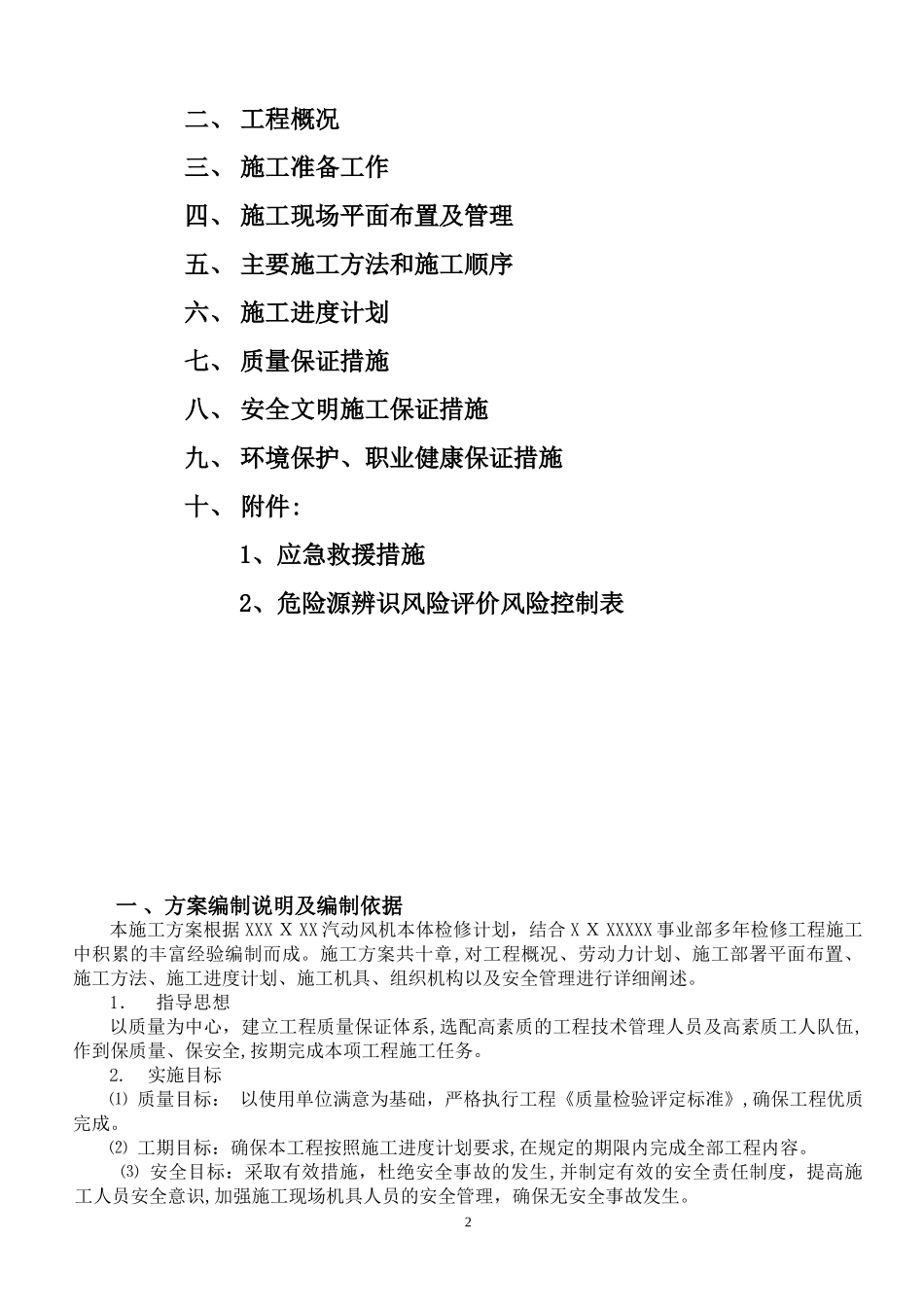

文件种类施工方案文件编号2016年度汽动风机本体检修施工方案签名日期签名日期签名日期编制审核审批目录一、编制依据1二、工程概况三、施工准备工作四、施工现场平面布置及管理五、主要施工方法和施工顺序六、施工进度计划七、质量保证措施八、安全文明施工保证措施九、环境保护、职业健康保证措施十、附件:1、应急救援措施2、危险源辨识风险评价风险控制表一、方案编制说明及编制依据本施工方案根据XXXＸXX汽动风机本体检修计划，结合XＸXXXXX事业部多年检修工程施工中积累的丰富经验编制而成。施工方案共十章,对工程概况、劳动力计划、施工部署平面布置、施工方法、施工进度计划、施工机具、组织机构以及安全管理进行详细阐述。1．指导思想以质量为中心，建立工程质量保证体系,选配高素质的工程技术管理人员及高素质工人队伍,作到保质量、保安全,按期完成本项工程施工任务。2.实施目标⑴质量目标：以使用单位满意为基础，严格执行工程《质量检验评定标准》,确保工程优质完成。⑵工期目标：确保本工程按照施工进度计划要求,在规定的期限内完成全部工程内容。⑶安全目标：采取有效措施，杜绝安全事故的发生,并制定有效的安全责任制度，提高施工人员安全意识,加强施工现场机具人员的安全管理，确保无安全事故发生。2⑷服务目标:信守合同,密切配合,认真协调有关方面的联系，接受使用单位、质检部门对工程质量的现场管理和监督。３.编制依据3.1设备产家提供的《使用说明书》、《产品合格证明书》;3．２《机械设备安装工程施工验收通用规范》GB50231-200９;3．3《施工现场临时用电安全技术规范》JＧＪ46－2005;3.４《工业金属管道工程施工规范》GB5023５-2０１０）；3.５能环部AＶ8０汽动风机本体检修计划项目安排。二、工程概况１、概况ＸXＸXX汽动风机由高压、单缸冲动冷凝式汽轮机与锅炉、鼓风机及附属设备组成一个成套设备，是ＸXＸXX钢铁的生产重要设备,按照设备产家提供的运行规范及厂家说明书，为确保设备正常运行，XＸX部决定对鼓风机揭盖进行检修,处理鼓风机存在的一些隐患,为了保证工程施工的安全、质量和进度特制定本施工方案。２、ＸXXＸ汽动风机技术参数轴流压缩机型号：AV8０－１5介质：空气设计流量：563３Nm３/ｍin最大进汽量:6401Ｎｍ3/ｍｉｎ相对湿度：8３％进口温度：20.1℃进口压力：0.0955８MＰa(Ａ）排气压力：０.56ＭＰa（Ａ)工作转速：４１５0ｒ/ｍin最大轴功率：34４18ＫW年平均轴功率：2７９36KW惯量：GＤ25９３0Kｇ.ｍ2转子重量:19.486t总重：10０.590t最大检修重量：２8ｔ本体最大尺寸:7410×３７70×3７45mm转向：从进气端看顺时针3、主要工程量：3．１、气缸：(1)检查气缸螺栓;(2)清理、检查叶片承缸及静叶片、叶片轴承、叶片密封环、曲柄、滑块等部件；（3）清理、检查调节缸及调节缸导向机构；3．2、气封：(1)清理、检查、调整、轴封及气封;（2)清理、检查气封套；(３)测量轴封套变形,测量、调整找正轴封套的洼窝中心33.3、转子：（１)检查主轴、动叶及其他轴上附件，测量及调整通流部分间隙、及对轮中心（轴系）;（２)主机转子进行全面检查,包括径向跳动及端面跳动检查、主轴径椭圆度、圆柱度检查、联轴器、推力盘的瓢偏度、幌动度；（3)修补研磨推力盘及轴颈;(4）叶片、叶根着色检查;3.4、轴承：（１）清理、检查支持轴承、推力轴承,必要时进行修理,测量、调整轴承及油挡的间隙、轴承紧力；(2）清扫轴承箱。3.5、静叶伺服机构：(１)清洗、检查静叶伺服机构;（2）检测伺服马达安装数据测量。三、施工准备工作1、组织施工负责人对检修项目的技术、质量、完成时间的安排进行讨论。２、现场施工安全技术交底:（1）主要零部件、备件数量；（2）停电挂牌的具体要求；（3）现场环境情况与危险预分析;（4）工具机具准备尤其是电动、液压、起重工具的检查；（5）主要装配尺寸及零部件尺寸交底；（6）检修方案交底。３.技术准备：施工前先熟悉设备技术文件、施工图纸及有关施工规范,进行现场技术交底,召开专题讨论会,对关键工序进行技术交底。4.施工场地准备：根据现场实际情况，对现场的进行必要的布置，确保施工过程的安全;选择合适的吊装地点,拆卸设备的堆放...
