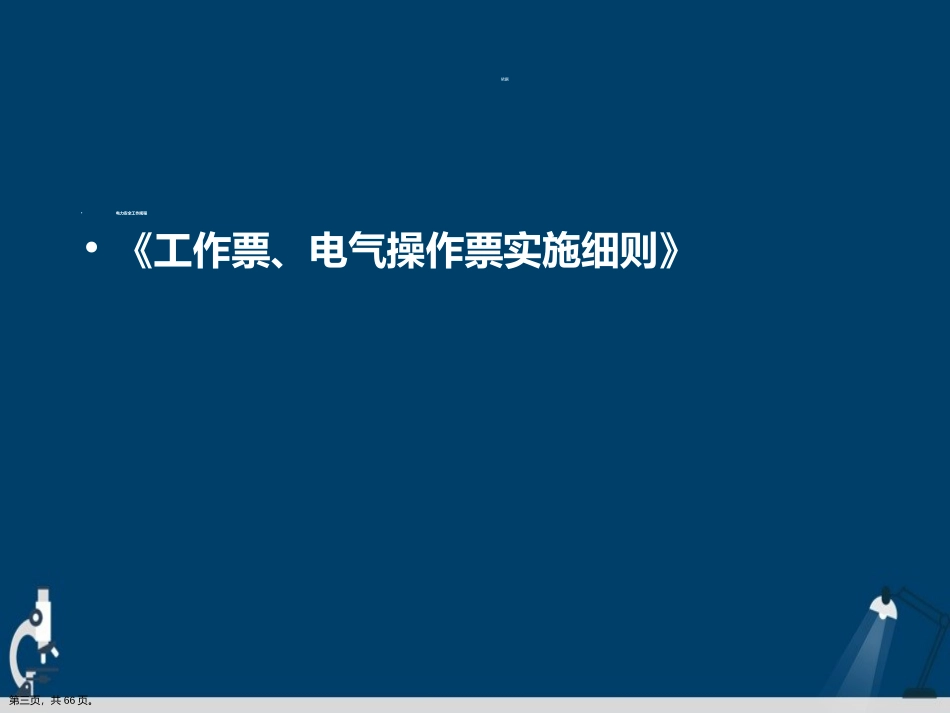

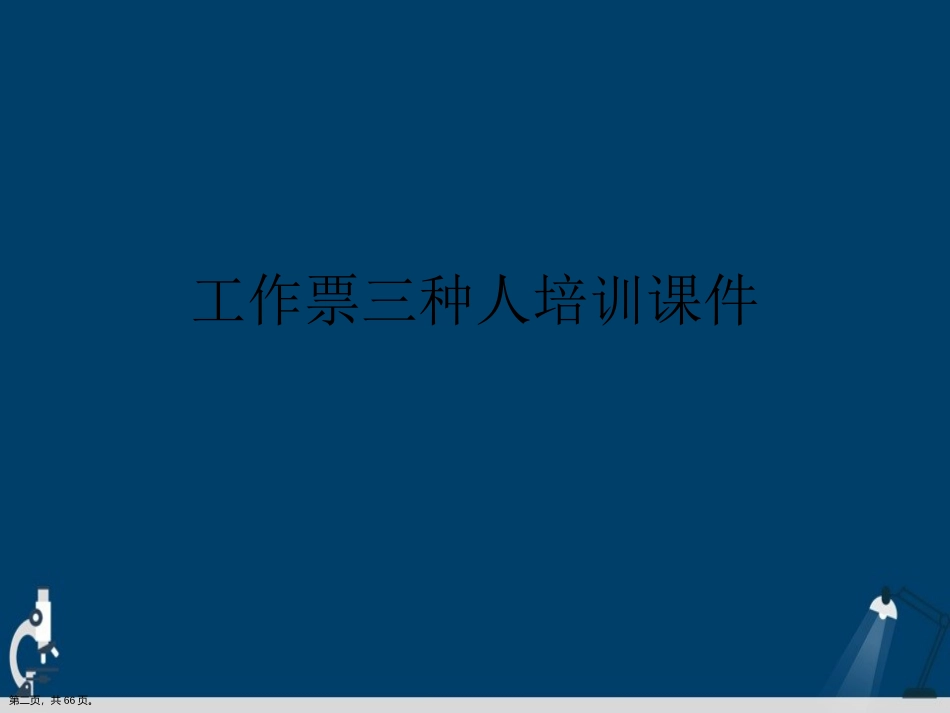

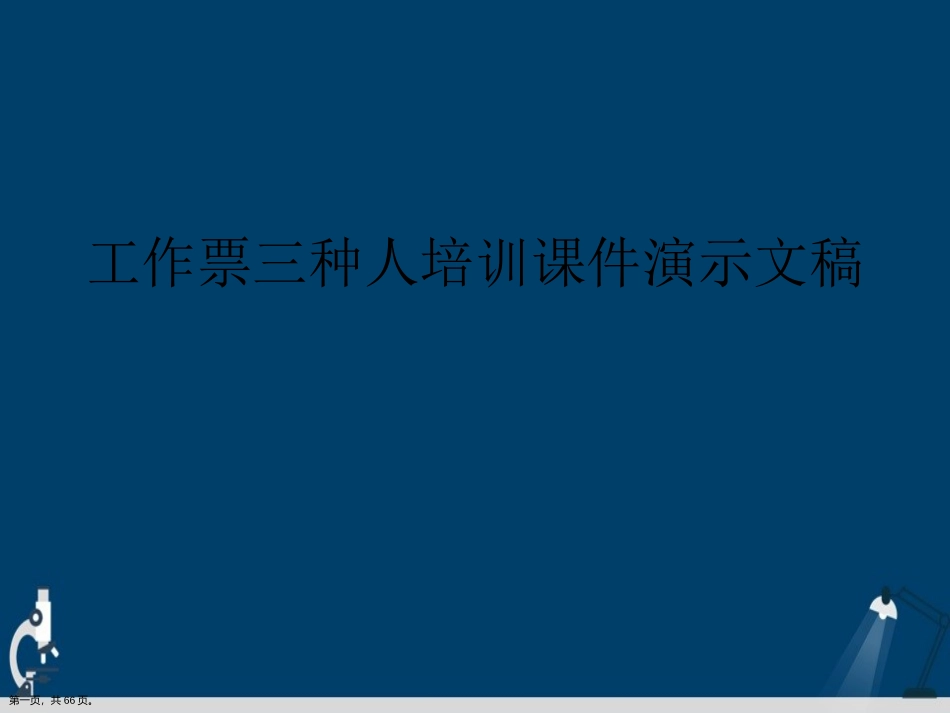

工作票三种人培训课件演示文稿第一页，共66页。工作票三种人培训课件第二页，共66页。依据•电力安全工作规程•《工作票、电气操作票实施细则》第三页，共66页。总则•1.1工作票制度是电业安全工作规程的核心，是保证工作人员在电气设备上工作的重要组织措施之一。任何人不得违反，禁止(按新安规要求“严禁”均改为“禁止”)无票工作。•1.2电气工作票（含发电厂电气部分，以下统称电气工作票）是允许在电气设备上工作的书面命令，是履行工作许可手续、工作监护、工作间断、转移终结和恢复送电、实施安全组织措施等的书面依据。在电气设备上工作，必须严格按《电力安全工作规程》要求，认真执行工作票制度。第四页，共66页。填用电气工作票的工作•填用电气工作票的工作•3.1在变电站（发电厂）电气设备上的工作应填用电气工作票（包括二次工作安全措施票）或事故应急抢修单，其方式有下列几种：•3.1.1填用变电第一种工作票（见附录A）•3.1.2填用变电第二种工作票（见附录F）第五页，共66页。填用变电一票的工作•3.2.1高压设备上的工作需要全部停电或部分停电者，如高压设备检修、试验等工作。•3.2.2其他工作需要将高压设备停电或要做安全措施者，如：•3.2.2.1二次系统和照明等回路上的工作，需要将高压设备停电或做安全措施者；•3.2.2.2工作人员活动范围与带电部分小于《电力安全工作规程》表2-1规定的安全距离进行继电保护、安全自动装置和仪表等及其二次回路的检查试验时，需将高压设备停电的；第六页，共66页。填用变电一票的工作•3.2.2.3在高压设备继电保护、安全自动装置和仪表、自动化监控系统等及其二次回路上工作需将高压设备停电或做安全措施者；•3.2.2.4通信系统同继电保护、安全自动装置等复用通道（包括载波、微波、光纤通道等）的检修、联动试验需将高压设备停电或做安全措施者；•3.2.2.5在经继电保护出口跳闸的发电机组热工保护、水车保护及其相关回路上工作需将高压设备停电或做安全措施者；•3.2.2.6新设备安装，涉及到运行设备，需将运行设备停电或做安全措施者。第七页，共66页。•3.2.3工作地点应停电的设备如下：•3.2.3.1检修的设备；•3.2.3.2与工作人员在进行工作中正常活动范围的距离小于《电力安全工作规程》表4-1规定的设备；•3.2.3.3在35kV及以下的设备处工作，安全距离虽大于《电力安全工作规程》表4-1规定，但小于其表2-1规定，同时又无绝缘隔板、安全遮栏措施的设备；•3.2.3.4带电部分在工作人员后面、两侧、上下，且无可靠安全措施的设备；第八页，共66页。•3.2.3.5其他需要停电的设备。•检修设备停电，应把各方面的电源完全断开，任何运用中的星型接线设备的中性点应视为带电设备部位。当两台主变共用一台消弧线圈时，如在变压器上工作，应拉开该主变消弧线圈刀闸，并在检修主变中性线上装设接地线；在中性点消弧线圈上工作时，应拉开两台变压器中性点的刀闸，并将消弧线圈接地。•运行中的高压设备其中性点接地系统的中性点应视作带电体，原则上是将运行设备停运后，中性点方可工作。在运行中若必须进行中性点接地点断开的工作时，应先建立有效的旁路接地，将中性点跨接做好临时可靠接地后，才可进行断开中性点设备的工作。第九页，共66页。填用电气工作票的规定•非计算机生成的工作票应使用黑色或蓝色的钢(水)笔(按新安规要求)或圆珠笔填写与签发，一式两份（分甲票和乙票），工作票乙票（指第一、二种工作票，带电工作票）背面印有危险点分析及采取的安全措施、注意事项以及附图内容的安全交底票（实行标准化作业的，其内容可不填写，但应在安全交底票中注明“见标准化作业指导书”），分票应按每一份分票分别填写安全交底票。工作班组对其填写的内容应正确，填写应(按新安规要求)清楚，不得任意涂改。如有个别错、漏字需要修改，应使用规范的符号，字迹清楚且改错字不超过3个字。但对涉及设备名称、编号、时间、操作动词等关键字不得涂改。第十页，共66页。填用电气工作票的规定•用计算机生成或打印的工作票应与印刷手写票面格式和规格统一，由工作票签发人审核无误，手工或电子签名方可执行。•在生产管理系统内办理工作票其...
