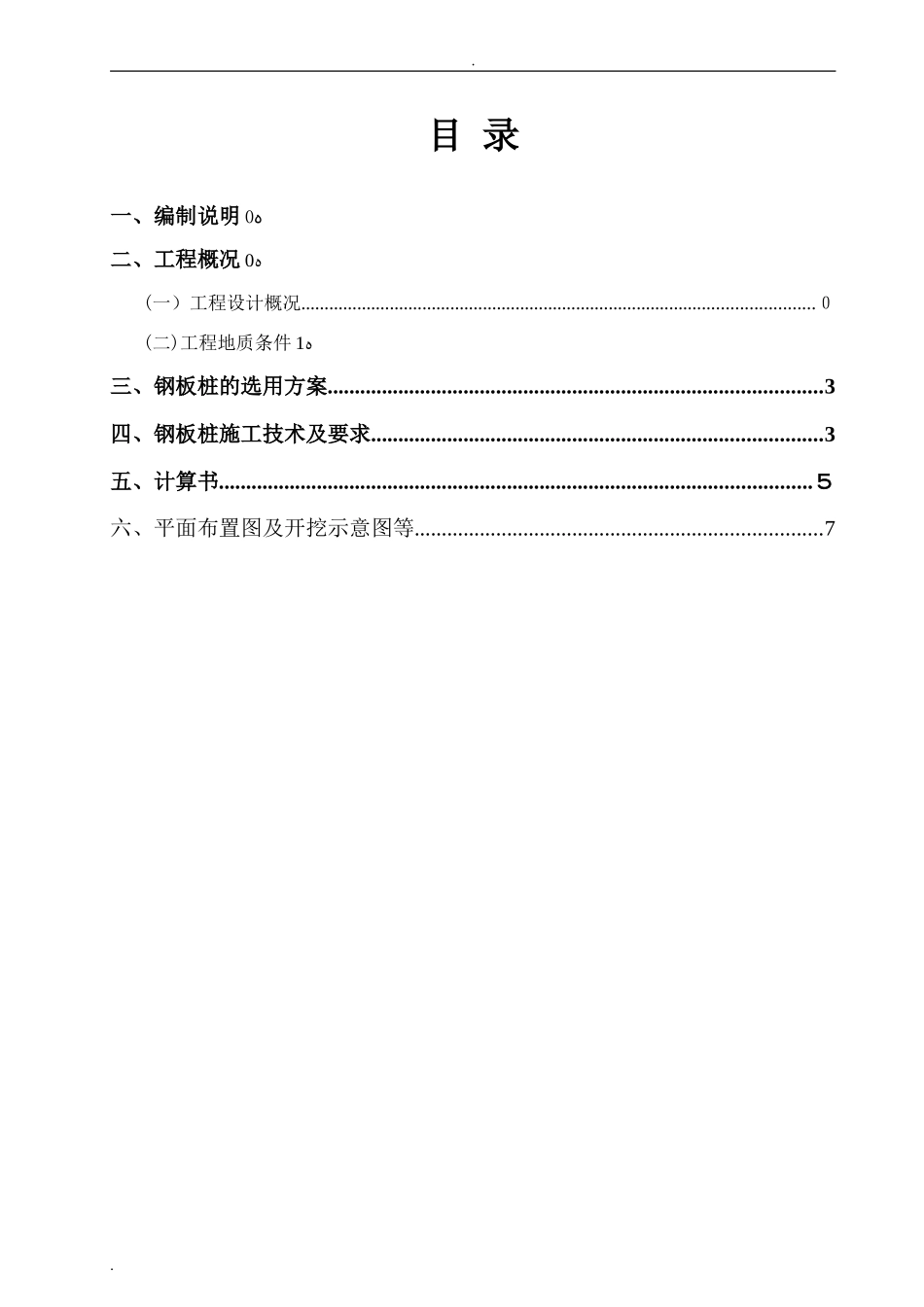

.目录一、编制说明ﻩ0二、工程概况ﻩ0(一）工程设计概况..............................................................................................................０(二)工程地质条件ﻩ1三、钢板桩的选用方案...........................................................................................3四、钢板桩施工技术及要求...................................................................................3五、计算书.............................................................................................................５六、平面布置图及开挖示意图等...........................................................................7..一、编制说明为了保证电梯井及集水井土方开挖工程及砖胎膜施工安全、顺利的进行，特编制钢板桩施工专项方案。本专项方案的主要编制依据如下:1、本工程施工承包合同及招投标文件；2、本工程施工图及其会审变更记录等;3、单位工程施工组织设计(总体方案）；4、《建设工程安全生产管理条例》(国务院令393号)；5、《危险性较大的分部分项工程安全管理办法》（建质[2009]87号）;6、《危险性较大的分部分项工程安全管理办法》广东省实施细则(粤建质［2０11]13号）；7、《建筑地基基础工程施工质量验收规范》（ＧB50２02－2002);8、《工程测量规范》（GB５0026-2007);9、《建筑施工安全检查标准》(JGＪ５9－２０１1）；10、《建筑工程施工现场供电用电安全规范》(GB50１94-9３);11、《施工现场临时用电安全技术规范》（JGJ4６-２0０５）;12、《广东省建筑施工安全管理资料统一用表(2011年版)》。13、简明施工计算手册二、工程概况(一)工程设计概况工程（二标段)位于珠海市，由×××兴建、×××设计、×××监理,×××总承包施工。基础类型为预应力管桩和冲（钻)孔灌注桩,框剪结构。本工程原地面标高约－３．2m,地下室底板面标高为-5．16m(绝对标高为1.19m)。本方案为电梯井及集水井土方开挖钢板桩施工专项方案。(二)工程地质条件1、场地位置及地形地貌场地位置及地形地貌:本工程场地位于珠海市南坪珠海大道北侧,原始地貌单元为海陆交互相沉积地貌及山前滨海沉积地貌，场地高程介于-0．05~5.25m。2、地层结构根据钻探结果，场地内埋藏的地层主要有人工填土层、第四系海陆交互相沉积层和第四系花岗岩残积层,下伏基岩为燕山期花岗岩。场地内发育的地层按自上而下的顺序依次描述如下：根据133个钻孔揭露所取得的地质资料，经综合整理,将场地岩土层自上而下划分为:人工填土（Ｑ4ml)、冲洪积层(Q４al）、风化残积土层(Qｅl）及第三系基岩(Ｅ)等四大类，现分述如下:..(1)人工填土①－1:褐灰、褐黄等色，主要成分为粘性土，约混30%的砖块、砼块等建筑垃圾及少量生活垃圾。层厚0.50～6.30m，平均2.16m。（2）填石①-２:青灰、灰白等色,主要由碎块组成,一般粒径5－40cm，表观直径最大达3.00ｍ,含量60%-90%,成分为花岗岩质碎石,充填少量粘性土及石英质砂,呈稍密状态。层顶高层0．０0~5.33m，层厚1.1０～23.0０m，平均7.53m。(3)第四系海陆交互相沉积层:由淤泥、淤泥质中砂、粉质粘土及粗砂组成：1、淤泥②-1：灰褐、灰黑色，含有机质，见有贝克等生物碎屑,局部含石英质中粗砂20%-3０％。层顶高层在-２2.57~1.４８m，层厚1．0０~34.40ｍ，平均1７.05m。２、淤泥质中砂②-2:深灰、灰黑色，颗粒成分石英质为主，不均匀混淤泥质土10%－20%，见贝壳等生物碎屑。层顶高层在-1３.８2~-0.8７ｍ，层厚３．8０~6.3０m,平均4.６３m。3、粉质粘土②－3：深灰、灰黄等色，主要成分为粘粉粒，局部含石英质砂约２0%。层顶高层在－2４.41.57～1.48-13.66m,层厚1.30～４.00m,平均2.55ｍ。４、粗砂②－4:深灰、灰白等色,颗粒成分为石英质，多呈棱角形，含少量粘粒。层顶高层在-29.５1～-13.52ｍ,层厚1．６0~3.1０m，平均2.1３ｍ。（4)第四系残积砂质粘性土③：褐黄间灰白色,系花岗岩原地风化而成。层顶高层－２2.32~-13．2５m层厚1．3０～4.00m,平均２.７9m。（５）燕山期花岗岩：浅肉红色、褐黄、灰褐夹灰白、青灰等色,主要矿物成分为石英...
