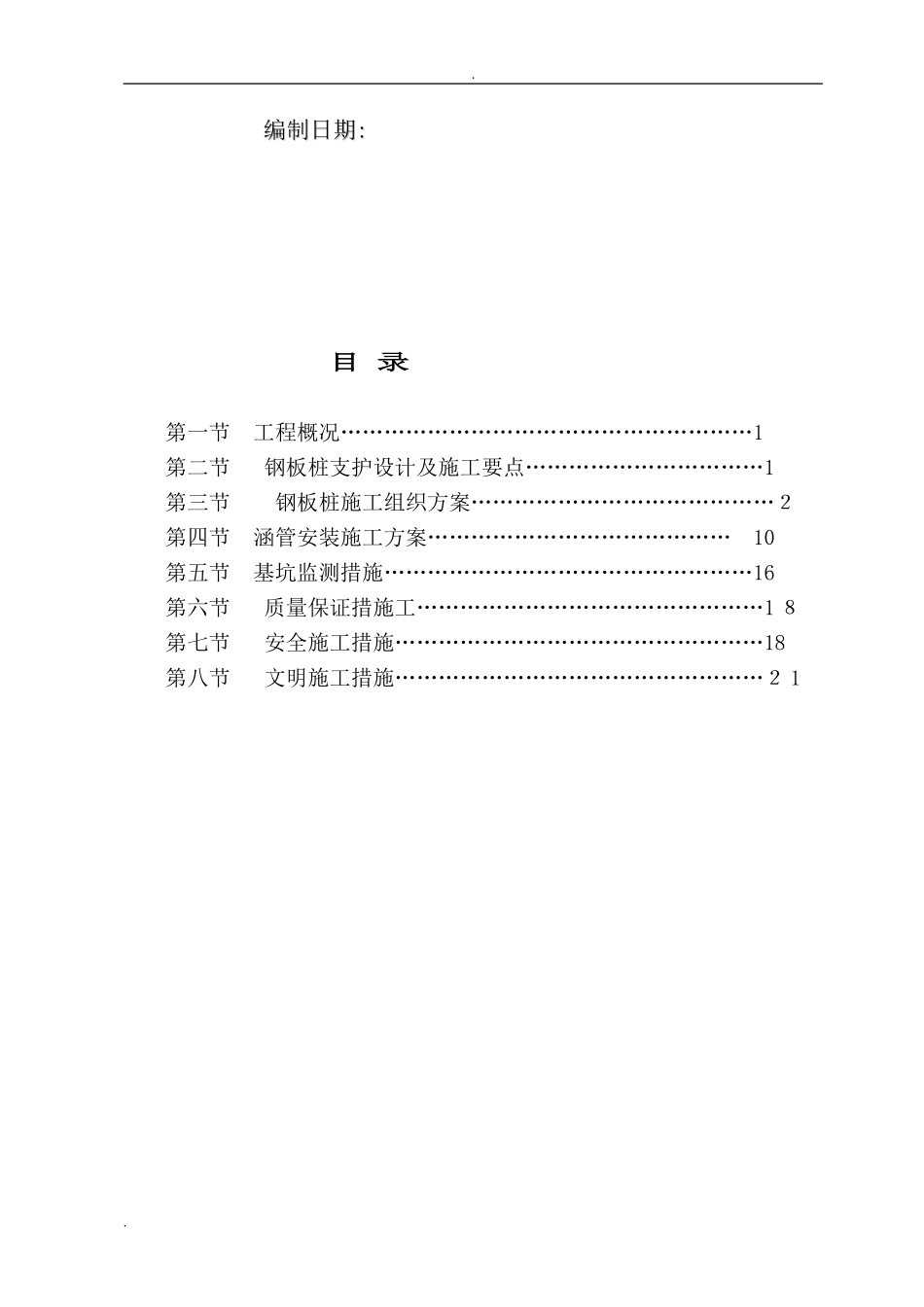

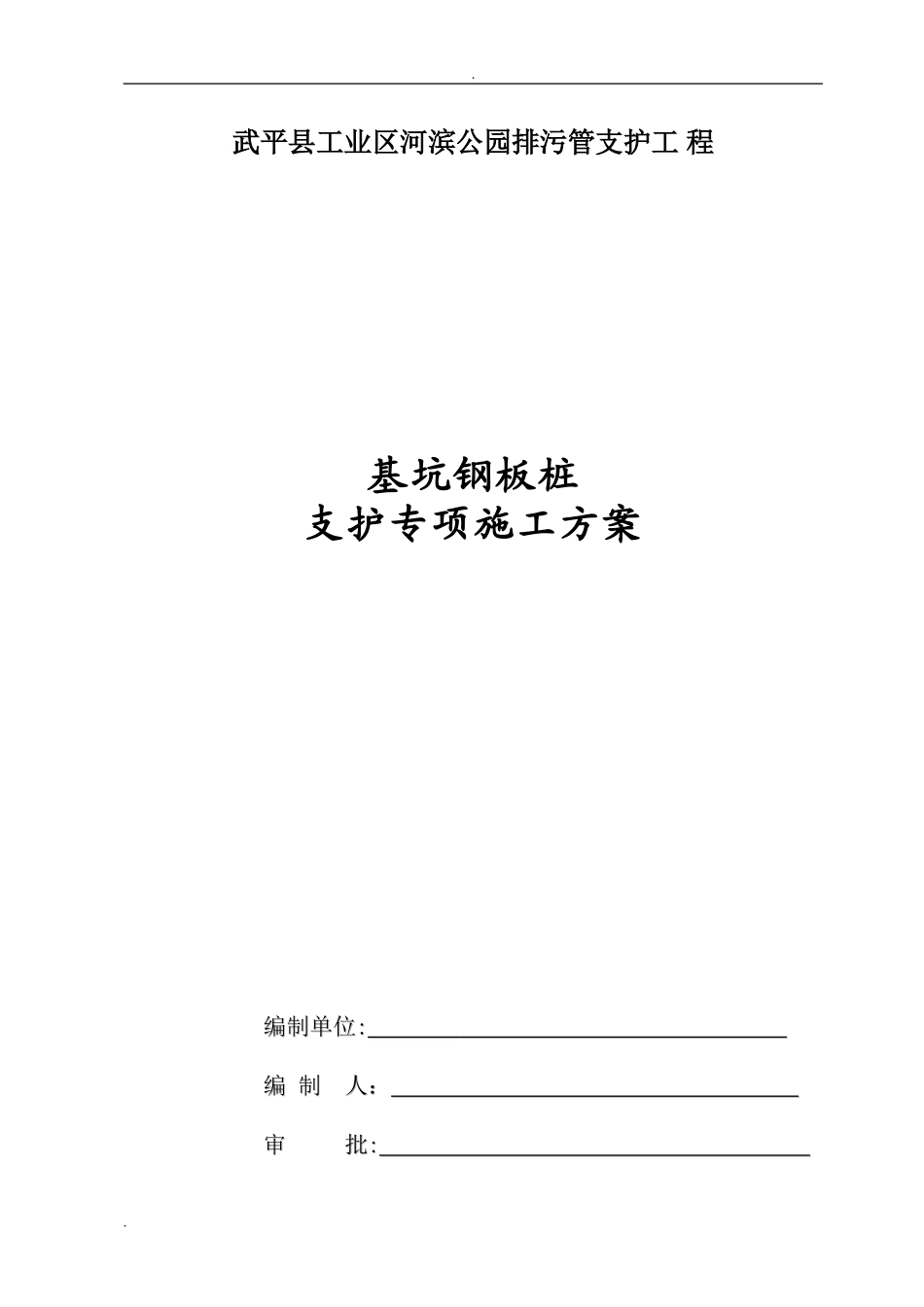

.武平县工业区河滨公园排污管支护工程基坑钢板桩支护专项施工方案编制单位编制单位::编制人：编制人：审批审批::..编制日期编制日期::目录第一节工程概况…………………………………………………1第二节钢板桩支护设计及施工要点……………………………1第三节钢板桩施工组织方案……………………………………２第四节涵管安装施工方案……………………………………10第五节基坑监测措施……………………………………………16第六节质量保证措施工…………………………………………1８第七节安全施工措施……………………………………………18第八节文明施工措施……………………………………………２1....第一节工程概况具体施工全长56米。主要工程有给排水工程、岩土工程、绿化工程等市政配套工程。第二节钢板桩支护设计及施工要点１、支护对像(1）对于翻挖回填地基处理路段,基坑深度≥１．5m且无条件放坡时,均须进行支护。(２)沿现状道路纵、横向新建雨水管道路段，为减少对原有道路的破坏而采取垂直开挖，且基坑深度大于1．5m时允许进行支护。2、支护方法结合本工程实际，设计中采用钢板桩作为上述基坑侧壁的支护结构,以做到快速支护、快速撤除，适应道路扩建工期较为紧迫的特点。根据基坑特点,分别采用如下不同的支护断面形式：(1）翻挖回填地基处理路段,遇现状管道等而无条件放坡且基坑深度≤2.5ｍ时采用悬臂式支护断面形式。（考虑到方便地基处理施工机械的操作,设置内支撑)；（2)沿现状道路横向新建雨水管道路段,均采用采用双侧壁支护带内支撑断面形式;3、钢板桩施工要点（1）钢板桩打设：优先采用静力压桩，打设困难时再考滤采用振动沉桩。（２)锁口内应填充油脂等润滑油。遇地下水丰富而难以排除路段,钢板桩组拼时,在锁口内填充防水混合料,其配合比可为黄油:沥青:干锯末:干粘土=2：２:2：1，咬合的锁口再用棉絮、油灰嵌缝严密。（3)桩孔处理:为及时回填桩孔,每拔高1m后暂停引拔,振动几分钟让土孔填实。钢板拔出桩孔后，剩余的空隙应及时用1：1水泥砂浆填实。..(4）基坑开挖①基坑开挖应遵循“开槽支撑,先撑后挖，分层开挖，严禁超挖”的原则。②基坑周围地面设置临时排水沟,应避免漏水、渗水进入坑内。③靠现状路面的基坑侧壁顶部１m范围内不得通行车辆,且1m外车辆荷载不得超过11Ｋpa。其它基坑侧壁顶部2m范围内不得堆载（如翻挖土),且2m外队在不得超过１0Kpa④基坑开挖过程中应采取措施防止碰撞支护结构、工程桩或扰动基底原状土。⑤发现异常情况时，应立即停止挖土，并应立即查清原因和采取措施，方能继续挖土。⑥开挖至坑底标高后,坑底应及时满封闭并进行基础施工。第三节钢板桩施工组织方案一、项目管理架构：二、施工机械及设备.项目经理人技术负责人1人施工员人质安员电工机长焊工技术工人.机械参数机械名称型号数量功率使用部位液压振动锤MIＬ－２０001台安装于挖掘机上打钢板桩履带式单斗挖掘机W-10０1１台1Ｍ3吊液压振动锤汽车式起重机1台30t用于拨钢板桩震动拔桩机1台4５KW拨钢板桩履带式单斗挖掘机W-10０11台1Ｍ3挖槽、配合桩机作业及修路气割机1套切割钢板桩电焊机XD1-2002台2ＫVA钢板桩接长经纬仪J21台测量放线水准仪S3-d1台抄平、沉降观测三、钢板桩的选用（1)钢板桩材料:采用热轧Ｕ型钢板桩，定尺度≥６ｍ,并按0．5ｍ为最小单位进级。（２）钢板桩支护施工周转长度:按50~100m考虑。(3)每根钢板桩的使用寿命:按可周转2０次考虑(包括日常维护情况下)。(4）采用Φ25０mｍ钢管、【2０槽钢作为内支撑构件,用螺旋将槽钢固定于钢板桩。四、钢板桩检验（1）Ｕ型钢板桩由供方技术监督部门检查和验收。（2)钢板桩强垂直度允许偏差为1／150;沿基坑轴线方向墙面左右允许偏差为300mm。（3）钢板桩桩底标高允许偏差为50０ｍm。（4）外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度..和锁口形状等内容。检查中要注意:①、对打入钢板桩有影响的焊接件应予以割除;②、有割孔、断面缺损的应予以补强;③、若钢板桩有严重锈蚀,应测量其实际断面厚度,以便决定在计算中是否需要折减。原则上要对全部钢板桩进行外观检查,对不符合要求的钢板桩需进行矫正。五、施工工...
