2024年钢管顶管专项工程施工方案VIP免费

2024年钢管顶管专项工程施工方案_第1页
1/30
2024年钢管顶管专项工程施工方案_第2页
2/30
2024年钢管顶管专项工程施工方案_第3页
3/30

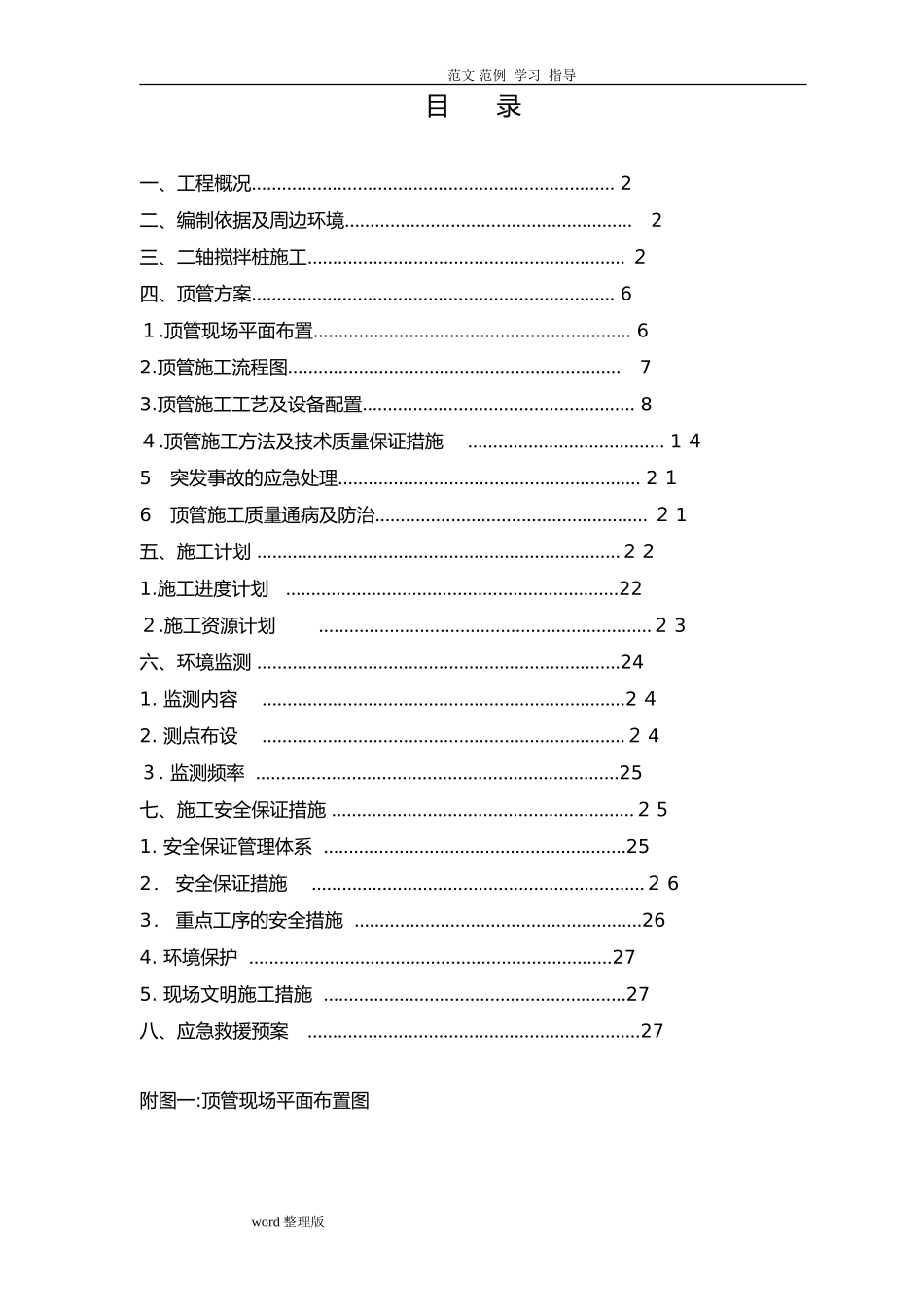

范文范例学习指导目录一、工程概况………………………………………………………………2二、编制依据及周边环境…………………………………………………2三、二轴搅拌桩施工………………………………………………………2四、顶管方案………………………………………………………………61.顶管现场平面布置………………………………………………………62.顶管施工流程图…………………………………………………………73.顶管施工工艺及设备配置………………………………………………84.顶管施工方法及技术质量保证措施…………………………………145突发事故的应急处理……………………………………………………216顶管施工质量通病及防治………………………………………………21五、施工计划………………………………………………………………221.施工进度计划…………………………………………………………222.施工资源计划…………………………………………………………23六、环境监测………………………………………………………………241.监测内容………………………………………………………………242.测点布设………………………………………………………………243.监测频率………………………………………………………………25七、施工安全保证措施……………………………………………………251.安全保证管理体系……………………………………………………252.安全保证措施…………………………………………………………263.重点工序的安全措施…………………………………………………264.环境保护………………………………………………………………275.现场文明施工措施……………………………………………………27八、应急救援预案…………………………………………………………27附图一:顶管现场平面布置图word整理版范文范例学习指导一、ﻩ工程概况吴江区DN1800浑水管线迁移工程全长653米。起点接吴江区苏震桃公路K37+100(苏震桃公路桩号)西侧老管道,顺230省道铺设DN1800管道163米,穿越230省道向东施工至二水厂,与老管道接拢。主管管径为DN1800,管材主要采用钢管和球墨铸铁管(每节8.15米),插盘、承盘每节0.8米;泄水管采用DN400钢管和DN700混凝土管,泄气管采用DN200钢管。顶管采用D1820*18钢管,顶管管线长69m,桩号为K0+167~K0+236。本段顶管位于230省道与规划五方路交叉口北侧,顶管管线穿越230省道,管线上无建筑物和民房。顶管工作井和接收井采用SMW工法,顶管覆土厚至管顶约为6.6m。钢管顶进施工采用管径对应的泥水平衡式顶管机,配备4~8个400t主顶作为主顶设备,现场配备50t汽车吊。直埋段又分钢管和球墨管,直埋段钢管采用D1820*14,长度约222米。球墨管采用DN1800长度为381米。直埋段管道位置都在农田及池塘内,管道基础采用块石挤淤进行地基加固,沟槽开挖采用大开挖。沟槽开挖深度平均约5米以上。(附球墨管开挖横断面图)二、编制依据1、根据苏州市城市建筑设计院有限责任公司提供的苏州市吴江区S230东侧、云龙大道南侧沿线工程岩土工程勘察报告,拟建管线深度范围内地基土主要由word整理版范文范例学习指导素填土、淤泥质粉质粘土、粉质粘土组成,一般呈水平层理分布。根据顶管施工段工程地质剖面图分析,顶管施工主要涉及④层粉质粘土。SMW工法井位置土层表(详见地堪报告)地质钻探孔号地层名称层厚(m)土的容重r(KN/M3)内摩擦角Φ(°)凝聚力C(Kpa)备注J5素填土3.018.810.015.0淤泥质粉质粘土1.618.07.914.0粘土2.219.815.653.0粉质粘土4.019.614.537.0J6素填土4.518.810.015.0淤泥质粉质粘土2.018.07.914.0粘土1.519.815.653.0粉质粘土4.019.614.537.02、本工程的施工图纸及有关说明。3、本工程的招标文件、清单、答疑等。4、国家、江苏省及苏州市的现行设计及施工验收规范、质量评定标准、定额等文件和有关规定。三、二轴搅拌桩施工1、施工准备施工前做好场地平整、清理障碍物、铺设走道板;拼装桩机完成的同时安装灰浆制备系统包括工作平台、制浆设备及泵送设...
