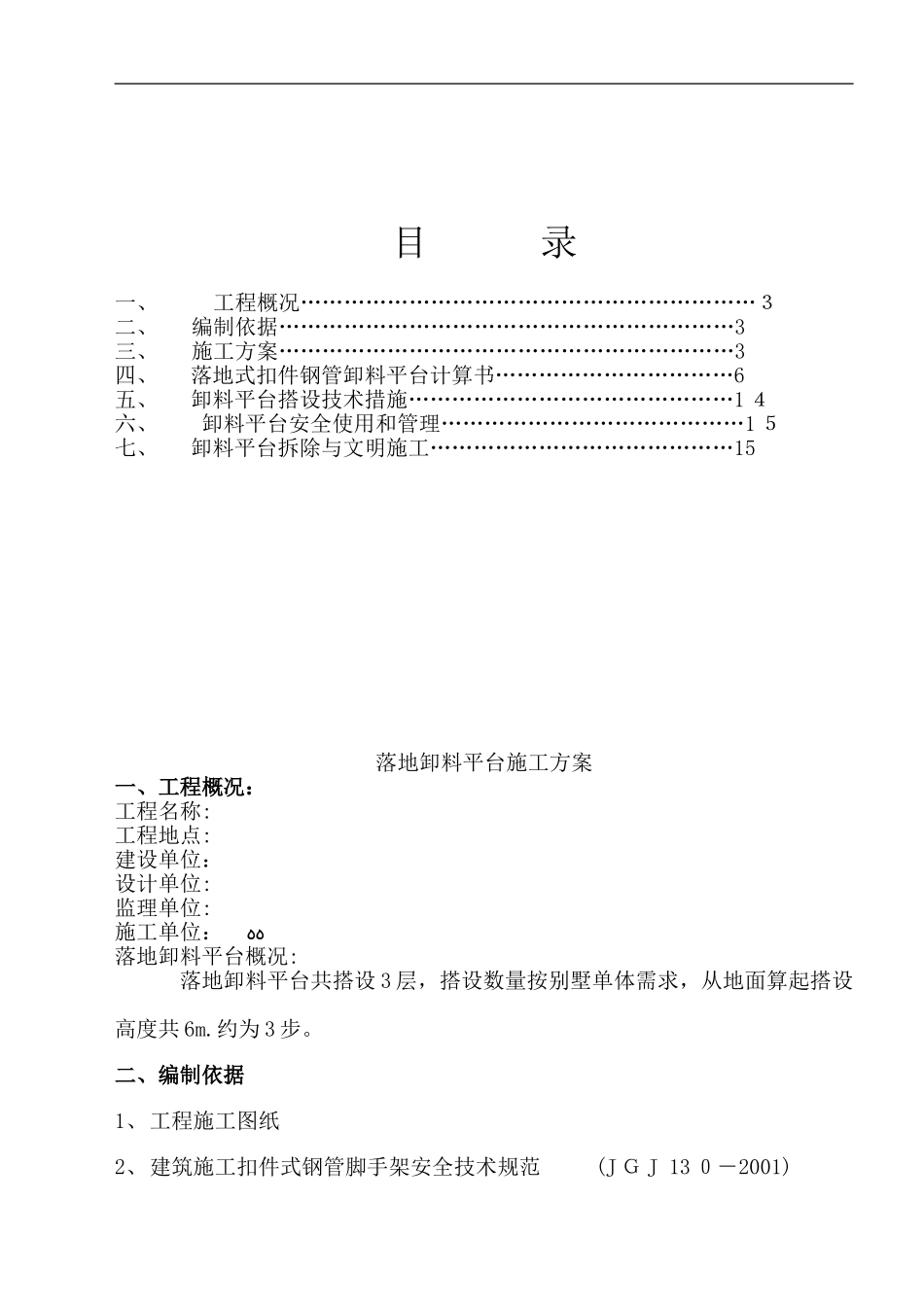

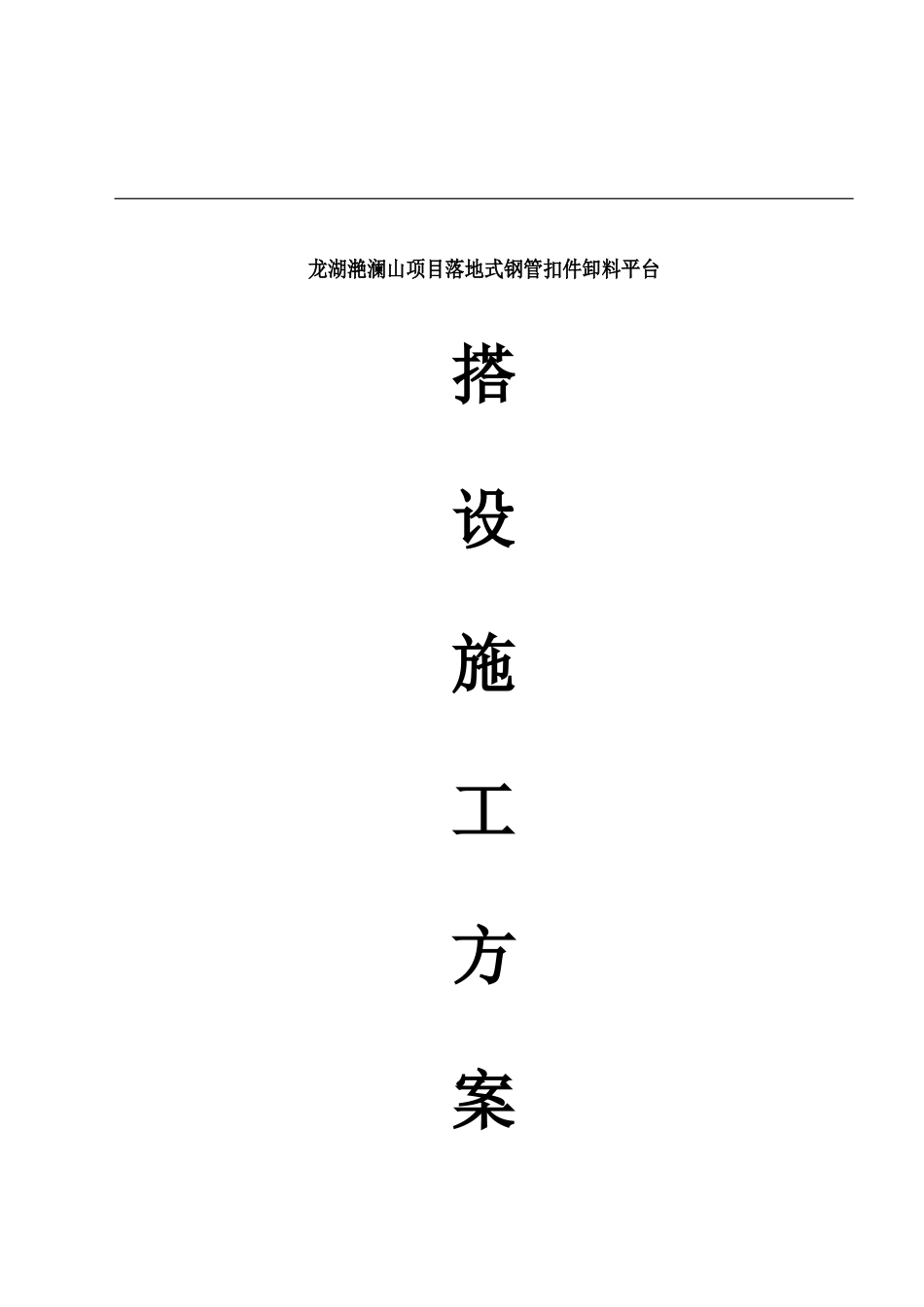

龙湖滟澜山项目落地式钢管扣件卸料平台搭设施工方案目录一、工程概况………………………………………………………３二、编制依据………………………………………………………3三、施工方案………………………………………………………3四、落地式扣件钢管卸料平台计算书……………………………6五、卸料平台搭设技术措施………………………………………1４六、卸料平台安全使用和管理……………………………………1５七、卸料平台拆除与文明施工……………………………………15落地卸料平台施工方案一、工程概况：工程名称:工程地点:建设单位：设计单位:监理单位:施工单位：ﻩﻩ落地卸料平台概况:落地卸料平台共搭设3层，搭设数量按别墅单体需求，从地面算起搭设高度共6m.约为3步。二、编制依据1、工程施工图纸2、建筑施工扣件式钢管脚手架安全技术规范(JＧJ13０－2001)3、建筑施工高处作业安全技术规程（JGＪ-80-91）4、《建筑施工安全检查标准》（JＧJ59－９9)5、国家其它有关技术和验收规范及文件三、施工方案：1、卸料平台材料准备:钢管采用Φ４8×3.0钢管、直角、转角、对接扣件,木跳板等,均符合ＪGJ1３0－２00１《建筑施工扣件式钢管脚手架安全技术规范》要求。2、卸料平台搭设尺寸:本脚手架步距1.5米,纵距1．２米,横距1.2米,扫地杆距离地面20cm。平面尺寸4．0米＊6．0米,4.0米*４.0米，剪刀撑与地面夹角4５°~６0°,并且每面设置一道。3、卸料平台的搭设:⑴、搭设顺序：立杆→扫地杆→横向水平杆→纵向水平杆→剪刀撑→木跳板→栏杆⑵、搭设准备:①、搭设前应对场地内进行清理,要求场地内无积水，平整。回填土要夯实达到国家有关规范规定，并且铺设木跳板,以保证立杆地基承载力的满足。②、脚手架所用杆件要经检验合格,构配件应按品种、规格分类、堆放整齐、平稳，堆放场地内不得有积水。③、外墙拉结预埋件按设计要求埋设准确,不得移位。⑶、搭设施工：落地卸料平台搭设施工:A、立杆：⑴、脚手架立杆间距１.2m×１.2m，步距１.５米，搭设高度为6米,内立杆距离墙面１.2m，安装处地面要达到脚手架安装前准备要求，脚手架底部要垫４000*200*５0通长木垫板。⑵、立杆接长除顶层顶步外,其余各层全部采用对接扣件连接。⑶、本例落地卸料平台搭设高度为6米，全部使用单立杆。⑷、卸料平台立杆垂直度应小于1／300,且应同时控制其最大垂直偏差度(当架高小于2０米，不大于50mm，当架高大于２０米，不大于７5mｍ）。纵向杆件的水平偏差应小于1/2５0，且全长的水平偏差不大于５0mｍ。B、扫地杆：卸料平台底部离地面２0cm处通长设置一道扫地杆,扫地杆设置于立杆内侧,用直角扣件与立杆扣牢。C、大小横杆：⑴、横杆步距为1.5米。⑵、纵向横杆设置在立杆内侧,每根长度为6m,采用对接扣件连接,纵向横杆的对接扣件应交错布置,两根相临纵向横杆的接头不能设置在同步或同跨内，并且接头错开距离不能小于50cm，各接头中心至最近主节点的距离不得大于纵距的１/３(在本例中取１500/3=5０0mm)。D、斜撑:⑴、斜撑应与立杆、纵横杆同步搭设横向连续布置，与地面夹角成45°~60°，其搭接长度不小于１米并不少于3个扣件，伸出扣件部分不小于０．2米,并且每面布置一道。⑵、剪刀撑交叉处和与立杆处用扣件扣牢，不得用铁丝帮扎。Ｅ、连墙件：⑴、本卸料平台连墙件预埋件采用预埋Ф48×3.0的钢管,再用短Ф48×3．0钢管两端用扣件分别与预埋钢管与脚手架立杆连接（连接钢管长度根据实际需要可自行调节）。预埋钢管要与墙或柱的纵向钢筋焊接牢固。⑵、垂直拉结距离为不大于2倍步距(2×1．5=3.0m,本案为层高），水平拉结距离为５.５米,Ｆ、护身杆及脚手板⑴、卸料平台上必须满铺木跳板，不留空隙、无破损,每块与大横杆用18号铁丝帮扎牢固,每块的帮扎点不得少于４点。⑵、脚手架设1.２米、０.6米两道护身杆,作业层防护栏杆均应设在外立杆的内侧。四、落地式卸料平台扣件钢管支撑架计算书依据《建筑施工扣件支撑高度在４米以上的模板支架被称为扣件式钢管高支撑架,对于高支撑架的计算规范存在重要疏漏,使计算极容易出现不能完全确保安全的计算结果。本计算书还参照《施工技术》20０２.3.《扣件式钢管模板高支撑架...
