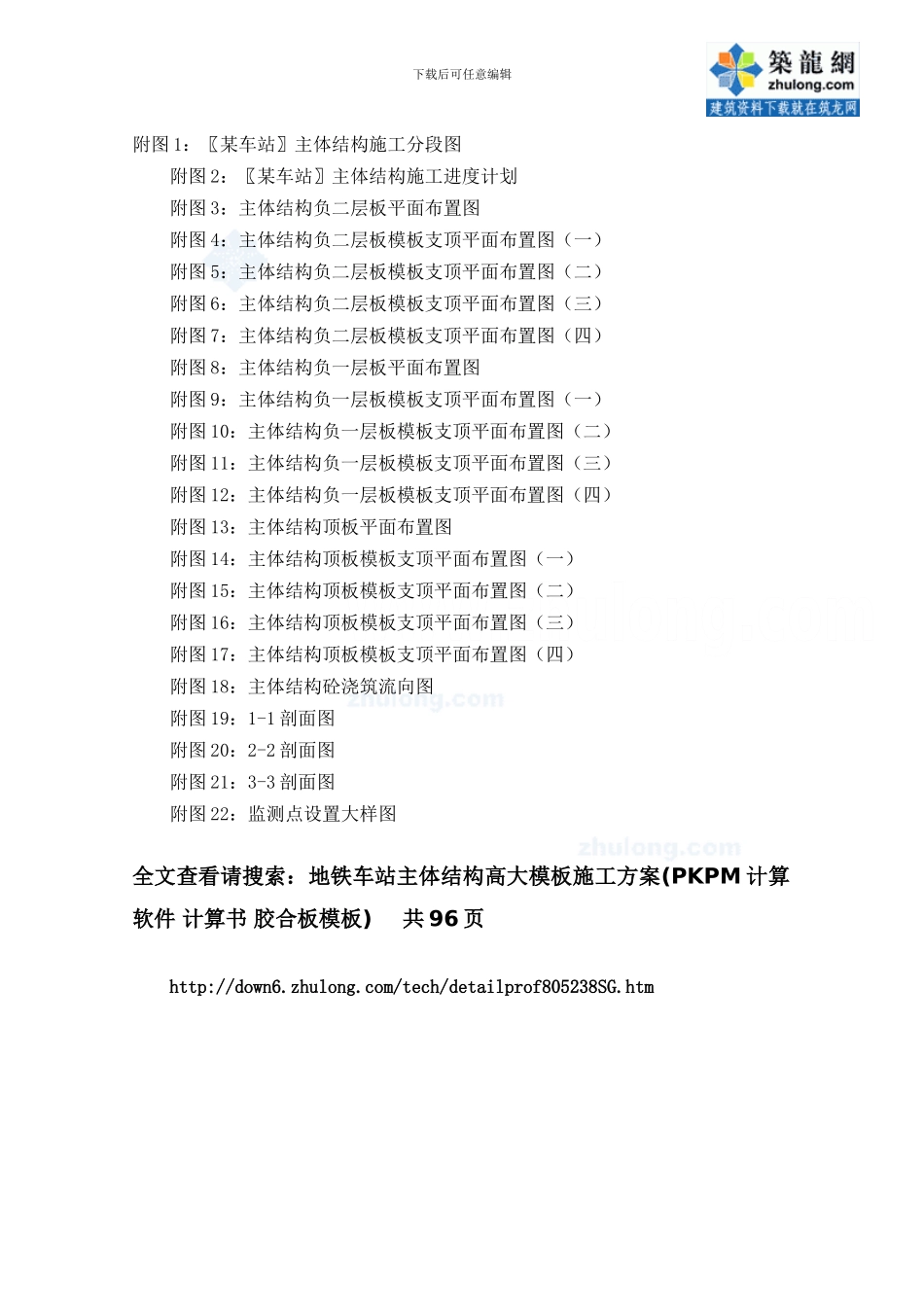

下载后可任意编辑附图 1：〖某车站〗主体结构施工分段图附图 2：〖某车站〗主体结构施工进度计划附图 3：主体结构负二层板平面布置图附图 4：主体结构负二层板模板支顶平面布置图（一）附图 5：主体结构负二层板模板支顶平面布置图（二）附图 6：主体结构负二层板模板支顶平面布置图（三）附图 7：主体结构负二层板模板支顶平面布置图（四）附图 8：主体结构负一层板平面布置图附图 9：主体结构负一层板模板支顶平面布置图（一）附图 10：主体结构负一层板模板支顶平面布置图（二）附图 11：主体结构负一层板模板支顶平面布置图（三）附图 12：主体结构负一层板模板支顶平面布置图（四）附图 13：主体结构顶板平面布置图附图 14：主体结构顶板模板支顶平面布置图（一）附图 15：主体结构顶板模板支顶平面布置图（二）附图 16：主体结构顶板模板支顶平面布置图（三）附图 17：主体结构顶板模板支顶平面布置图（四）附图 18：主体结构砼浇筑流向图附图 19：1-1 剖面图附图 20：2-2 剖面图附图 21：3-3 剖面图附图 22：监测点设置大样图全文查看请搜索：地铁车站主体结构高大模板施工方案(PKPM 计算软件 计算书 胶合板模板) 共 96 页http://down6.zhulong.com/tech/detailprof805238SG.htm下载后可任意编辑1. 工程概况1.1. 基本说明某车站地下车站采纳明挖法施工，围护结构采纳地下连续墙，与内衬墙构成重合墙结构。基坑标准段深度为 22.79m，最大开挖深度 25.84m，连续墙最深处26m，连续墙厚为 1000mm，设 3 道钢筋砼加 1 道钢管支撑。车站主体结构里程范围：YDK4+382.994～YDK4+496.794，车站长 113.8m。本车站主体结构采纳三层箱形框架结构，底板厚 1000mm，中板厚 400㎜，顶板厚 800mm。外墙厚 900mm 的内衬式结构墙与 1000 厚地下连续墙组成车站整体重合式外墙，两墙间设高分子自粘防水卷材。本车站选用整体式矩形钢筋混凝土框架结构，根据车站使用功能的要求，结构方案为三层框架。本 工 程 顶 板 楼 板 厚 800mm ， 支 撑 高 度 4.65m ， 最 大 梁 截 面 积1000mm×2000mm ； 地 下 一 层 楼 板 厚 400mm ， 支 撑 高 度 6.40m ， 梁 截 面 积600mm×1200mm ； 地 下 二 层 楼 板 厚 400mm ， 支 撑 高 度 7.15m ， 梁 截 面 积600mm×1200mm。楼板面荷载和梁线荷载均大于 10kN/m2和 15kN/ m2，部分支撑高度大于 8m，属于...
