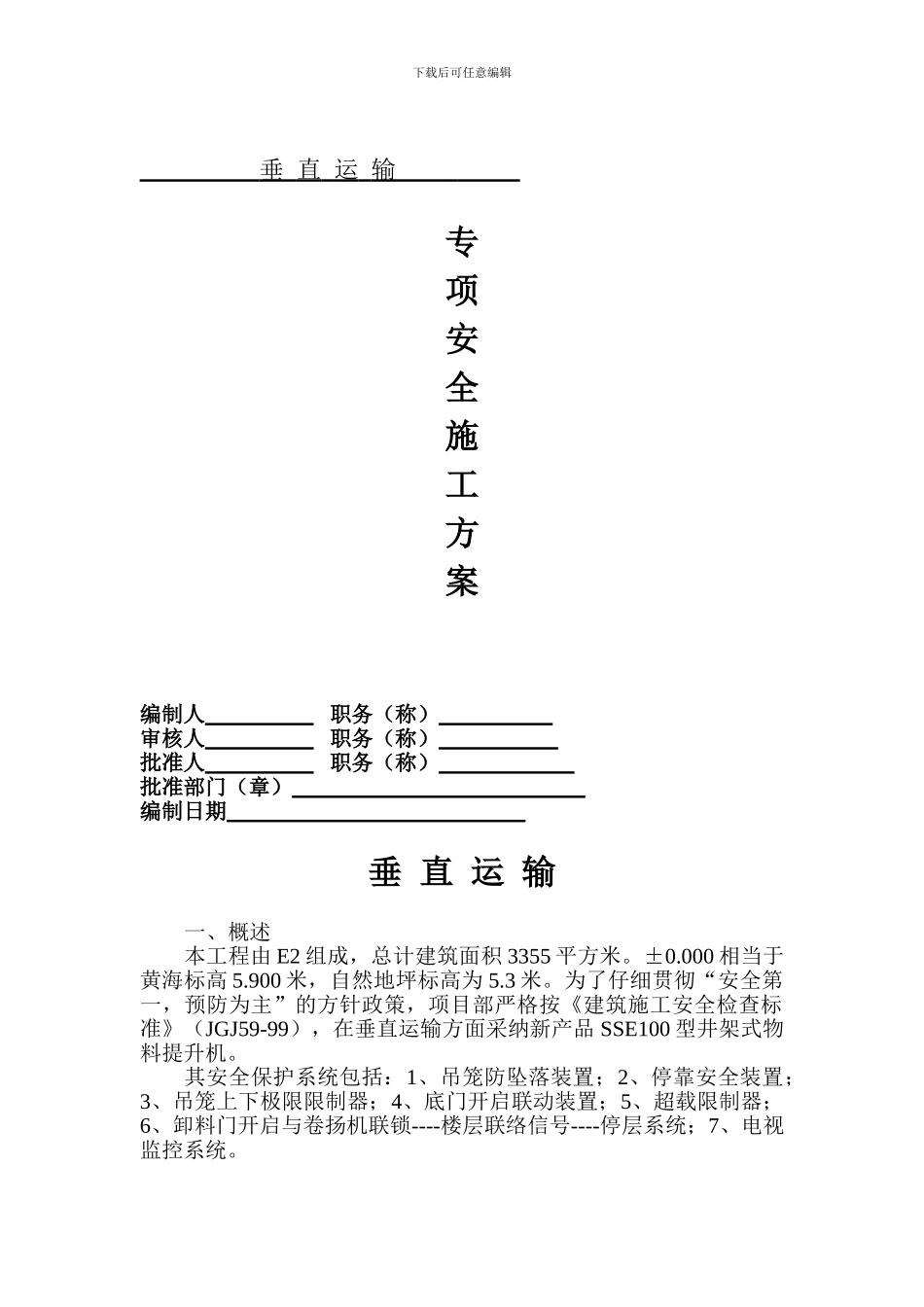

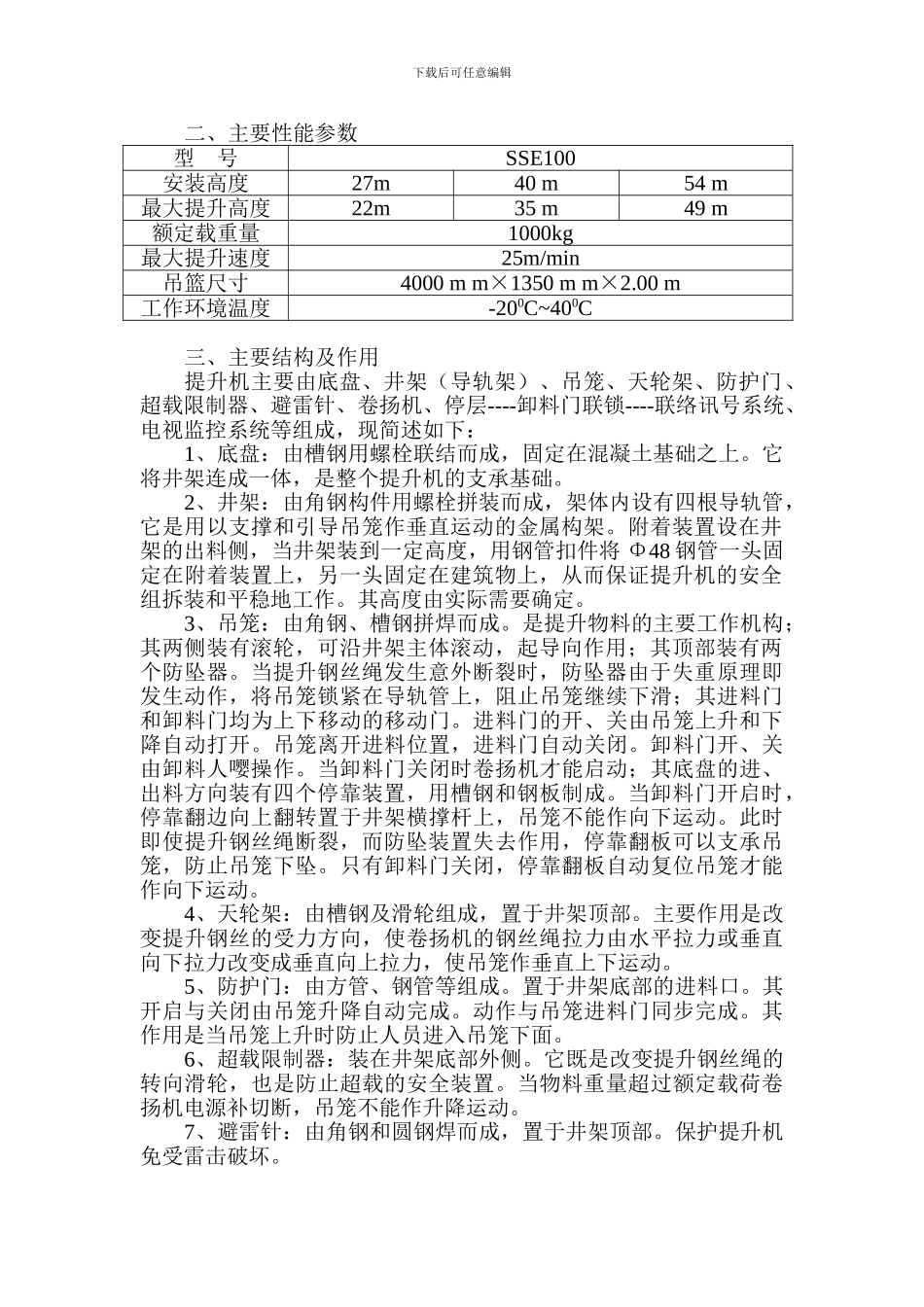

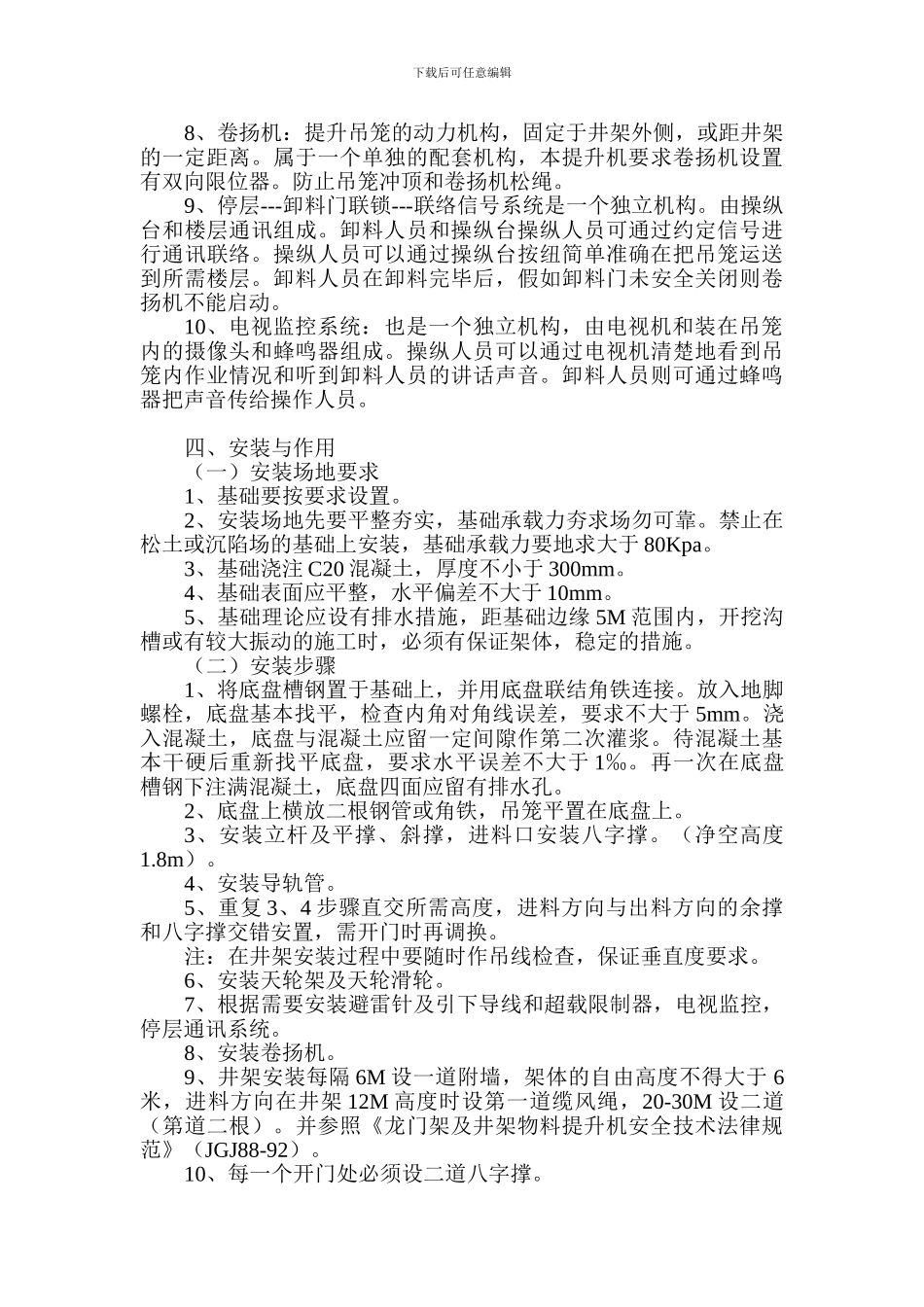

下载后可任意编辑 垂 直 运 输 专项安全施工方案编制人 职务(称) 审核人 职务(称) 批准人 职务(称) 批准部门(章) 编制日期 垂 直 运 输一、概述本工程由 E2 组成,总计建筑面积 3355 平方米。±0.000 相当于黄海标高 5.900 米,自然地坪标高为 5.3 米。为了仔细贯彻“安全第一,预防为主”的方针政策,项目部严格按《建筑施工安全检查标准》(JGJ59-99),在垂直运输方面采纳新产品 SSE100 型井架式物料提升机。其安全保护系统包括:1、吊笼防坠落装置;2、停靠安全装置;3、吊笼上下极限限制器;4、底门开启联动装置;5、超载限制器;6、卸料门开启与卷扬机联锁----楼层联络信号----停层系统;7、电视监控系统。下载后可任意编辑二、主要性能参数型 号SSE100安装高度27m40 m54 m最大提升高度22m35 m49 m额定载重量1000kg最大提升速度25m/min吊篮尺寸4000 m m×1350 m m×2.00 m工作环境温度-200C~400C三、主要结构及作用提升机主要由底盘、井架(导轨架)、吊笼、天轮架、防护门、超载限制器、避雷针、卷扬机、停层----卸料门联锁----联络讯号系统、电视监控系统等组成,现简述如下:1、底盘:由槽钢用螺栓联结而成,固定在混凝土基础之上。它将井架连成一体,是整个提升机的支承基础。2、井架:由角钢构件用螺栓拼装而成,架体内设有四根导轨管,它是用以支撑和引导吊笼作垂直运动的金属构架。附着装置设在井架的出料侧,当井架装到一定高度,用钢管扣件将 Φ48 钢管一头固定在附着装置上,另一头固定在建筑物上,从而保证提升机的安全组拆装和平稳地工作。其高度由实际需要确定。3、吊笼:由角钢、槽钢拼焊而成。是提升物料的主要工作机构;其两侧装有滚轮,可沿井架主体滚动,起导向作用;其顶部装有两个防坠器。当提升钢丝绳发生意外断裂时,防坠器由于失重原理即发生动作,将吊笼锁紧在导轨管上,阻止吊笼继续下滑;其进料门和卸料门均为上下移动的移动门。进料门的开、关由吊笼上升和下降自动打开。吊笼离开进料位置,进料门自动关闭。卸料门开、关由卸料人嘤操作。当卸料门关闭时卷扬机才能启动;其底盘的进、出料方向装有四个停靠装置,用槽钢和钢板制成。当卸料门开启时,停靠翻边向上翻转置于井架横撑杆上,吊笼不能作向下运动。此时即使提升钢丝绳断裂,而防坠装置失去作用,停靠翻板可以支承吊笼,防止吊笼下坠。只有卸料门关闭,停靠翻板自动复位吊笼才能作向下运动。4、天轮架:由...
