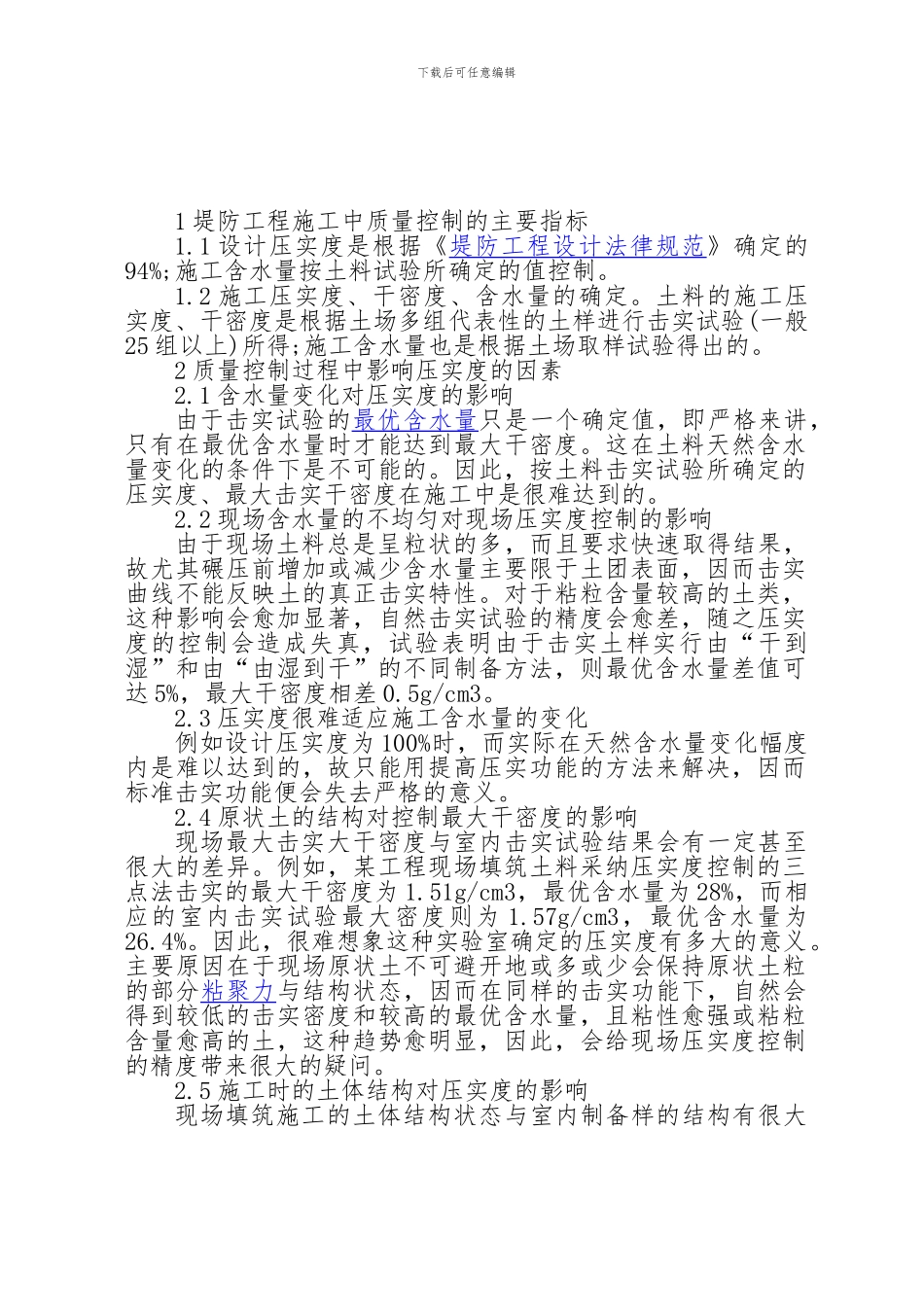

下载后可任意编辑1 堤防工程施工中质量控制的主要指标1.1 设计压实度是根据《堤防工程设计法律规范》确定的94%;施工含水量按土料试验所确定的值控制。1.2 施工压实度、干密度、含水量的确定。土料的施工压实度、干密度是根据土场多组代表性的土样进行击实试验(一般25 组以上)所得;施工含水量也是根据土场取样试验得出的。2 质量控制过程中影响压实度的因素2.1 含水量变化对压实度的影响由于击实试验的最优含水量只是一个确定值，即严格来讲，只有在最优含水量时才能达到最大干密度。这在土料天然含水量变化的条件下是不可能的。因此，按土料击实试验所确定的压实度、最大击实干密度在施工中是很难达到的。2.2 现场含水量的不均匀对现场压实度控制的影响由于现场土料总是呈粒状的多，而且要求快速取得结果，故尤其碾压前增加或减少含水量主要限于土团表面，因而击实曲线不能反映土的真正击实特性。对于粘粒含量较高的土类，这种影响会愈加显著，自然击实试验的精度会愈差，随之压实度的控制会造成失真，试验表明由于击实土样实行由“干到湿”和由“由湿到干”的不同制备方法，则最优含水量差值可达 5%，最大干密度相差 0.5g/cm3。2.3 压实度很难适应施工含水量的变化例如设计压实度为 100%时，而实际在天然含水量变化幅度内是难以达到的，故只能用提高压实功能的方法来解决，因而标准击实功能便会失去严格的意义。2.4 原状土的结构对控制最大干密度的影响现场最大击实大干密度与室内击实试验结果会有一定甚至很大的差异。例如，某工程现场填筑土料采纳压实度控制的三点法击实的最大干密度为 1.51g/cm3，最优含水量为 28%，而相应的室内击实试验最大密度则为 1.57g/cm3，最优含水量为26.4%。因此，很难想象这种实验室确定的压实度有多大的意义。主要原因在于现场原状土不可避开地或多或少会保持原状土粒的部分粘聚力与结构状态，因而在同样的击实功能下，自然会得到较低的击实密度和较高的最优含水量，且粘性愈强或粘粒含量愈高的土，这种趋势愈明显，因此，会给现场压实度控制的精度带来很大的疑问。2.5 施工时的土体结构对压实度的影响现场填筑施工的土体结构状态与室内制备样的结构有很大下载后可任意编辑差别，也会使试验实验最大击实干密度受到很大的影响。黄河防洪工程施工的土场往往层淤层沙，且沙土厚度较大，无法进行土料调配，这与室内试验时的土体结构有很大的差别。据室内对施工土料填筑试样与室外试验土样进行了抗剪强...
