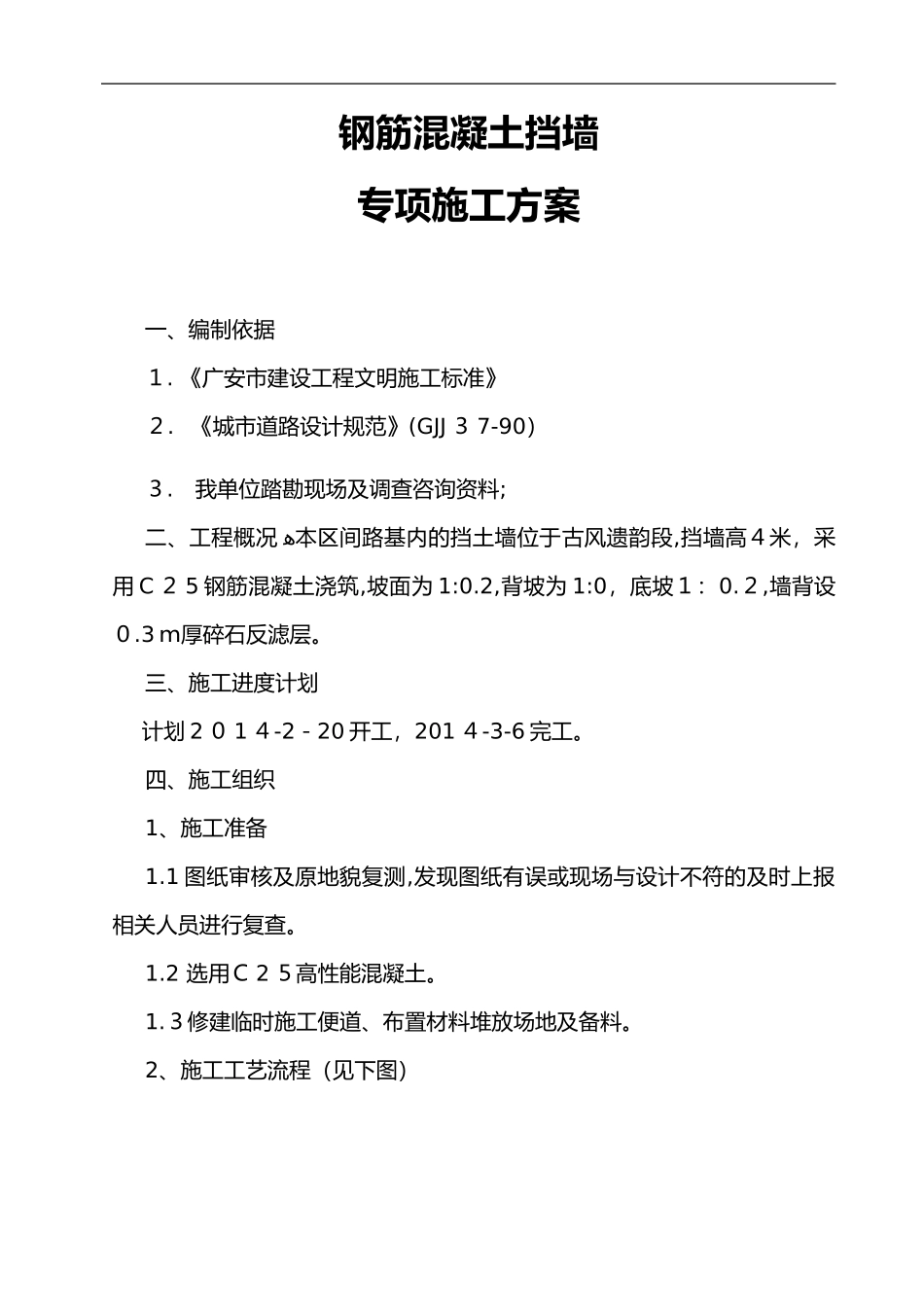

钢筋混凝土挡墙专项施工方案一、编制依据１.《广安市建设工程文明施工标准》２.《城市道路设计规范》(GJJ３7-90）３.我单位踏勘现场及调查咨询资料;二、工程概况ﻫ本区间路基内的挡土墙位于古风遗韵段,挡墙高４米，采用C２5钢筋混凝土浇筑,坡面为1:0.2,背坡为1:0，底坡１：0.２,墙背设０.3ｍ厚碎石反滤层。三、施工进度计划计划2０1４-2－20开工，201４-3-6完工。四、施工组织1、施工准备1.1图纸审核及原地貌复测,发现图纸有误或现场与设计不符的及时上报相关人员进行复查。1.2选用Ｃ2５高性能混凝土。1.３修建临时施工便道、布置材料堆放场地及备料。2、施工工艺流程（见下图）施工准备测量放线流水导流基槽开挖地基承载力检测立模加固安装泄水孔做滤水层浇筑混凝土拆除模板养护3、施工方案3.1施工场地准备3.1.１测量放线，定出桩位中心线及开挖边界线。3.1.２清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物，在基槽周围挖设排水沟，排除地表水。3.2开挖3.2.1基槽开挖采用人工凿除页岩施工，基底设计标高以上1０cm时，重新进行测量放样，确定开挖正确不偏位的情况下用人工进行基底清理,确保基底符合设计及相关规范要求。３.3基础施工3．3.１钢筋混凝土采用沿槽浇筑，选用商品混凝土施工,严格控制配合比,钢筋按照设计图按规范绑扎。3．3.2采用插入式50型振动棒进行振捣,砼振捣密实，振捣过程中快插慢抽，无漏振，无蜂窝麻面等。３.3．3砼浇筑完成后及时养护，防止由于内外温差过大而产生砼收缩开裂。3.3.4在砼浇筑过程中，现场取样制作砼试件,标准养护２８天后送中心试验室检测。3.4墙身浇筑3.４.1基础浇筑完成后,根据设计图及现场高程放出挡墙浇筑边线。3．4.２模板安装．(1）模板采用胶合木模板,禁止使用有缺角、破损的模板。（2）保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确；(３）具有足够的强度、刚度和稳定性,能承受新浇筑混凝土的重力侧压力及施工中可能产生的各项负荷。（４)模板的接缝不得漏浆，在浇筑砼前，木模板应浇水湿润，但模板内不应有积水。(5）模板与砼的接触面应清理干净并涂刷脱膜剂，但不得影响模板结构性能,模板使用后应按规定修整保存。(6）模板之间粘贴双面不干胶带,以减小模板缝防止漏浆,以保证砼面的观感质量。(7）模板采用M14×500螺栓与预埋钢筋拉结配D48×3.5钢架管横、竖龙骨加固,并配以大号蝶形卡紧固,对拉螺杆按1０00×500的间距布置,设置时将泄水孔位置与螺杆紧贴布置，以防扔填片石碰坏PVＣ管,紧贴模板的竖向龙骨间距不得大于300㎜。3.4.3浇筑砼(１)混凝土浇筑前应做好如下准备工作:ａ)制定浇筑工艺,明确结构分段分块的间隔浇筑顺序，先浇筑基础钢筋混凝土,由于墙身较高，因此决定墙身混凝土分多次浇筑完成,施工缝接茬采用钢筋连接,钢筋采用φ12。b)根据结构截面尺寸大小研究确定必要的防温防裂措施。c）施工前应仔细检查模版、预埋件的紧固程度。(２)浇筑混凝土时应符合下列要求:a）混凝土应分层进行浇筑,不得随意留置施工缝。b)混凝土浇筑应连续进行，当因故间歇时,其间歇时间应小于前层混凝土的初凝时间或能重塑的时间；不同混凝土的允许间歇时间应根据环境温度、水泥性能、水胶比和外加剂类型等条件通过试验确定。c)新浇混凝土与邻接的已硬化混凝土或岩土介质间的温差不得大于1５℃。d)在浇筑混凝土过程中或浇筑完成时，如混凝土表面泌水较多，须在不扰动已浇筑混凝土的条件下,采取措施减少泌水。e)浇筑混凝土期间,应设专人检查模板稳定情况，发现有松动、变形、移位时应及时处理。f)浇筑混凝土时,应填写混凝土施工记录。ｇ)自高处向模板内倾卸混凝土时,为防止混凝土离析,一般应满足下列要求:从高处直接倾卸时，混凝土倾落高度不宜超过2m，以不发生离析为度。h）在混凝土施工缝处接续浇筑新混凝土时，一般应满足下列要求：抗渗要求的混凝土结构,施工缝宜做成凹型、凸型。(３)混凝土振捣a)混凝土浇筑过程中，应随时对混凝土进行振捣并使其均匀密实，振捣宜采用插入式振捣器垂直点振。ｂ)混凝土振捣过程中，应避免重复振捣,防止过振。应加强检查模板支撑的稳定性和接缝的密合情况,防止在振捣混凝土过程中产生漏浆。ｃ)采用机...
