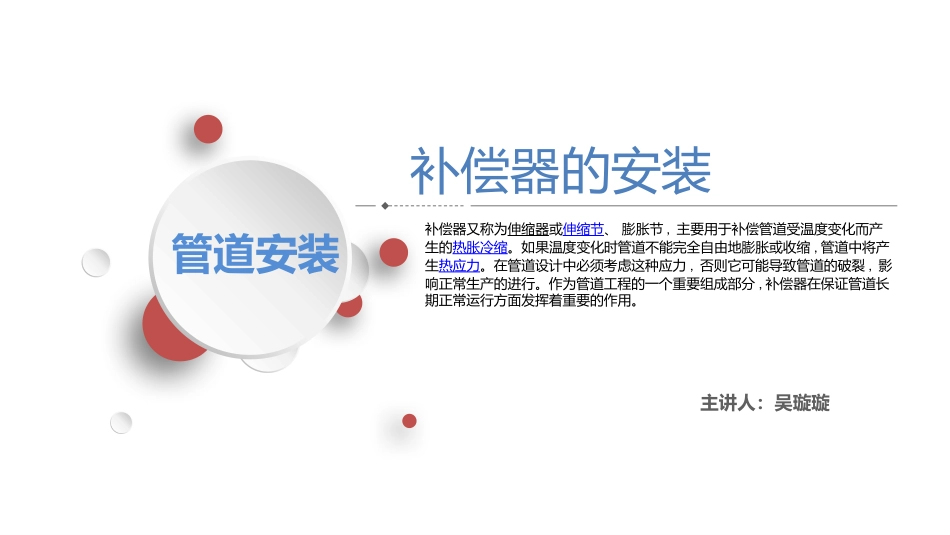

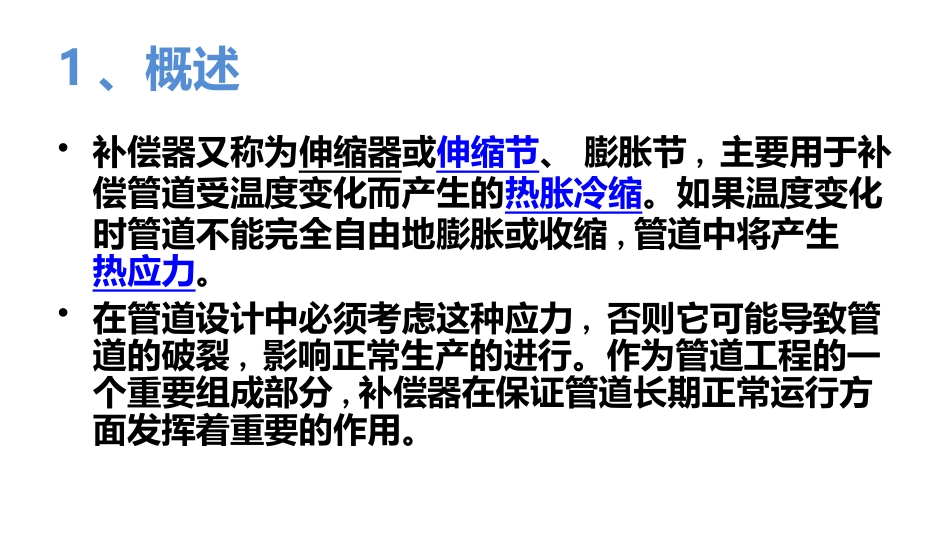

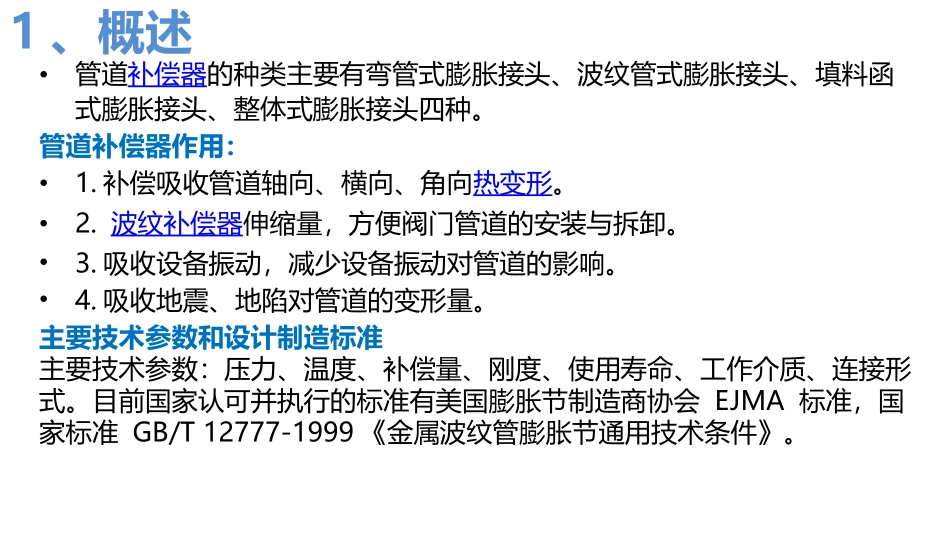

补偿器的安装管道安装主讲人：吴璇璇补偿器又称为伸缩器或伸缩节、膨胀节,主要用于补偿管道受温度变化而产生的热胀冷缩。如果温度变化时管道不能完全自由地膨胀或收缩,管道中将产生热应力。在管道设计中必须考虑这种应力,否则它可能导致管道的破裂,影响正常生产的进行。作为管道工程的一个重要组成部分,补偿器在保证管道长期正常运行方面发挥着重要的作用。1、概述•补偿器又称为伸缩器或伸缩节、膨胀节,主要用于补偿管道受温度变化而产生的热胀冷缩。如果温度变化时管道不能完全自由地膨胀或收缩,管道中将产生热应力。•在管道设计中必须考虑这种应力,否则它可能导致管道的破裂,影响正常生产的进行。作为管道工程的一个重要组成部分,补偿器在保证管道长期正常运行方面发挥着重要的作用。1、概述•管道补偿器的种类主要有弯管式膨胀接头、波纹管式膨胀接头、填料函式膨胀接头、整体式膨胀接头四种。管道补偿器作用：•1.补偿吸收管道轴向、横向、角向热变形。•2.波纹补偿器伸缩量，方便阀门管道的安装与拆卸。•3.吸收设备振动，减少设备振动对管道的影响。•4.吸收地震、地陷对管道的变形量。主要技术参数和设计制造标准主要技术参数：压力、温度、补偿量、刚度、使用寿命、工作介质、连接形式。目前国家认可并执行的标准有美国膨胀节制造商协会EJMA标准，国家标准GB/T12777-1999《金属波纹管膨胀节通用技术条件》。•弯管式膨胀接头•弯管式膨胀接头是一种最简单的补偿形式，利用管子本身的弯曲，使管子的挠性增加，以补偿管路的应力。它可以由管子弯制而成。根据它的制造方法可分为光滑式，如图1-34(a)、(b)、(c)；折皱式，如图1-34（d）；波纹式，如图1-34（e）。1、概述图中前四种主要用于线膨胀的补偿，第五种可用于角补偿。(a)、(b)型多用于高温高压蒸汽管路中（一般温度t>400℃，压力p>3MPa）;(c)型用于变形较小的管路中；（d）型应用于介于上述两者间的蒸汽管路中（温度t<400℃，压力p<3MPa）；（e）型可以作为角补偿的形式使用。•波纹管式膨胀接头•波纹管式膨胀接头按材料分有不锈钢、紫铜和橡胶三种。•图所示的为不锈钢波纹管式膨胀接头的形状和结构。一般由波纹管，法兰、导管和定位螺杆等组成。它在管路中可起到位移补偿和吸收振动的作用。膨胀接头的定位螺杆为保证其在运输和安装过程中不产生变形之用。用定位螺杆固定的波纹管为自由状态或已根据用户要求进行预变形。管路安装完毕后才能用拧松螺母的方法拆除定位螺杆（绝对不能使用气割方法），恢复其伸缩性能。•单式轴向型波纹管•由一个波纹管及结构件组成，主要用于吸收轴向位移而不能承受压力推力的波纹波偿器。•如图所示：这种形式补偿器也可以用于吸收在管段上的三种基本位移，即轴向、径向和角向位移，但主要是轴向位移。单式铰链型波纹补偿器•由一个波纹管及销轴、铰链板和立板等结构件组成，只能吸收一个平面内的角位移并能承受波纹管压力推力的补偿器。如图所示：单式铰链型波纹补偿器铰链型波纹补偿器只能以两个或三个组合在一起使用才能恰当的发挥作用。•单式万向铰链型波纹补偿器•由一个波纹管及销轴、铰链板、万向环和立板等结构件组成，能吸收任一平面内的角位移并能承受波纹管压力推力的波纹补偿器。如图所示：万向铰链型波纹补偿器•复式自由型波纹补偿器•由端管和中间管所连接的两个波纹管及结构件组成，主要用于吸收轴向与横向组合位移而不能承受波纹管压力推力的补偿器，这种补偿器也能吸收角位移。如图所示：复式拉杆型波纹补偿器由端管和中间管所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，能吸收任一平面内的横向位移并能承受波纹管压力推力的膨胀节。如图所示：•不锈钢膨胀接头内部导管的作用是减少液体的阻力。因而安装时必须注意液体的流动方向，导管与波纹管焊接的一端为流体进口。如果内部无导管，则不必考虑安装方向，但这种无导管的膨胀接头，因流动阻力大，使用得较少。•不锈钢膨胀接头具有壁薄、刚度小、结构紧凑、重量轻、不需检修的特点。补偿量与波数成正比，一般在10mm至40mm之间。但在安装中若因设置位置与安装不当，或支架设置不当，都将影响其...
