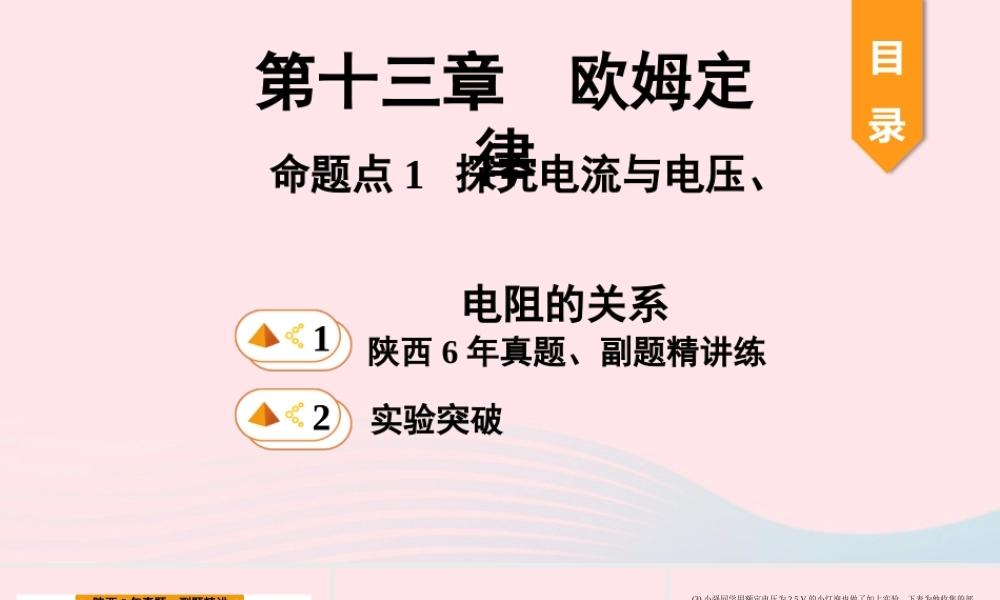

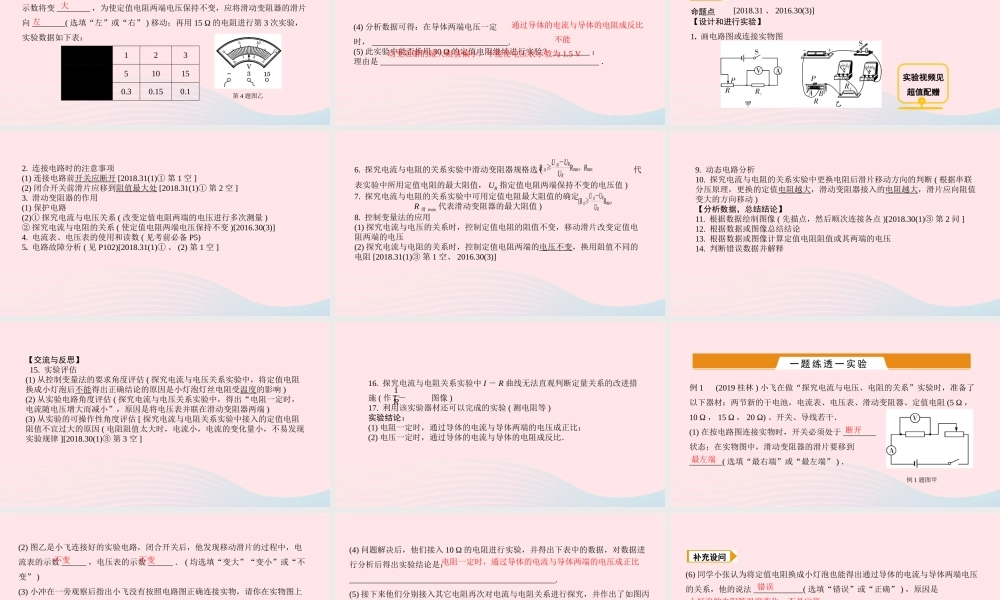

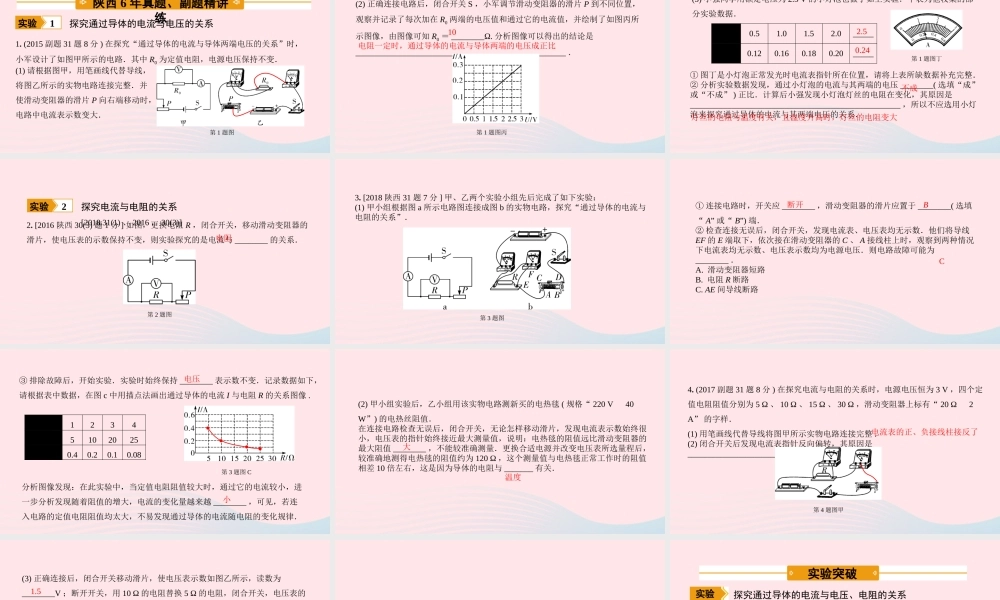

目录1陕西 6 年真题、副题精讲练2实验突破第十三章 欧姆定律命题点 1 探究电流与电压、 电阻的关系陕西 6 年真题、副题精讲练探究通过导体的电流与电压的关系实验11. (2015 副题 31 题 8 分 ) 在探究“通过导体的电流与导体两端电压的关系”时,小军设计了如图甲所示的电路.其中 R0 为定值电阻,电源电压保持不变.(1) 请根据图甲,用笔画线代替导线,将图乙所示的实物电路连接完整.并使滑动变阻器的滑片 P 向右端移动时,电路中电流表示数变大.第 1 题图(2) 正确连接电路后,闭合开关 S ,小军调节滑动变阻器的滑片 P 到不同位置,观察并记录了每次加在 R0 两端的电压值和通过它的电流值,并绘制了如图丙所示图像,由图像可知 R0 = ________Ω. 分析图像可以得出的结论是___________________________________________________ .第 1 题图丙10电阻一定时,通过导体的电流与导体两端的电压成正比(3) 小强同学用额定电压为 2.5 V 的小灯泡也做了如上实验.下表为他收集的部分实验数据.电压 /V0.51.01.52.0_____电流 /A0.120.160.180.20_____① 图丁是小灯泡正常发光时电流表指针所在位置,请将上表所缺数据补充完整.② 分析实验数据发现,通过小灯泡的电流与其两端的电压 ________( 选填“成”或“不成” ) 正比.计算后小强发现小灯泡灯丝的电阻在变化,其原因是___________________________________________________ ,所以不应选用小灯泡来探究通过导体的电流与其两端电压的关系.2.50.24不成灯丝的电阻与温度有关,且温度升高时,灯丝的电阻变大第 1 题图丁探究电流与电阻的关系[2018.31(1) 、 2016 . 30(3)] 实验22. [2016 陕西 30(3) 题 1 分 ] 如图,更换电阻 R ,闭合开关,移动滑动变阻器的滑片,使电压表的示数保持不变,则实验探究的是电流与 ________ 的关系.第 2 题图电阻3. [2018 陕西 31 题 7 分 ] 甲、乙两个实验小组先后完成了如下实验:(1) 甲小组根据图 a 所示电路图连接成图 b 的实物电路,探究“通过导体的电流与电阻的关系”.第 3 题图① 连接电路时,开关应 ________ ,滑动变阻器的滑片应置于 ________( 选填“ A” 或“ B”) 端.② 检查连接无误后,闭合开关,发现电流表、电压表均无示数.他们将导线EF 的 E 端取下,依次接在滑动变阻器的 C 、 A 接线柱上时,观察到两种情况下电流表均无示数、电压...
