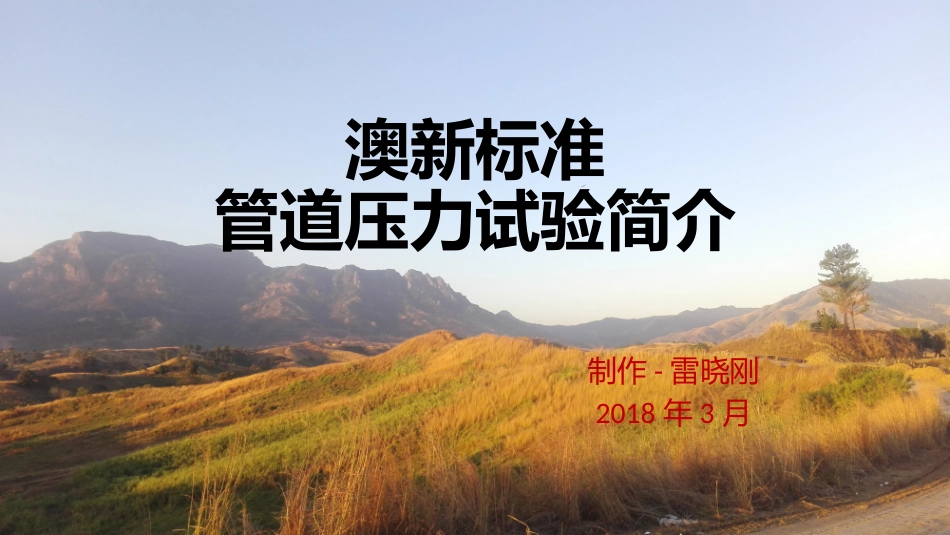

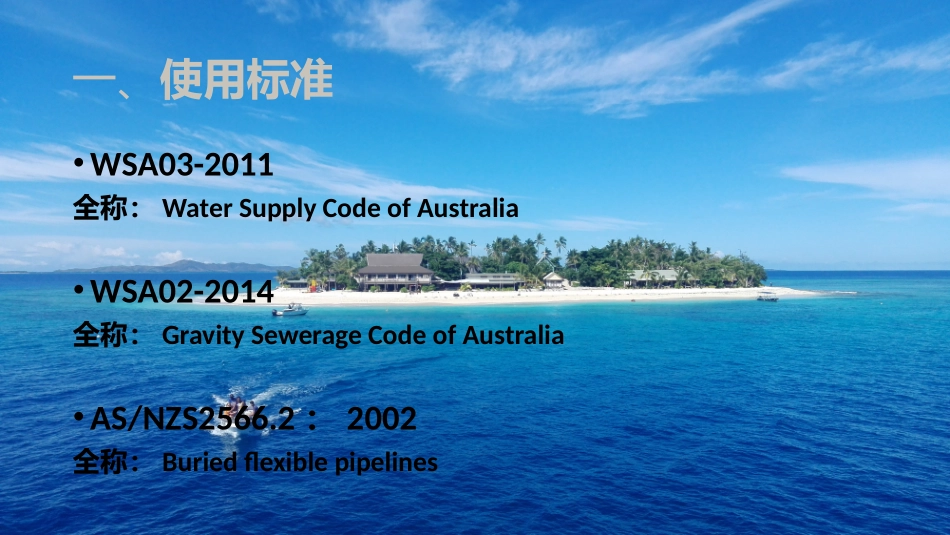

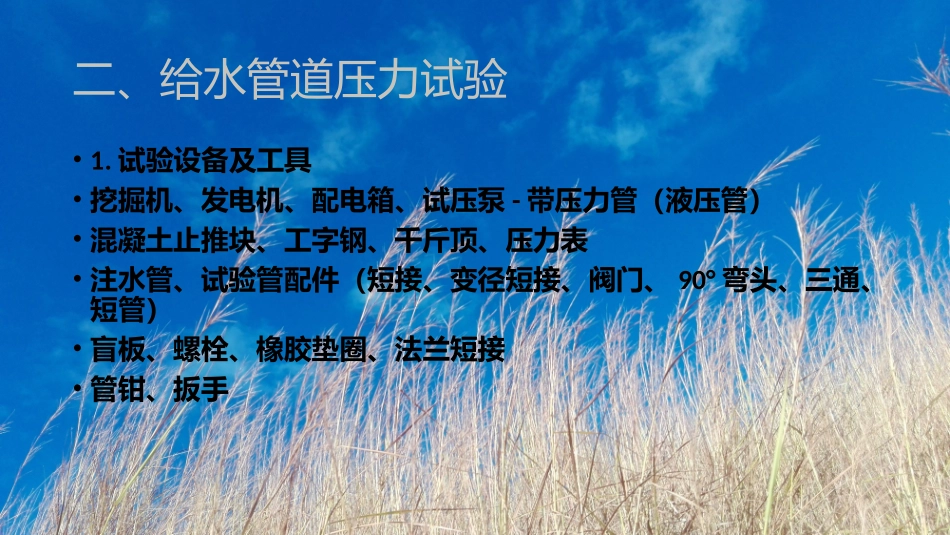

澳新标准管道压力试验简介制作-雷晓刚2018年3月一、使用标准•WSA03-2011全称：WaterSupplyCodeofAustralia•WSA02-2014全称：GravitySewerageCodeofAustralia•AS/NZS2566.2：2002全称：Buriedflexiblepipelines二、给水管道压力试验•1.试验设备及工具•挖掘机、发电机、配电箱、试压泵-带压力管（液压管）•混凝土止推块、工字钢、千斤顶、压力表•注水管、试验管配件（短接、变径短接、阀门、90°弯头、三通、短管）•盲板、螺栓、橡胶垫圈、法兰短接•管钳、扳手二、给水管道压力试验•2.试验步骤•管道注水，排气•在低海拔的一端注水打压，使压力达到试验压力的75%•稳压12小时•继续注水打压，压力升至试验压力，停止注水，关闭阀门•每1小时记录一次压力值，并补水至试验压力，记录补水量•在试验压力下稳压2-5小时，试验结束二、给水管道压力试验•3.结果计算与评定•每小时允许最大注水量：•Q=0.14*D*L*H•Q-每小时允许最大注水量L•0.14-系数•D-试验段给水管道直径m•L-试验段给水管道长度km•H-试验水头高度m•（试验压力相当于多少米高的水柱压力）二、给水管道压力试验•以斐济Nadi-Ngado工地给水管道水压试验为例计算二、给水管道压力试验•4.示意图二、给水管道压力试验二、给水管道压力试验•5.注意事项•a.试验长度100m-1000m•b.管顶覆土至少75cm•c.试验期间，管线两侧1m内无扰动，且须目测试验段无拱起现象•d.试压泵注水口和注水管口正面禁止站人•e.发电机和配电箱尽量远离管口，且不置于管口正面•f.注水开始，至试验完成，放水结束，试验管段两端24h留人二、给水管道压力试验•6.标准原文•WSA03-2011二、给水管道压力试验•AS/NZS2566.2：2002•6.3Presurepipelines-hydrostaticpressuretesting二、给水管道压力试验三、排水/污水管道压力试验•1.试验仪器设备及工具•压力泵、堵头塞、压力表、连接管件、支撑方木•2.试验步骤•在管道两端塞紧木塞，连接管件和压力表，用方木支撑好•打开压力泵，向试验管道内充气，当压力达到-27kPa时，停止充气•3分钟后，调整压力表值为-24kPa，维持数分钟（查表），试验结束三、排水/污水管道压力试验•3.试验结果•在规定时间内气压下降绝对值低于7kPa，为合格•4.注意事项•a.试验管道两端塞子要塞好，顶好•b.灌顶覆土不小于50cm三、排水/污水管道压力试验•5.规范原文•WSA02-2014三、排水/污水管道压力试验四、混凝土井室压力试验•1.仪器设备及工具•抽真空泵、负压力表、移动井盖-带短接•水泥、细砂、抹子、凿子、铁锤•2.试验步骤•（提前一周检查井内，在可能存在缝隙的地方或对接处涂抹细砂砂浆）•把井内进水和出水口全部塞紧，顶好•换移动井盖，以细砂拌和砂浆密封井盖与井室连接处•待初凝后，连接抽真空泵•启动真空泵，抽出井室内空气，使负压力表数值达到-37kPa•关闭真空泵，关闭阀门，稳压3min四、混凝土井室压力试验•调整压力表数值为-34kPa，开始试验，并计时•稳压时间结束时，记录压力表数值•3.试验结果•试验结束时压力表数值小于-30.4kPa，则试验合格•4.注意事项•井室需要预先检查，并做好室内密封•5.规范原文•WSA02-2014四、混凝土井室压力试验•21.4.5TestingforconcreteMHs四、混凝土井室压力试验四、混凝土井室压力试验五、合同中的规定-斐济中西部工程五、合同中的规定-斐济中西部工程五、合同中的规定-斐济中西部工程五、合同中的规定-斐济中西部工程五、合同中的规定-苏瓦房建项目五、合同中的规定-苏瓦房建项目欢迎提问，共同探讨谢谢
