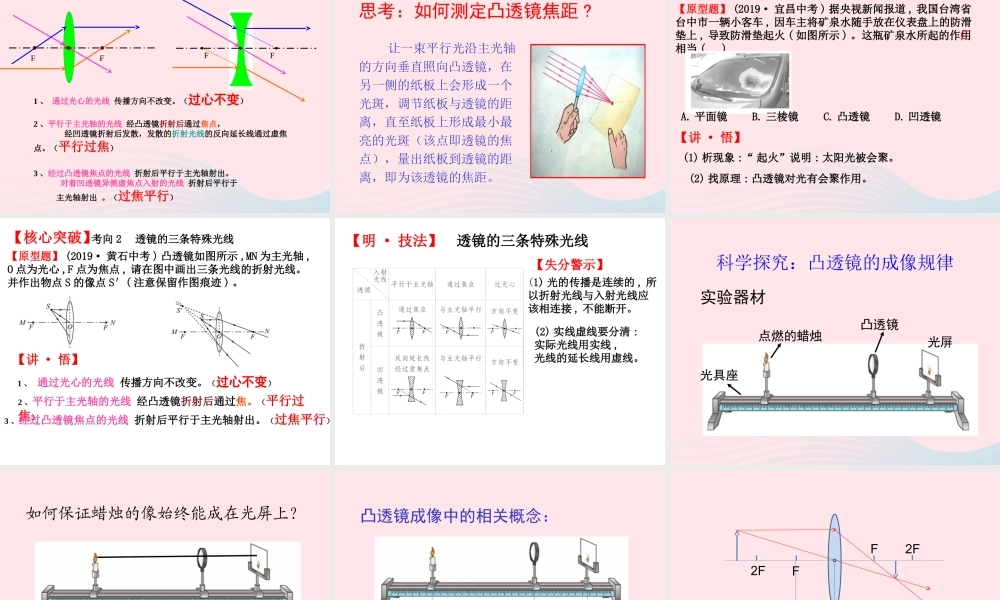

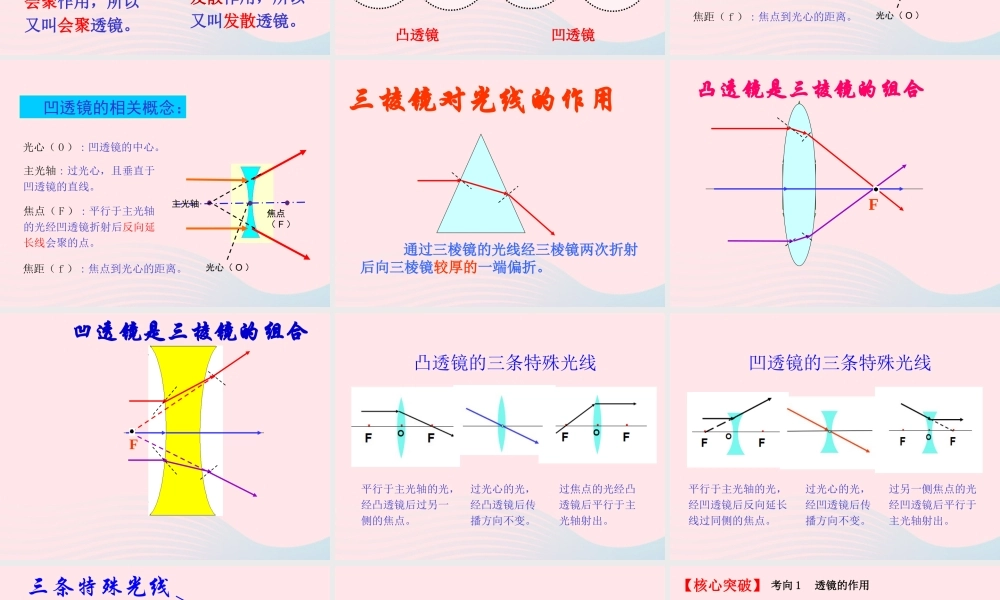

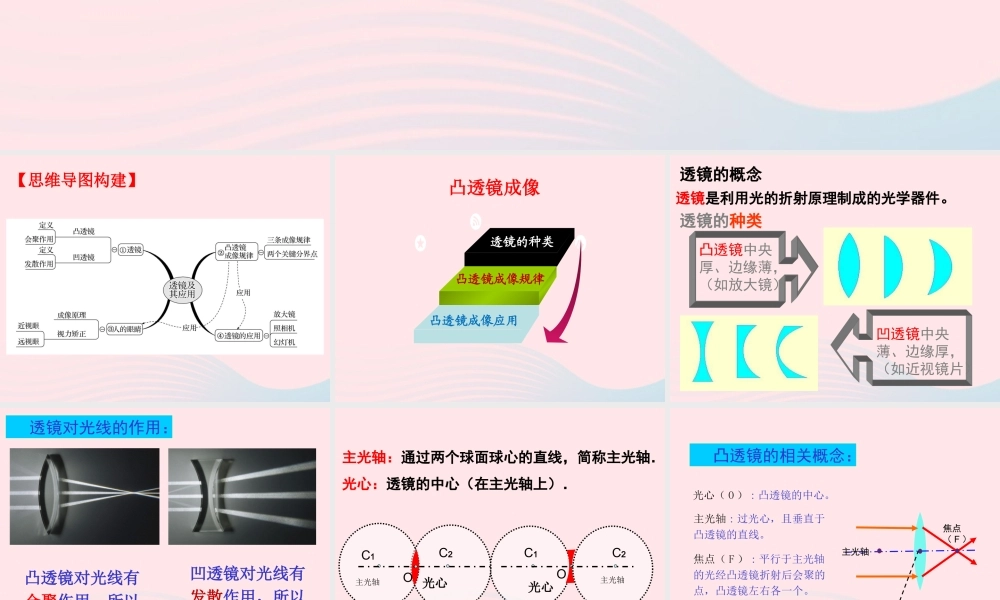

第 2 课时 透镜及其应用第四章 多彩的光中考物理一轮复习考点梳理 【思维导图构建】凸透镜成像透镜的种类凸透镜成像规律凸透镜成像应用透镜的概念透镜是利用光的折射原理制成的光学器件。透镜的种类凸透镜中央厚、边缘薄，（如放大镜）凹透镜中央薄、边缘厚，（如近视镜片） 透镜对光线的作用：凸透镜对光线有会聚作用，所以又叫会聚透镜。凹透镜对光线有发散作用，所以又叫发散透镜。C1C2O 光心C1C2O光心凸透镜凹透镜主光轴：通过两个球面球心的直线，简称主光轴．光心：透镜的中心（在主光轴上）．主光轴主光轴 凸透镜的相关概念：光心（ O ） : 凸透镜的中心。光心（ O ）主光轴焦点（ F ）主光轴 : 过光心，且垂直于凸透镜的直线。焦点（ F ） : 平行于主光轴的光经凸透镜折射后会聚的点，凸透镜左右各一个。焦距（ f ） : 焦点到光心的距离。 凹透镜的相关概念：光心（ O ） : 凹透镜的中心。光心（ O ）主光轴焦点（ F ）主光轴 : 过光心，且垂直于凹透镜的直线。焦点（ F ） : 平行于主光轴的光经凹透镜折射后反向延长线会聚的点。焦距（ f ） : 焦点到光心的距离。三棱镜对光线的作用 通过三棱镜的光线经三棱镜两次折射后向三棱镜较厚的一端偏折。F凸透镜是三棱镜的组合F凹透镜是三棱镜的组合凸透镜的三条特殊光线过光心的光，经凸透镜后传播方向不变。平行于主光轴的光，经凸透镜后过另一侧的焦点。过焦点的光经凸透镜后平行于主光轴射出。凹透镜的三条特殊光线过光心的光，经凹透镜后传播方向不变。平行于主光轴的光，经凹透镜后反向延长线过同侧的焦点。过另一侧焦点的光经凹透镜后平行于主光轴射出。FFFF1 、 通过光心的光线 传播方向不改变。（过心不变）2 、平行于主光轴的光线 经凸透镜折射后通过焦点， 经凹透镜折射后发散，发散的折射光线的反向延长线通过虚焦点。（平行过焦）3 、经过凸透镜焦点的光线 折射后平行于主光轴射出。 对着凹透镜异侧虚焦点入射的光线 折射后平行于 主光轴射出 。（过焦平行）三条特殊光线思考：如何测定凸透镜焦距 ? 让一束平行光沿主光轴的方向垂直照向凸透镜，在另一侧的纸板上会形成一个光斑，调节纸板与透镜的距离，直至纸板上形成最小最亮的光斑（该点即透镜的焦点），量出纸板到透镜的距离，即为该透镜的焦距。【核心突破】 考向 1 透镜的作用【原型题】 (2019· 宜昌中考 ) 据央视新闻报道 , 我国台湾省台中市一辆小客...
