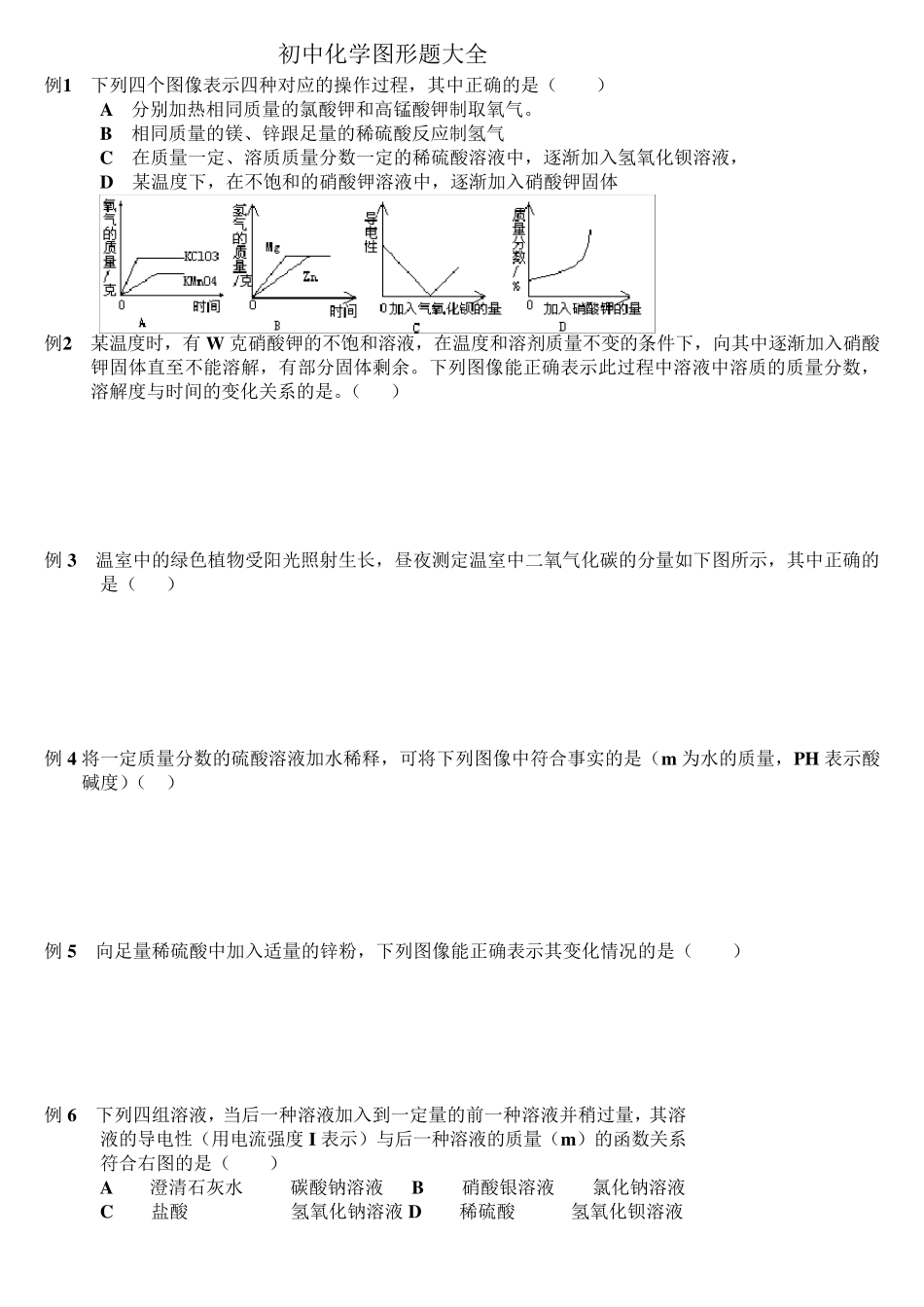

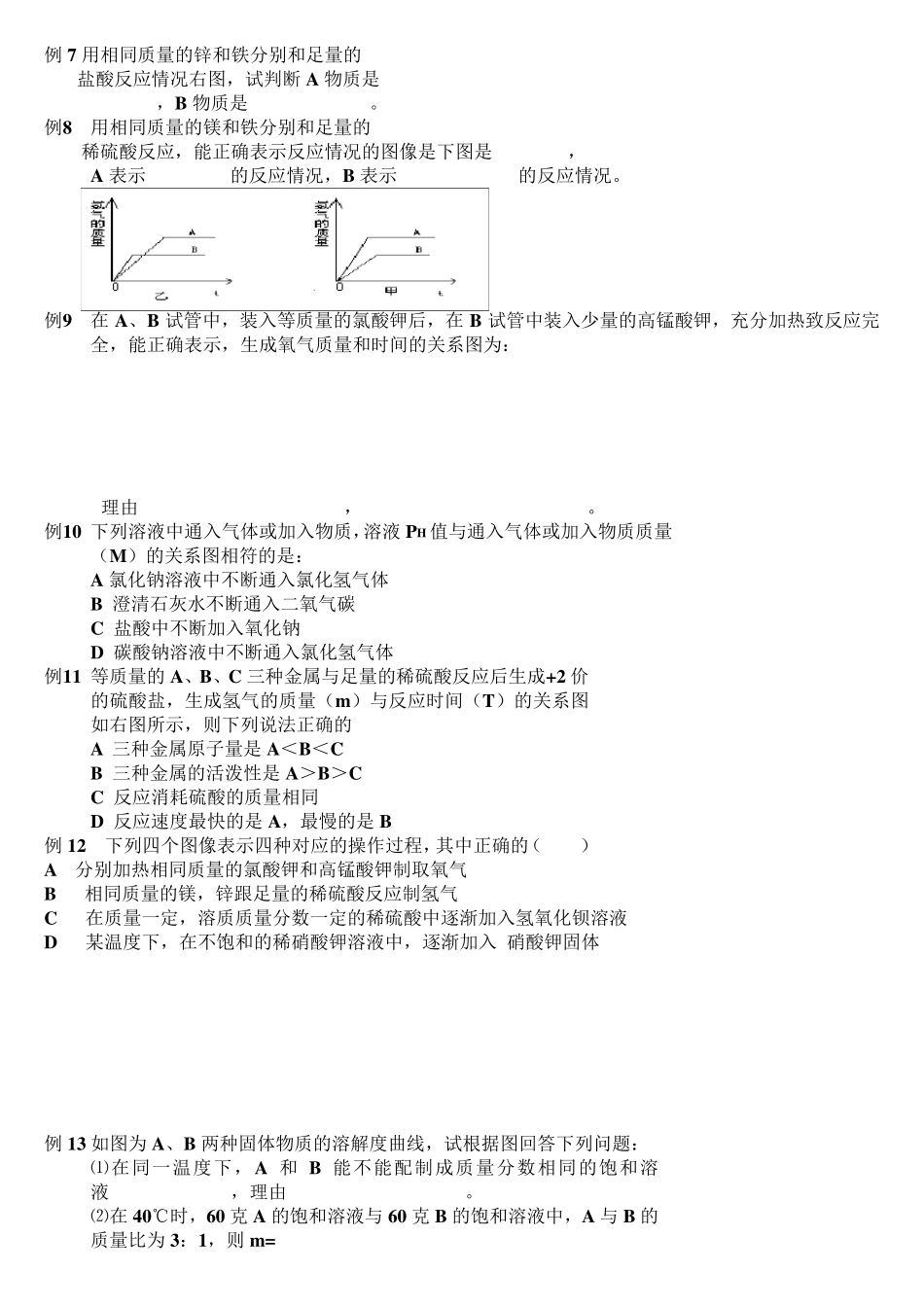

初中化学图形题大全 例1 下列四个图像表示四种对应的操作过程，其中正确的是（ ） A 分别加热相同质量的氯酸钾和高锰酸钾制取氧气。 B 相同质量的镁、锌跟足量的稀硫酸反应制氢气 C 在质量一定、溶质质量分数一定的稀硫酸溶液中，逐渐加入氢氧化钡溶液， D 某温度下，在不饱和的硝酸钾溶液中，逐渐加入硝酸钾固体 例2 某温度时，有 W 克硝酸钾的不饱和溶液，在温度和溶剂质量不变的条件下，向其中逐渐加入硝酸钾固体直至不能溶解，有部分固体剩余。下列图像能正确表示此过程中溶液中溶质的质量分数，溶解度与时间的变化关系的是。（ ） 例3 温室中的绿色植物受阳光照射生长，昼夜测定温室中二氧气化碳的分量如下图所示，其中正确的是（ ） 例4 将一定质量分数的硫酸溶液加水稀释，可将下列图像中符合事实的是（m为水的质量，PH 表示酸碱度）（ ） 例5 向足量稀硫酸中加入适量的锌粉，下列图像能正确表示其变化情况的是（ ） 例6 下列四组溶液，当后一种溶液加入到一定量的前一种溶液并稍过量，其溶液的导电性（用电流强度 I 表示）与后一种溶液的质量（m）的函数关系符合右图的是（ ） A 澄清石灰水 碳酸钠溶液 B 硝酸银溶液 氯化钠溶液 C 盐酸 氢氧化钠溶液 D 稀硫酸 氢氧化钡溶液 例 7 用 相 同 质 量 的 锌 和 铁 分 别 和 足 量 的 盐 酸 反 应 情 况 右 图 ， 试 判 断 A 物 质 是 ， B 物 质 是 。 例 8 用 相 同 质 量 的 镁 和 铁 分 别 和 足 量 的 稀 硫 酸 反 应 ， 能 正 确 表 示 反 应 情 况 的 图 像 是 下 图 是 ， A 表 示 的 反 应 情 况 ， B 表 示 的 反 应 情 况 。 例 9 在A、 B 试 管 中 ， 装 入 等 质 量 的 氯 酸 钾 后 ， 在B 试 管 中 装 入 少 量 的 高 锰 酸 钾 ， 充 分 加 热 致 反 应 完全 ， 能 正 确 表 示 ， 生 成 氧 气 质 量 和 时 间 的 关 系 图 为 ： 理 由 ， 。 例 10 下 列 溶 液 中 通 入 气 体 或 加 入 物 质 ，溶 液 PH 值 与 通 入 气 体 或 加 入 物 质 质 量（ M） 的 关 系 图 相 符 的 是 ： A 氯 化 钠 溶 液 中 不 断 通 入 氯 化 氢 气 体 B 澄 清 石 灰 水 不 断 通 入 二 氧 气 碳 C...
