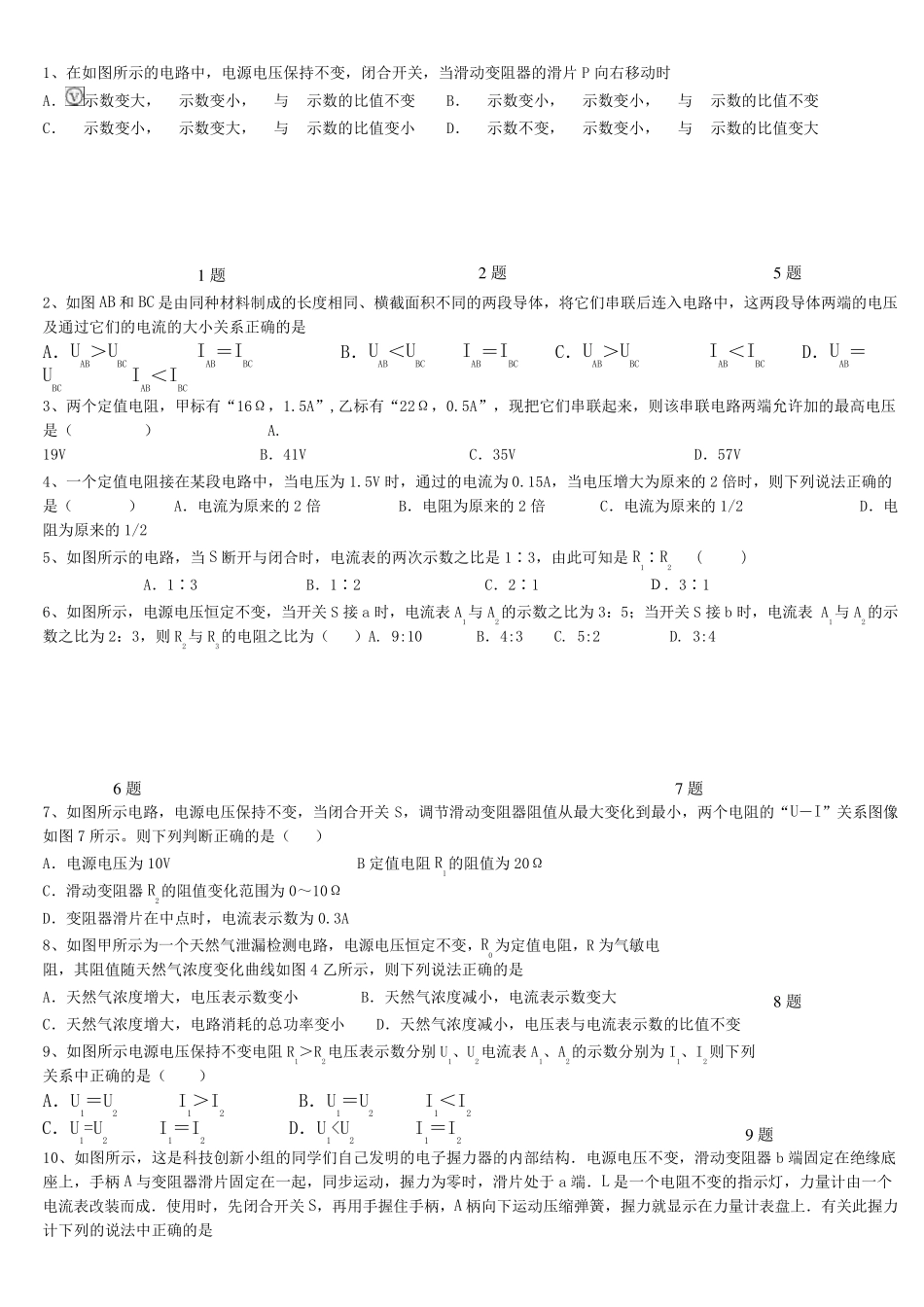

1、在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P 向右移动时 A．示数变大，示数变小，与示数的比值不变 B．示数变小，示数变小，与示数的比值不变 C．示数变小，示数变大，与示数的比值变小 D．示数不变，示数变小，与示数的比值变大 2、如图AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是 A．UAB＞UBC IAB＝IBC B．UAB＜UBC IAB＝IBC C．UAB＞UBC IAB＜IBC D．UAB＝UBC IAB＜IBC 3、两个定值电阻，甲标有“16Ω，1.5A”,乙标有“22Ω，0.5A”，现把它们串联起来，则该串联电路两端允许加的最高电压是（ ） A. 19V B．41V C．35V D．57V 4、一个定值电阻接在某段电路中，当电压为 1.5V 时，通过的电流为 0.15A，当电压增大为原来的2 倍时，则下列说法正确的是（ ） A．电流为原来的2 倍 B．电阻为原来的2 倍 C．电流为原来的1/2 D．电阻为原来的1/2 5、如图所示的电路，当S 断开与闭合时，电流表的两次示数之比是1∶3，由此可知是R1∶R2 ( ) A．1∶3 B．1∶2 C．2∶1 Ｄ．3∶1 6、如图所示，电源电压恒定不变，当开关S 接 a 时，电流表 A1与A2的示数之比为 3：5；当开关S 接 b 时，电流表 A1与A2的示数之比为 2：3，则 R2与R3的电阻之比为（ ）A. 9:10 B．4:3 C. 5:2 D. 3:4 7、如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图7 所示。则下列判断正确的是（ ） A．电源电压为 10V B 定值电阻R1的阻值为 20Ω C．滑动变阻器R2的阻值变化范围为 0～10Ω D．变阻器滑片在中点时，电流表示数为 0.3A 8、如图甲所示为一个天然气泄漏检测电路，电源电压恒定不变，R0为定值电阻，R 为气敏电阻，其阻值随天然气浓度变化曲线如图4 乙所示，则下列说法正确的是 A．天然气浓度增大，电压表示数变小 B．天然气浓度减小，电流表示数变大 C．天然气浓度增大，电路消耗的总功率变小 D．天然气浓度减小，电压表与电流表示数的比值不变 9、如图所示电源电压保持不变电阻R1＞R2电压表示数分别U1、U2电流表 A1、A2的示数分别为 I1、I2则下列关系中正确的是（ ） A．U1＝U2 I1＞I2 B．U1＝U2 I1＜I2 C．U1=U2 I1＝I2 D．U1
